Соединительные термоусаживаемые муфты на кабель с бумажной изоляцией

Тип СТп-1 Сертификат соответствия № РОСС RU. МЕ80. Н01188

Соединительные термоусаживаемые муфты предназначены для соединения многожильных силовых кабелей с бумажной пропитанной изоляцией на напряжение до 1 кВ. Муфты устанавливаются в земле, тоннелях, каналах и других кабельных сооружениях, при температуре окружающей среды от -50° до +50°С, а также при относительной влажности до 98% и температуре до 35°С.

Соединительные термоусаживаемые муфты на кабель с бумажной изоляцией

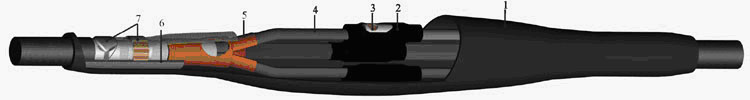

1 - кожух термоусаживаемый, 2 - манжета изолирующая, 3 - соединитель болтовой, 4 - жильная трубка 5 - перчатка низковольтная, 6 - лента-герметик, 7 - комплект заземления

Возможна комплектация двумя термоусаживаемыми кожухами.
Обозначения соединительных муфт напряжением до 1 кВ:

Комплектация с термоусаживаемым кожухом Число жил Сечение кабеля, мм2
3СТп-1-16…25 3 16 - 25
3СТп-1-35…50 3 35 - 50
3СТп-1-70…120 3 70 - 120
3СТп-1-150…240 3 150 - 240
4СТп-1-16…25 4 16 - 25
4СТп-1-35…50 4 35 - 50
4СТп-1-70…120 4 70 - 120
4СТп-1-150…240 4 150 - 240
