Кабели судовые производства предприятий ОАО "Севкабель-Холдинг"

Кабели силовые гибкие с медными жилами, с резиновой изоляцией, в резиновой оболочке марки КГ
ТУ 16.К73.05-93

Область применения

Кабели марки КГ предназначены для присоединения подвижных механизмов к электрическим сетям при переменном напряжение до 600 В, частотой до 400 Гц или постоянном напряжении 1000 В при изгибах с радиусом не менее 8 диаметров кабеля, при допустимой температуре нагрева токопроводящих жил до 75°С.

Основные технические и эксплуатационные характеристики

Температура окружающей среды при эксплуатации кабеля

от -50°С до +50°С

Минимальная температура прокладки кабеля без предварительного подогрева

-15°С

Предельная длительно допустимая рабочая температура на жиле

+75°С

Минимально допустимый радиус изгиба при прокладке

не менее 8 наружных диаметров кабеля

Строительная длина кабелей:
-     с номинальным сечением основных жил до 35 мм2 включительно, не менее
-     с номинальным сечением основных жил от 50 до 120 мм2, не менее
-     с номинальным сечением основных жил 150 мм2 и выше, не менее


150
125
100

Срок службы

4 года со дня изготовления

Гарантийный срок эксплуатации кабеля

6 месяцев с начала эксплуатации, но не более 12 месяцев со дня изготовления

Конструкция
Токопроводящая жила — медная многопроволочная круглого сечения жила 5 класса по ГОСТ 22483.
1-й разделительный слой — синтетическая пленка, допускается использование талька взамен синтетической пленки при отсутствии залипания резины.
Изоляция — резина изоляционная.
2-й разделительный слой — синтетическая пленка, допускается использование талька взамен синтетической пленки при отсутствии залипания резины.
Наружная оболочка — резина шланговая.

Количество жил

Сечение, мм2

1

2,5 ÷ 400

2 или 3

0,75 ÷ 240

4

1,0 ÷ 240

5

1,0 ÷ 185



Кабели с пластмассовой изоляцией и оболочкой ТУ 16-705.169-80
Марки КМПВ, КМПВЭ, КМПВЭВ, КМПЭВ, КМПЭВЭ КМПЭВЭВ, КМПВЭ-1, КМПЭВЭ-1, КМВВЭ

Область применения

Кабели с полиэтиленовой изоляцией предназначены для неподвижной прокладки, в т.ч. для монтажа цепей управления, сигнализации, связи, межприборных соединений, работающих при номинальных переменных напряжениях 500 и 1000 В частоты не более 200 кГц или соответственно при постоянных напряжениях 750 и 1500 В.
Кабели с поливинилхлоридной изо­ляцией предназначены для силовых и осветительных сетей и цепей управления на номинальное переменное напряжение 500 В и частоты не более 400 Гц или 750 В постоянного тока.
Климатическое исполнение В по ГОСТ В 20.39.404-81.

Условия эксплуатации
Прокладка может осуществляться в земле и на открытом воздухе при температуре до 35°С влажности воздуха до 98 %.

Технические и эксплуатационные характеристики

Номинальное напряжение

500В; 1000В

Температура окружающей среды при эксплуатации кабеля

от -50°С до +65°С

Относительная влажность воздуха (при температуре до +35°С)

98 %

Минимальная температура прокладки кабеля без предварительного подогрева

-15°С

Предельная длительно допустимая рабочая температура жил

70°С (ПЭ изол.) 65°С (ПВХ изол.)

Минимально допустимый радиус изгиба при прокладке

3 Дн

Срок службы, не менее
с внешним экраном
для остальных


23 года
15 лет

Количество жил: 1, 2, 3, 4, 5, 7, 10, 12, 14, 16, 19, 24, 27, 30, 33, 37, 52.
Сечение: 0,35; 0,5; 0,75; 1,0; 1,5; 2,5.

Марка
Конструкция

КМПВ

Жилы — многопроволочный медный проводник; Изоляция — полиэтилен; Оболочка — ПВХ-пластикат.

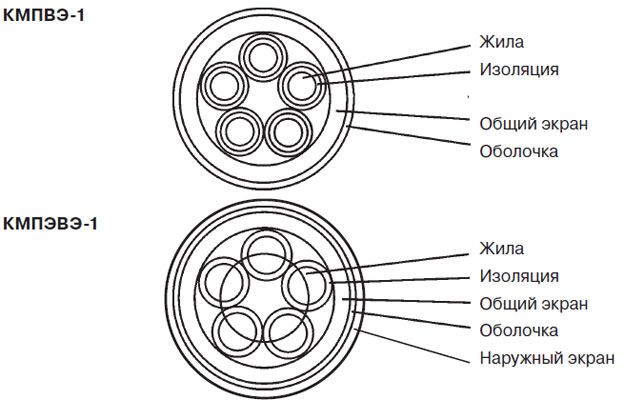

КМПВЭ,
КМПВЭ-1

Жилы — многопроволочный медный проводник;
Изоляция — полиэтилен;
Оболочка — ПВХ-пластикат;
Общий экран — луженая медная проволока.

КМПВЭВ

Жилы — многопроволочный медный проводник; Изоляция — полиэтилен Внутренняя оболочка — ПВХ-пластикат Общий экран — медная проволока; Наружная оболочка — ПВХ-пластикат.

КМПЭВ

Жилы — многопроволочный медный проводник; Изоляция — полиэтилен; Экран по жиле — медная проволока; Оболочка — ПВХ-пластикат.

КМПЭВЭ, КМПЭВЭ-1

Жилы — многопроволочный медный проводник;
Изоляция — полиэтилен;
Экран по жиле — медная проволока;
Оболочка — ПВХ-пластикат;
Общий экран — луженая медная проволока.

КМПЭВЭВ

Жилы — многопроволочный медный проводник; Изоляция — полиэтилен; Экран по жиле — медная проволока; Внутренняя оболочка — ПВХ-пластикат; Общий экран — медная проволока; Наружная оболочка — ПВХ-пластикат.

КМВВЭ

Жилы — многопроволочный медный проводник;
Изоляция — ПВХ-пластикат;
Оболочка — ПВХ-пластикат;
Общий экран — луженая медная проволока.



Число и номинальное сечение жил, мм2

Наружный диаметр кабеля (геометрические размеры), мм

Расчетная масса кабеля, кг/км

Кабель с медными жилами с поливинилхлоридной изоляцией, в поливинилхлоридной оболочке, в общем экране (КМВВЭ-0.5)
Код ОКП: 35 8623 6200 04

2 х 1
9.1
154
2 х 10
17.8
481.6



Число и номинальное сечение жил, мм2

Наружный диаметр кабеля (геометрические размеры), мм

Расчетная масса кабеля, кг/км

Кабель с медными жилами с полиэтиленовой изоляцией, в ПВХ оболочке (КМПВ).
Код ОКП: 35 8611 6500 00

2 х 0.35
6
45.1
2 х 0.5
6.3
49.8
2 х 0.75
6.6
58
2 х 1
6.9
62.3
2 х 1.5
7.8
80.3
2 х 2.5
8.8
110.7
3 х 0.35
6.2
52.8
3 х 0.5
6.6
58.9
3 х 0.75
6.9
70.2
3 х 1
7.2
75.7
3 х 1.5
8.2
100.2
3 х 2.5
9.3
142.6
4 х 0.35
6.7
61.8
4 х 0.5
7.1
69.4
4 х 0.75
7.5
83.8
4 х 1
7.8
90.8
4 х 1.5
8.9
122
4 х 2.5
10.1
176.8
7 х 0.35
7.7
86.5
7 х 0.5
8.2
98.3
7 х 0.75
8.7
122.2
7 х 1
9.2
133.2
7 х 1.5
10.5
184.1
7 х 2.5
12
275.4
10 х 0.35
9.5
116.4
10 х 0.5
10.2
133
10 х 0.75
10.8
166.7
10 х 1
11.4
182.1
10 х 1.5
13.7
277.4
10 х 2.5
15.8
410.4
12 х 0.35
9.8
129.8
12 х 0.5
10.5
149
12 х 0.75
11.2
188.8
12 х 1
11.7
206.6
12 х 1.5
14.2
314.9
12 х 2.5
16.3
471.5
14 х 0.35
10.2
144.6
14 х 0.5
11
166.5
14 х 0.75
11.7
212.3
14 х 1
12.9
254.6
14 х 1.5
14.8
354.9
14 х 2.5
17.2
535.5
19 х 0.35
11.3
180.8
19 х 0.5
12.1
209.4
19 х 0.75
13.6
293.5
19 х 1
14.3
321.3
19 х 1.5
16.4
453.6
19 х 2.5
19.1
694.2
24 х 0.35
13.7
245.5
24 х 0.5
14.6
282.9
24 х 0.75
15.7
361.4
24 х 1
16.5
396.2
24 х 1.5
19.7
595.8
24 х 2.5
22.9
903.8
27 х 0.35
14
265.2
27 х 0.5
14.9
306.4
27 х 0.75
16
393.8
27 х 1
16.8
432.2
27 х 1.5
20.1
651.1
27 х 2.5
23.4
994.2
30 х 0.35
14.4
286.4
30 х 0.5
15.4
331.7
30 х 0.75
16.5
428.2
30 х 1
17.4
470.3
30 х 1.5
20.8
709.2
30 х 2.5
24.2
1088.1
37 х 0.35
15.5
336
37 х 0.5
16.6
390.5
37 х 0.75
17.8
508.1
37 х 1
19.4
592.2
37 х 1.5
22.4
844.5
37 х 2.5
26.1
1306.8
52 х 0.35
18.6
476.3
52 х 0.5
19.9
553.2
52 х 0.75
21.3
718.9
52 х 1
22.5
790.6
52 х 1.5
26.2
1138.7



Число и номинальное сечение жил, мм2

Наружный диаметр кабеля (геометрические размеры), мм

Расчетная масса кабеля, кг/км

Кабель с медными жилами с полиэтиленовой изоляцией, в ПВХ оболочке в общем экране из медных лужёных проволок (КМПВЭ).
Код ОКП: 35 8613 6700 06

2 х 0.35
6.6
76.2
2 х 0.5
7.5
82.5
2 х 0.75
7.8
92.4
2 х 1
8.1
98.1
2 х 1.5
9
120.5
2 х 2.5
10
156.1
3 х 0.35
7.4
85.3
3 х 0.5
7.8
93.1
3 х 0.75
8.1
106.2
3 х 1
8.4
113.3
3 х 1.5
9.4
142.5
3 х 2.5
10.5
190.5
4 х 0.35
7.9
96.6
4 х 0.5
8.3
106.1
4 х 0.75
8.7
122.6
4 х 1
9
131.2
4 х 1.5
10.1
167.8
4 х 2.5
11.3
228.9
7 х 0.35
8.9
126.5
7 х 0.5
9.4
140.8
7 х 0.75
9.9
167.2
7 х 1
10.4
180.3
7 х 1.5
11.7
237.8
7 х 2.5
13.2
337
10 х 0.35
10.7
165.4
10 х 0.5
11.4
185.2
10 х 0.75
12
222.4
10 х 1
12.6
240.6
10 х 1.5
14.9
347.6
10 х 2.5
17
491.1
12 х 0.35
11
180.2
12 х 0.5
11.7
202.8
12 х 0.75
12.4
246
12 х 1
12.9
266.8
12 х 1.5
15.4
387.2
12 х 2.5
17.5
554.8
14 х 0.35
11.4
197.2
14 х 0.5
12.2
222.7
14 х 0.75
12.9
272.3
14 х 1
14.1
320.7
14 х 1.5
16
430.6
14 х 2.5
18.4
622.9
19 х 0.35
12.5
238.7
19 х 0.5
13.3
271.3
19 х 0.75
14.8
362.7
19 х 1
15.5
394.1
19 х 1.5
17.6
537.3
19 х 2.5
20.3
791.1
24 х 0.35
14.9
315.4
24 х 0.5
15.8
357.6
24 х 0.75
16.9
441.2
24 х 1
17.7
480.3
24 х 1.5
20.9
696.1
24 х 2.5
24.1
1019.9
27 х 0.35
15.2
336.4
27 х 0.5
16.1
382.7
27 х 0.75
17.2
475.3
27 х 1
18
518.1
27 х 1.5
21.3
753.4
27 х 2.5
24.6
1112.8
30 х 0.35
15.6
360
30 х 0.5
16.6
410.4
30 х 0.75
17.7
512.4
30 х 1
18.6
559
30 х 1.5
22
814.9
30 х 2.5
25.4
1210.7
37 х 0.35
16.7
414.8
37 х 0.5
17.8
475
37 х 0.75
19
598.6
37 х 1
20.6
690.6
37 х 1.5
23.6
958.2
37 х 2.5
27.3
1439
52 х 0.35
19.8
570.7
52 х 0.5
21.1
654.5
52 х 0.75
22.5
827.3
52 х 1
23.7
905
52 х 1.5
27.4
1271.5



Число и номинальное сечение жил, мм2

Наружный диаметр кабеля (геометрические размеры), мм

Расчетная масса кабеля, кг/км

Кабель с медными жилами с полиэтиленовой изоляцией, в ПВХ оболочке, в общем экране из медных лужёных проволок, в защитной ПВХ оболочке (КМПВЭВ).
Код ОКП: 34 8613 6900 00

2 х 0.35
9
122.5
2 х 0.5
9.9
134.3
2 х 0.75
10.2
146.3
2 х 1
10.5
153.6
2 х 1.5
11.4
181.2
2 х 2.5
12.4
223.1
3 х 0.35
9.8
136.9
3 х 0.5
10.2
146.7
3 х 0.75
10.5
162
3 х 1
10.8
170.9
3 х 1.5
11.8
205.7
3 х 2.5
12.9
260.5
4 х 0.35
10.3
150.8
4 х 0.5
10.7
162.6
4 х 0.75
11.1
181.6
4 х 1
11.4
192.3
4 х 1.5
12.5
235.1
4 х 2.5
13.7
303.7
7 х 0.35
11.3
187.1
7 х 0.5
11.8
204.2
7 х 0.75
12.3
233.7
7 х 1
12.8
249.3
7 х 1.5
14.1
314.5
7 х 2.5
15.6
423.1
10 х 0.35
13.1
236.5
10 х 0.5
13.8
260.2
10 х 0.75
14.4
301.4
10 х 1
15
323
10 х 1.5
17.3
444
10 х 2.5
19.4
600
12 х 0.35
13.4
253
12 х 0.5
14.1
279.5
12 х 0.75
14.8
327.1
12 х 1
15.3
351.3
12 х 1.5
17.8
486.1
12 х 2.5
19.9
666.7
14 х 0.35
13.8
272.8
14 х 0.5
14.6
302.4
14 х 0.75
15.3
356.5
14 х 1
16.5
412.2
14 х 1.5
18.4
533.6
14 х 2.5
20.8
739.7
19 х 0.35
14.9
320.5
19 х 0.5
15.7
357.9
19 х 0.75
17.2
458
19 х 1
17.9
493.5
19 х 1.5
20
649.7
19 х 2.5
22.7
919.2
24 х 0.35
17.3
411.4
24 х 0.5
18.2
459.4
24 х 0.75
19.3
549.1
24 х 1
20.1
593.1
24 х 1.5
23.3
828.1
24 х 2.5
26.5
1170.7
27 х 0.35
17.6
434.1
27 х 0.5
18.5
486.2
27 х 0.75
19.6
585.1
27 х 1
20.4
633
27 х 1.5
23.7
887.9
27 х 2.5
27
1266.6
30 х 0.35
18
460.4
30 х 0.5
19
516.9
30 х 0.75
20.1
625.4
30 х 1
21
677.4
30 х 1.5
24.4
953.5
30 х 2.5
27.8
1369.4
37 х 0.35
19.1
521.5
37 х 0.5
20.2
588.3
37 х 0.75
21.4
719
37 х 1
23
820.5
37 х 1.5
26
1106.3
37 х 2.5
29.7
1609
52 х 0.35
22.2
696
52 х 0.5
23.5
787.7
52 х 0.75
24.9
969.1
52 х 1
26.1
1053.8
52 х 1.5
29.8
1442.2



Число и номинальное сечение жил, мм2

Наружный диаметр кабеля (геометрические размеры), мм

Расчетная масса кабеля, кг/км

Кабель с медными экранированными жилами, с полиэтиленовой изоляцией, в ПВХ оболочке (КМПЭВ).
Код ОКП: 35 8612 7500 02

2 х 0.35
7.2
68.8
2 х 0.5
7.5
74.7
2 х 0.75
7.8
84.2
2 х 1
8.1
89.6
2 х 1.5
9
110.9
2 х 2.5
10
145.2
3 х 0.35
7.5
84.8
3 х 0.5
7.9
92.7
3 х 0.75
8.2
105.9
3 х 1
8.5
113.1
3 х 1.5
9.5
142.5
3 х 2.5
10.6
190.9
4 х 0.35
8.1
102.5
4 х 0.5
8.5
112.5
4 х 0.75
8.9
129.5
4 х 1
9.3
138.6
4 х 1.5
10.3
176.5
4 х 2.5
11.6
239.2
7 х 0.35
9.5
152.5
7 х 0.5
10
168.6
7 х 0.75
10.5
197
7 х 1
11
211.7
7 х 1.5
12.3
274.2
7 х 2.5
13.8
379.4
10 х 0.35
14.3
226.5
10 х 0.5
15
249.2
10 х 0.75
15.6
289.4
10 х 1
16.2
310.1
10 х 1.5
18.5
430.2
10 х 2.5
20.6
583.1
12 х 0.35
14.8
256.5
12 х 0.5
15.4
283
12 х 0.75
16.2
330.5
12 х 1
16.7
354.7
12 х 1.5
19.1
491.5
12 х 2.5
21.3
672
14 х 0.35
15.5
288.6
14 х 0.5
16.2
319
14 х 0.75
17
373.9
14 х 1
18.2
432.9
14 х 1.5
20.1
556.2
14 х 2.5
22.4
764.8
19 х 0.35
17.3
367.9
19 х 0.5
18.1
408
19 х 0.75
19.6
514.8
19 х 1
20.3
552.8
19 х 1.5
22.4
716.4
19 х 2.5
25.1
994.9
24 х 0.35
20.9
491.7
24 х 0.5
21.8
543.7
24 х 0.75
22.9
637.6
24 х 1
23.7
685.2
24 х 1.5
26.9
937
24 х 2.5
30.1
1292.8
27 х 0.35
21.3
535.8
27 х 0.5
22.3
593.5
27 х 0.75
23.4
698.3
27 х 1
24.2
751.1
27 х 1.5
27.5
1027.4
27 х 2.5
30.7
1424.3
30 х 0.35
22.1
582.6
30 х 0.5
23.1
646.1
30 х 0.75
24.2
761.9
30 х 1
25.1
820
30 х 1.5
28.5
1121.8
30 х 2.5
31.9
1560.5
37 х 0.35
23.9
691.7
37 х 0.5
25
768.7
37 х 0.75
26.2
910.2
37 х 1
27.8
1028.5
37 х 1.5
30.8
1342
37 х 2.5
34.5
1878
52 х 0.35
28.7
978.6
52 х 0.5
30
1087.2
52 х 0.75
31.4
1286.4
52 х 1
32.6
1385.8
52 х 1.5
36.3
1819.7



Число и номинальное сечение жил, мм2

Наружный диаметр кабеля (геометрические размеры), мм

Расчетная масса кабеля, кг/км

Кабель с медными экранированными жилами, с полиэтиленовой изоляцией, в ПВХ оболочке,в общем экране из медных проволок (КМПЭВЭ).
Код ОКП: 35 8614 6300 02

2 х 0.35
7.8
106
2 х 0.5
8.1
113.5
2 х 0.75
8.4
124.7
2 х 1
8.7
131.4
2 х 1.5
9.6
157.1
2 х 2.5
10.6
196.7
3 х 0.35
8.1
123.8
3 х 0.5
8.5
133.4
3 х 0.75
8.8
148.5
3 х 1
9.1
157.1
3 х 1.5
10.1
191.3
3 х 2.5
11.2
245.3
4 х 0.35
8.7
144.5
4 х 0.5
9.1
156.4
4 х 0.75
9.5
175.6
4 х 1
9.9
186.3
4 х 1.5
10.9
229.4
4 х 2.5
12.2
298.5
7 х 0.35
10.1
201.6
7 х 0.5
10.6
220.1
7 х 0.75
11.1
251.1
7 х 1
11.6
267.9
7 х 1.5
12.9
336.9
7 х 2.5
14.4
450
10 х 0.35
14.9
299.6
10 х 0.5
15.6
325.5
10 х 0.75
16.2
369.2
10 х 1
16.8
392.7
10 х 1.5
19.1
524.5
10 х 2.5
21.8
688
12 х 0.35
15.4
331.9
12 х 0.5
16
361.8
12 х 0.75
16.8
412.8
12 х 1
17.3
439.9
12 х 1.5
19.7
588.9
12 х 2.5
22.5
780.3
14 х 0.35
16.1
367.9
14 х 0.5
16.8
401.8
14 х 0.75
17.6
460.5
14 х 1
18.8
525.6
14 х 1.5
21.3
658.6
14 х 2.5
23.6
878.8
19 х 0.35
17.9
456
19 х 0.5
18.7
500.1
19 х 0.75
20.2
614.2
19 х 1
21.5
655.7
19 х 1.5
23.6
830.3
19 х 2.5
26.3
1122
24 х 0.35
22.1
597.8
24 х 0.5
23
654.6
24 х 0.75
24.1
753.7
24 х 1
24.9
805.5
24 х 1.5
28.1
1073.4
24 х 2.5
31.3
1445
27 х 0.35
22.5
644.3
27 х 0.5
23.5
706.9
27 х 0.75
24.6
817
27 х 1
25.4
874
27 х 1.5
28.7
1166.8
27 х 2.5
31.9
1580
30 х 0.35
23.3
694.9
30 х 0.5
24.3
763.5
30 х 0.75
25.4
884.8
30 х 1
26.3
947.4
30 х 1.5
29.7
1266.2
30 х 2.5
33.1
1721.8
37 х 0.35
25.1
812.8
37 х 0.5
26.2
895.4
37 х 0.75
27.4
1042.9
37 х 1
29
1169.2
37 х 1.5
32
1497.9
37 х 2.5
35.7
2052.4
52 х 0.35
29.9
1123.8
52 х 0.5
31.2
1239.2
52 х 0.75
32.6
1445.6
52 х 1
33.8
1550.9
52 х 1.5
37.5
2003.2



Число и номинальное сечение жил, мм2

Наружный диаметр кабеля (геометрические размеры), мм

Расчетная масса кабеля, кг/км

Кабель с медными экранированными жилами с полиэти­леновой изоляцией, в ПВХ оболочке,в общем экране из медных проволок, в защитной ПВХ оболочке (КМПЭВЭВ).
Код ОКП: 35 8614 6500 07

2 х 0.35
10.2
162.5
2 х 0.5
10.5
168.9
2 х 0.75
10.8
182.1
2 х 1
11.1
190.5
2 х 1.5
12
221.5
2 х 2.5
13
267.3
3 х 0.35
10.5
179.5
3 х 0.5
10.9
191.2
3 х 0.75
11.2
208.4
3 х 1
11.5
218.9
3 х 1.5
12.5
258.7
3 х 2.5
13.6
319.4
4 х 0.35
11.1
203.8
4 х 0.5
11.5
218.1
4 х 0.75
11.9
239.6
4 х 1
12.3
252.4
4 х 1.5
13.3
301.8
4 х 2.5
14.6
378.4
7 х 0.35
12.5
269.3
7 х 0.5
13
290.7
7 х 0.75
13.5
324.7
7 х 1
14
344
7 х 1.5
15.3
420.8
7 х 2.5
16.8
543.4
10 х 0.35
17.3
395.9
10 х 0.5
18
425.6
10 х 0.75
18.6
473.3
10 х 1
19.2
500.2
10 х 1.5
21.5
646
10 х 2.5
24.8
862.2
12 х 0.35
17.8
430.9
12 х 0.5
18.4
464.8
12 х 0.75
19.2
520
12 х 1
19.7
550.6
12 х 1.5
22.1
714
12 х 2.5
25.5
959.6
14 х 0.35
18.5
471.5
14 х 0.5
19.2
509.6
14 х 0.75
20
572.7
14 х 1
21.2
645.1
14 х 1.5
24.3
829
14 х 2.5
26.6
1066.5
19 х 0.35
20.3
570.1
19 х 0.5
21.1
618.9
19 х 0.75
23.2
775.8
19 х 1
24.5
827
19 х 1.5
26.6
1017.8
19 х 2.5
29.3
1329.1
24 х 0.35
25.1
773.8
24 х 0.5
26
837.8
24 х 0.75
27.1
944.5
24 х 1
27.9
1002.5
24 х 1.5
31.1
1294.5
24 х 2.5
34.3
1689.6
27 х 0.35
25.5
823.7
27 х 0.5
26.5
893.7
27 х 0.75
27.6
1011.6
27 х 1
28.4
1075.1
27 х 1.5
31.7
1392.3
27 х 2.5
34.9
1829.6
30 х 0.35
26.3
880
30 х 0.5
27.3
956.3
30 х 0.75
28.4
1085.7
30 х 1
29.3
1155
30 х 1.5
32.7
1499.1
30 х 2.5
36.1
1979.8
37 х 0.35
28.1
1011
37 х 0.5
29.2
1102
37 х 0.75
30.4
1258.4
37 х 1
32
1396.4
37 х 1.5
35
1747.9
37 х 2.5
38.7
2329.8
52 х 0.35
32.9
1357.9
52 х 0.5
34.2
1483.3
52 х 0.75
35.6
1700.4
52 х 1
36.8
1814.5
52 х 1.5
40.5
2294.1



Кабели судовые, с медными жилами с резиновой изоляцией, в оболочке из маслостойкой резины, не распространяющей горение ГОСТ 7866.1-76
КНР, КНРЭ, КНРУ, КНП, СРМ, КНРТ, КНРиТ, КНРТЭ, КНРиТЭ, КНРЭТ, КНРЭТЭ, КН РТУ, КНРиТУ, КНРЭТУ, КНРТП

Область применения
Кабели судовые марки КНР применяются в силовых и осветительных сетях, в цепях управления, сигнализации и межприборных соединений на переменное напряжение до 690 В, частотой до 400 Гц или постоянным напряжением 1200 В;
для неподвижной прокладки внутри помещений и открытой палубе, при условии защиты от прямого воздействия солнечной радиации, в том числе при воздействии радиального гидростатического давления до 1,96 МПа (20 кгс/см2).

Основные технические и эксплуатационные характеристики

Температура окружающей среды при эксплуатации кабеля

+45°С до -40°С

Минимальная температура прокладки кабеля без предварительного подогрева

не ниже -15°C

Относительная влажность воздуха (при температуре до +35°С)

до 100%

Предельная длительно допустимая рабочая температура на жиле

65°С

Минимально допустимый радиус изгиба при прокладке

не менее 5 наружных диаметров кабеля

Срок службы

25 лет

Гарантийный срок службы

5 лет

Конструкция
Жилы – многопроволочный медный проводник; соответствует классу 3 – сечением 1,0÷4,0 мм2, классу 2 – сечением 6÷400 мм2
1-й разделительный слой – синтетическая пленка, допускается не применять.
Изоляция – резина изоляционная.
Скрутка – изолированные жилы кабелей скручены в кабель концентрическими повивами в разные стороны, допускается скрутка изолированных жил концентрическими повивами в одну сторону.
2-й разделительный слой – синтетическая пленка, допускается не применять.
Оболочка – резина маслостойкая, не распространяющая горение.

Количество жил Сечение, мм2
1 1,0 ÷ 400
2 1,0 ÷ 120
3 1,0 ÷ 240
4÷37 1,0 ÷ 2,5



Кабели судовые с медными жилами с резиновой изоляцией, в оболочке из ПВХ-пластиката
ГОСТ 7866.2-76

Область применения
Кабели судовые марки КНРк применяются в силовых и осветительных сетях, в цепях управления, сигнализа­ции и межприборных соединений. Для неподвижной прокладки внутри помещений и на открытой палубе - при условии защиты от прямого воздействия солнечной радиации, в том числе в условиях воздействия на кабель паров и конденсата масел и топлива, паров кислот, щелочей, аппатитовой, угольной, цементной и другой пыли, муки из рыб и других рыбопродуктов - в условиях рыбоперерабатывающих цехов и рефрижераторных поме­щений, а также при воздействии радиального гидростатического давления до 1,96 МПа (20 кгс/см2).

Основные технические и эксплуатационные характеристики

Температура окружающей среды при эксплуатации кабеля

+45°С до -40°С

Минимальная температура прокладки кабеля без предварительного подогрева

не ниже -15°C

Относительная влажность воздуха (при температуре до 35°С)

до 100%

Предельная длительно допустимая рабочая температура жил

75°С

Минимально допустимый радиус изгиба при прокладке

не менее 5 наружных диаметров кабеля

Срок службы

25 лет

Гарантийный срок службы

5 лет

Конструкция
Жилы – многопроволочный медный проводник; соответствует классу 3 – сечением 1,0÷4,0 мм2, классу 2 – сечением 6÷400 мм2.
1-й разделительный слой – синтетическая пленка, допускается не применять.
Изоляция – резина изоляционная.
Скрутка – изолированные жилы кабелей скручены в кабель концентрическими повивами в разные стороны, допускается скрутка изолированных жил концентрическими повивами в одну сторону.
2-й разделительный слой – синтетическая пленка.
Внутренняя оболочка – ПВХBпластикат, допускается резина.
3-й разделительный слой – синтетическая пленка, допускается не применять.
Наружная оболочка – ПВХBпластикат; за исключением 2B и 3Bжильных кабелей сечением 2,5 мм2 и выше допускается применение одной оболочки из ПВХ пластиката.

Количество жил Сечение, мм2
1 1,0 ÷ 400
2 1,0 ÷ 120
3 1,0 ÷ 240
4÷37 1,0 ÷ 2,5



Кабели судовые с медными жилами с резиновой изоляцией, в оболочке из малостойкой резины, не распространяющей горение, в общем экране из медных луженых проволок.
ГОСТ 7866.1 -76

Область применения
Кабели судовые марки КНРЭ применяются в силовых и осветительных сетях, в цепях управления, сигнализации и межприборных соединений на переменное напряжение до 690 В, частотой до 400 Гц или постоянное напряжение 1200 В. Для неподвижной прокладки внутри помещений и открытой палубе - при условии защиты от прямого воздействия солнечной радиации, в том числе при воздействии радиального гидростатического давления до 1,96 МПа (20 кгс/см2).

Основные технические и эксплуатационные характеристики

Температура окружающей среды при эксплуатации кабеля

+45°С до -40°С

Минимальная температура прокладки кабеля без предварительного подогрева

не ниже -15°C

Относительная влажность воздуха (при температуре до 35°С)

до 100%

Предельная длительно допустимая рабочая температура на жиле

65°С

Минимально допустимый радиус изгиба при прокладке

не менее 5 наружных диаметров кабеля

Срок службы

25 лет

Гарантийный срок службы

5 лет

Конструкция
Жила – многопроволочный медный проводник; соответствует классу 3 – сечением 1,0÷4,0 мм2, классу 2 – сечением 6÷400 мм2.
1-й разделительный слой – синтетическая пленка, допускается не применять.
Изоляция – резина изоляционная.
Скрутка – изолированные жилы кабелей скручены в кабель концентрическими повивами в разные стороны, допускается скрутка изолированных жил концентрическими повивами в одну сторону. Изолированные жилы двужильных кабелей сечением до 4 мм2 включительно допускается располагать параллельно. В каждом повиве кабелей с сечением жилы до 2,5 мм2 включительно имеются счетная жила и жила направления. При скрутке изолированных жил в кабель допускается применение в качестве заполнения резинового шнура.
2-й разделительный слой – синтетическая пленка, допускается не применять.
Оболочка – резина маслостойкая, не распространяющая горение.
Экран – луженые медные проволоки.

Количество жил Сечение, мм2
1 1,0 ÷ 120
2 1,0 ÷50
3 1,0 ÷ 120
4÷37 1,0 ÷ 2,5



Кабели судовые с медными жилами с резиновой изоляцией, с экраном из медных проволок, расположенным между двумя оболочками из ПВХ-пластиката.
ГОСТ 7866.2-76

Область применения
Кабели судовые марки КНРЭк применяются в силовых и осветительных сетях, в цепях управления, сигна­лизации и межприборных соединений. Для неподвижной прокладки внутри помещений и на открытой палу­бе - при условии защиты от прямого воздействия солнечной радиации, в том числе в условиях воздействия на кабель паров и конденсата масел и топлива, паров кислот, щелочей, аппатитовой, угольной, цементной и другой пыли, муки из рыб и других рыбопродуктов - в условиях рыбоперерабатывающих цехов и рефрижераторных помещений, а также при воздействии радиального гидростатического давления до 1,96 МПа (20 кгс/см2).

Основные технические и эксплуатационные характеристики

Температура окружающей среды при эксплуатации кабеля

+45°С до -40°С

Минимальная температура прокладки кабеля без предварительного подогрева

не ниже -15°C

Относительная влажность воздуха (при температуре до 35°С)

до 100%

Предельная длительно допустимая рабочая температура на жиле

75°С

Минимально допустимый радиус изгиба при прокладке

не менее 5 наружных диаметров кабеля

Гарантийный срок службы

5 лет

Конструкция
Токопроводящая жила – многопроволочный медный проводник; соответствует классу 3 – сечением 1,0 ÷ 4,0 мм2, классу 2 – сечением 6 ÷ 400 мм2.
1-й разделительный слой – синтетическая пленка, допускается не применять.
Изоляция – резина изоляционная.
Скрутка – изолированные жилы кабелей скручены в кабель концентрическими повивами в разные стороны, допускается скрутка изолированных жил концентрическими повивами в одну сторону. Изолированные жилы двужильных кабелей сечением до 4 мм2 включительно допускается располагать параллельно. В каждом повиве кабелей с сечением жилы до 2,5 мм2 включительно имеются счетная жила и жила направления. При скрутке изолированных жил в кабель допускается применение в качестве заполнения резинового шнура.
2-й разделительный слой – синтетическая пленка.
Внутренняя оболочка – ПВХ пластикат, допускается резина.
Экран – медная проволока.
3-й разделительный слой – синтетическая пленка, допускается не применять.
Наружная оболочка – ПВХ пластикат.

Количество жил Сечение, мм2
1 1,0 ÷ 120
2 1,0 ÷50
3 1,0 ÷ 120
4÷37 1,0 ÷ 2,5



Кабели судовые с медными гибкими жилами в резиновой изоляции и маслостойкой резиновой оболочке, не распространяющей горение.
ГОСТ 7866.1-76

Область применения

Кабели судовые марки НРШМ применяются в силовых и осветительных сетях. Для подключения к под­вижным и переносным токоприемникам - при условии защиты от прямого воздействия солнечной радиации, а также для неподвижной прокладки в морской воде при воздействии радиального гидростатического давления до 1,96 МПа (20 кгс/см2).

Основные технические и эксплуатационные характеристики

Температура окружающей среды при эксплуатации кабеля +45°С до -30°С

Минимальная температура прокладки кабеля без предварительного подогрева

не ниже -15°C

Относительная влажность воздуха (при температуре до 35°С)

до 100%

Предельная длительно допустимая рабочая температура на жиле

65°С

Минимально допустимый радиус изгиба при прокладке

не менее 5 наружных диаметров кабеля

Конструкция
Жилы – многопроволочный медный проводник; сечением 1,0 ÷ 35,0 мм2 соответствует классу 4 (сечения 1,0 ÷ 4,0 мм2 имеют не менее 19 проволок, сечения 6,0 ÷ 10,0 мм2 – не менее 49 проволок), сечением 50 ÷ 400 мм2 – классу 3 по ГОСТ 22483
1-й разделительный слой – синтетическая пленка, допускается не применять
Изоляция – резина изоляционная
Скрутка – изолированные жилы кабелей скручены в кабель концентрическими повивами в разные стороны, допускается скрутка изолированных жил концентрическими повивами в одну сторону. В каждом повиве кабелей с сечением жилы до 2,5 мм2 включительно имеются счетная жила и жила направления. При скрутке изолированных жил в кабель допускается применение в качестве заполнения резинового шнура
2-й разделительный слой – лента из сурового миткаля или синтетическая пленка
Оболочка – резина маслостойкая, не распространяющей горение

Количество жил Сечение, мм2
1 1,0 ÷ 400
2 1,0 ÷70
3 1,0 ÷ 120
4÷37 1,0 ÷ 2,5

Информация предоставлена ОАО "Севкабель-Холдинг" специально для RusCable.Ru

В случае, если Вы не нашли информации по интересующей Вас продукции, обращайтесь на форум и Вы непременно получите ответ на поставленный вопрос. Либо воспользуйтесь формой для обращения к администрации портала.

Для справки: Раздел «Справочник» на сайте RusCable.Ru предназначен исключительно для ознакомительных целей. Справочник составлен путём выборки данных из открытых источников, а также  благодаря информации, поступающей от заводов-изготовителей кабельной продукции. Раздел постоянно наполняется новыми данными, а также совершенствуется для удобства в использовании.

Список использованной литературы:

Электрические кабели, провода и шнуры.
Справочник. 5-е издание, переработанное и дополненное. Авторы: Н.И.Белоруссов, А.Е.Саакян, А.И.Яковлева. Под редакцией Н.И.Белоруссова.
(М.: Энергоатомиздат, 1987, 1988)

«Кабели оптические. Заводы-изготовители. Общие сведения. Конструкции, оборудование, техническая документация, сертификаты»
Авторы: Ларин Юрий Тимофеевич, Ильин Анатолий Александрович, Нестерко Виктория Александровна
Год издания 2007. Издательство ООО «Престиж».

Справочник «Кабели, провода  и шнуры».
Издательство ВНИИКП в семи томах 2002 год.

Кабели, провода и материалы для кабельной индустрии: Технический справочник.
Сост. и редактирование: Кузенев В.Ю., Крехова О.В.
М.: Издательство "Нефть и газ", 1999

Кабельные изделия. Справочник
Автор: Алиев И.И., издание 2-е, 2004

Монтаж и ремонт кабельных линий. Справочник электромонтажника
Под редакцией А.Д. Смирнова, Б.А. Соколова, А.Н. Трифонова
2-е издание, переработанное и дополненное, Москва, Энергоатомиздат, 1990

Нужен кабель? Оформи заявку бесплатно
Информация по заявке
Актуальность
Город
Текст по заявке
или прикрепите файл
Прикрепить файл
Контактные данные
Организация
E-mail
Телефон
Контактное лицо
Комментарий
Отраслевая Служба Заказов от RusCable.Ru
– это оперативный бесплатный сервис для покупателей КПП.

Стоит только заполнить форму слева и в течение нескольких минут Вашу заявку увидит около сотни компаний-поставщиков. Те организации, которые могут ответить указанным Вами требованиям, напрямую свяжутся с Вами.

Остались вопросы? Задайте их операторам Службы Заказов
тел.: 8 (495) 229 33 36
или e-mail: zakaz@kab.ru


Работайте быстро и без посредников, работайте с RusCable.Ru!
