Выпускаются небольшими партиями/ длинами, с маркировкой и окраской
Номинальное напряжение СИП-1, СИП-2, СИП-4 | 0,6/1 кВ |
Номинальное напряжение СИП-3 | до 35 кВ |
Температура окружающей среды при эксплуатации | От -60 °С до +50 °С |
Относительная влажность воздуха (при температуре до +35С) | 98% |
Минимальная температура прокладки без предварительного подогрева | -20 °С |
Предельная длительно допустимая рабочая температура жил | 90 °С |
Предельно допустимая температура нагрева жил в аварийном режиме (или режиме перегрузки) | 130 °С |
Максимальная температура нагрева жил при коротком замыкании | 250 °С |
Минимально допустимый радиус изгиба при прокладке | 10 диам. кабеля |
Срок службы не менее | 40 лет |
Гарантийный срок эксплуатации | 3 года |
Марка провода | Преимущественная область применения |
СИП-1 | Для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ в атмосфере воздуха типов I и II по ГОСТ 15150-69 |
СИП-2 | Для магистралей ВЛ и линейных ответвлений от ВЛ в атмосфере воздуха типов II и III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер, в промышленных районах и районах засоленных песков |
СИП-3 | Для ВЛ на номинальное напряжение 10-35 кВ в атмосфере воздуха типов II и III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер, в промышленных районах и районах засоленных песков |
СИП-4 | Для ответвлений от ВЛ к вводу и для прокладки по стенам зданий и инженерных сооружений в атмосфере воздуха типов II и III по ГОСТ 15150-69 |
Пионерами в области применения самонесущих изолированных проводов принято считать Францию и Финляндию – энергетики и проектировщики именно этих стран первыми в Европе занялись разработкой стандартов в области проектирования и правил устройства воздушных линий с изолированными (ВЛИ) и защищёнными (ВЛЗ) проводами. Впоследствии и другие страны разрабатывали свои системы воздушной подвески, но, как правило, за основу их принимались уже утверждённые в эксплуатацию европейские стандарты.
Во Франции первые связки изолированных проводов ВЛ появились в 1955 году и представляли из себя медные жилы в резиновой изоляции с оболочкой из неопрена. С 1962 года в качестве изоляции стали применять ПВХ, который к 1977 году был полностью вытеснен светостабилизированным полиэтиленом сетчатой структуры. В качестве токоносителя быстро распространилось применение алюминия, что объясняется его стоимостью и более привлекательным соотношением между весом и электрической проводимостью. Наконец окончательно широкое распространение получили самонесущие изолированные провода марки "Торсада", выпускаемые заводом "Каблери Де Ланс", в которых несущий провод выполнен из термоупрочнённого алюминиевого сплава "альмелек", имеет сечение 54,6 или 70 кв.мм и всегда изолирован, т.к. по французским стандартам нулевой несущий провод является токонесущим, хотя и заземлён в нескольких точках.
Разработку ВЛ с изолированными проводами в скандинавских странах подтолкнула необходимость уменьшить последствия от повреждений, вызванных суровыми климатическими условиями в данном регионе. Одновременно с этим назрела необходимость более узких трасс электролиний, особенно в условиях плотной городской застройки.
Разработка системы подвесного скрученного кабеля АМКА началась в 1958 году в Финляндии на предприятии NOKIA KABEL как системы воздушных подвесных проводов низкого напряжения. Потребность в изолированных проводах среднего класса напряжения была реализована разработкой проводов SAX.
В настоящее время система SAX подразумевает и включает в себя защищённые провода с изоляцией из силаносшиваемого полиэтилена, оборудованные соответствующей линейно-сцепной арматурой, устройствами грозозащиты, виброзащиты и монтажные принадлежности, относящиеся к ним.
Провод самонесущий с алюминиевыми жилами, с нулевой несущей жилой из алюминиевого сплава, изолированной светостабилизированным сшитым ПЭ
ГОСТ Р 52373-2005 |
Схематичное изображение |
Провода соответствуют требованиям: ГОСТ Р 52373-2005.
Марка и номинальное напряжение провода |
Число и номинальное сечение фазных и нулевой несущей жил, шт. x мм2 |
Расчетный наружный диаметр провода, мм |
Расчетная масса 1 км провода, кг |
СИП-2-0,6/1 кВ | 3x16+1x25 | 24 | 308 |
3x25+1x35 | 27 | 424 | |
3x35+1x50 | 31 | 571 | |
3x50+1x50 | 34 | 727 | |
3x50+1x70 | 36 | 798 | |
3x70+1x70 | 40 | 1010 | |
3x70+1x95 | 41 | 1087 | |
3x95+1x70 | 43 | 1240 | |
3x95+1x95 | 45 | 1319 | |
3x120+1x95 | 48 | 1553 | |
3x150+1x95 | 50 | 1787 | |
3x185+1x95 | 55 | 2403 | |
3x240+1x95 | 60 | 2968 |
Провод самонесущий защищенный с токопроводящей жилой из алюминиевого сплава, с защитной изоляцией из светостабилизированного сшитого ПЭ
ГОСТ Р 52373-2005 |

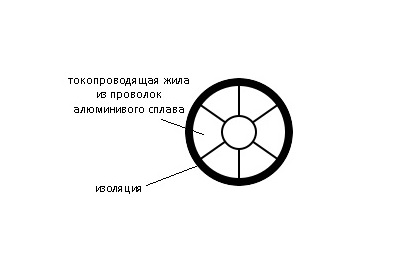

Схематичное изображение |
Провода соответствуют требованиям: ГОСТ Р 52373-2005.
Марка и номинальное напряжение провода |
Число и номинальное сечение фазных и нулевой несущей жил, шт. x мм2 |
Расчетный наружный диаметр провода, мм |
Расчетная масса 1 км провода, кг |
СИП-3-20 кВ | 1x35 | 12 | 165 |
1x50 | 13 | 215 | |
1x70 | 15 | 282 | |
1x95 | 16 | 364 | |
1x120 | 18 | 445 | |
1x150 | 19 | 540 | |
1x185 | 21 | 722 | |
1х240 | 24 | 950 |
Провод самонесущий изолированный без несущего элемента, с алюминиевыми токопроводящими жилами, с изоляцией из светостабилизированного сшитого ПЭ
ГОСТ Р 52373-2005 |

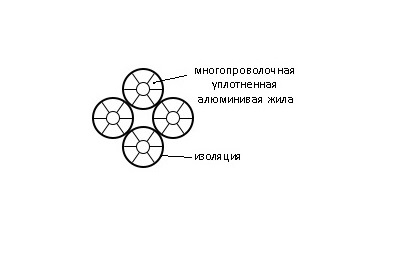

Схематичное изображение |
Провода соответствуют требованиям: ГОСТ Р 52373-2005.
Марка и номинальное напряжение провода |
Число и номинальное сечение фазных и нулевой несущей жил, шт. x мм2 |
Расчетный наружный диаметр провода, мм |
Расчетная масса 1 км провода, кг |
СИП-4-0,6/1 кВ | 2x16 | 15 | 139 |
4x16 | 18 | 278 | |
2x25 | 17 | 196 | |
4x25 | 21 | 392 |
