АПвБбШп

Силовой кабель с изоляцией из сшитого полиэтилена на 1000 В

АПвБбШпАПвБбШп
АПвБбШп
АПвБбШп
Информация

АПвБбШп
от заводов-производителей

Камкабель (Камский кабель)

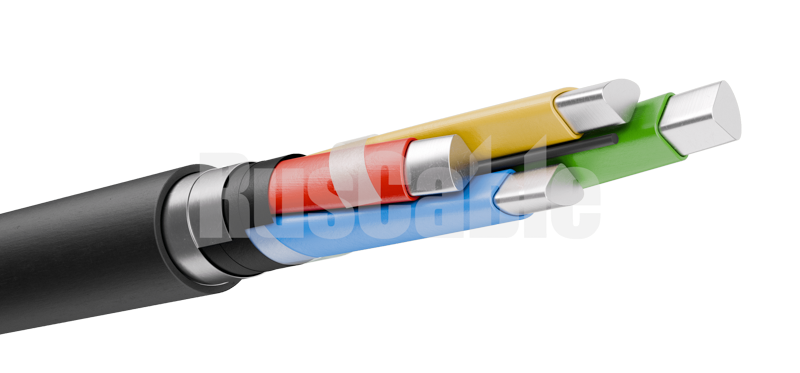

Силовые кабели с алюминиевыми жилами, с изоляцией из силанольносшитого полиэтилена с защитным покровом типа БбШп (з - с герметизирующим заполнением междужильного пространства).

Конструкция:

1. Токопроводящая жила - алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
2. Изоляция - из силанольносшитого полиэтилена. Изолированные жилы многожильных кабелей имеют отличительную расцветку, которая может быть не только сплошной, но и в виде продольной полосы шириной не менее 1 мм. Изоляция нулевых жил выполняется голубого цвета. Толщина изоляции представлена в Приложении.
3. Скрутка - изолированные жилы кабелей скручены; кабели выполняются четырехжильными и имеют все жилы одинакового сечения или одну жилу меньшего сечения (нулевую). В кабелях марки АПвзБбШп в центре скрученного сердечника находится заполнитель из материала препятствующего распространению влаги внутрь сердечника, не снижающий способности кабеля к изгибу. Номинальные сечения нулевых жил (меньшего сечения) соответствуют указанным в Приложении.
4. Внутренняя оболочка - накладывается поверх скрученных жил из мелонаполненной невулканизированной резиновой смеси или из другого равноценного материала с заполнением промежутков между жилами и препятствующая распространению влаги.
5. Поясная изоляция - выпрессована из полиэтилена.
6. Защитный покров - типа БбШп:
- броня из двух стальных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты;
- защитный шланг выпрессованный из полиэтилена.

Применение:

Для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 1000 В частоты 50 Гц .

Кабели предназначены для прокладки в земле (траншеях) независимо от степени коррозионной активности грунтов и грунтовых вод, за исключением пучинистых и просадочных грунтов, и для прокладки в грунтах с повышенной влажностью и в воде.
Кабели марки АПвБбШп(г) могут быть проложены в воде через несудоходные водоемы при условии заглубления их в грунт, а также в частично затапливаемых кабельных сооружениях.

Технические характеристики:

- Вид климатического исполнения УХЛ, категории размещения 1 и 5 по ГОСТ 15150-69
- Диапазон температур эксплуатации: от -50°С до +50°С
- Относительная влажность воздуха при температуре до +35°С: до 98%
- Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С
- Минимальный радиус изгиба при прокладке: 7.5 наружных диаметров.
- Номинальная частота: 50 Гц
- Испытательное переменное напряжение частотой 50 Гц (продолжительность испытания 10 мин): 3.5 кВ
- Длительно допустимая температура нагрева жил кабелей при эксплуатации: +90°С
- Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при к.з.: + 400°С
- Строительная длина кабелей для сечений основных жил:
2.5 - 16 мм2 - 450 м
25 - 70 мм2 - 300 м
95 мм2 и выше - 200 м
- Гарантийный срок эксплуатации: 5 лет с даты ввода кабелей в эксплуатацию
- Срок службы: 30 лет

Коды ОКП:

35 3781 08 - кабелей АПвБбШп на 1000 В

Табличные данные

Число жил и номинальное сечение, мм2 Наружный диаметр кабеля, мм Масса 1 км кабеля, кг
Кабели марки АПвБбШп с круглыми жилами
4 х 10 19,8 572
4 х 16 22,1 725
4 х 25 26,1 1007
4 х 35 28,7 1219
4 х 50 32,7 1570
5 х 10 21,2 642
5 х 16 24,0 831
5 х 25 28,2 1152
5 х 35 31,1 1422
5 х 50 36,1 1886
Кабели марки АПвБбШп с секторными жилами
4 х 50 34,6 1488
4 х 70 38 1847
4 х 95 41,7 2266
4 х 120 45,5 2728
4 х 150 48,9 3195
4 х 185 52,8 3796
4 х 240 59,1 4758
5 х 50 37,7 1803
5 х 70 41,6 2235
5 х 95 46,2 2783
5 х 120 49,6 3268
5 х 150 53,4 3893
5 х 185 58,6 4672
5 х 240 64,7 5692
