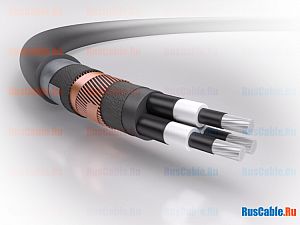

АПвЭБП

Силовой кабель с изоляцией из сшитого полиэтилена, бронированный стальными лентами

АПвЭБП

ТУ У 31.3-00214534-017-2003
IEC 60502-2:1997

Кабели применяются в помещениях, туннелях, каналах, шахтах, сухих грунтах, в местах, где возможны механические воздействия на кабель. Кабели марок АПвЭБП прокладываются в земле (траншеях) с высокой коррозионной активностью грунта.

Конструкция

  • алюминиевая многопроволочная уплотненная токопроводящая жила
  • внутренний экструдированный полупроводящий слой
  • изоляция из сшитого полиэтилена (пероксидная технология сшивки)
  • внешний экструдированный полупроводящий слой
  • слой обмотки полупроводящим полотном
  • медный экран
  • экструдированная подушка
  • броня из двух стальных оцинкованных лент
  • наружная оболочка: из полиэтилена

Возможно изготовление кабелей с общим медным экраном по скрутке сердечника.

Технические характеристики

Сечение токопроводящей жилы 25 - 300 мм2
Уровень частичных разрядов не более 10 пКл при напряжении 1,73 u0
Диапазон рабочих температур от -60 °С до +50 °С.
Максимальная допустимая температура жилы: длительно 90 °С
в аварийном режиме 130 °С
в режиме короткого замыкания 250 °С
Поставка кабелей барабаны № 12 - 30
Примеры записи при заказе «АПвЭБП-10 3х240/50»

АПвЭБП-3,6/6

  • Толщина изоляции — 2,5 мм
  • Номинальное напряжение — 3,6/6 кВ
  • Максимально допустимое рабочее напряжение — 7,2 кВ
  • Испытательное напряжение — 12,5 кВ
Число и номинально е сечение жил, мм2 Минимальн ое сечение экрана,* мм2 Наружный диаметр кабеля, мм Масса кабеля, кг/км (ориентировочно) Допустимые токовые нагрузки, А
кабелей с алюминиевой жилой кабелей с медной жилой
при прокладке в воздухе при прокладке в земле при прокладке в воздухе при прокладке в земле
3x25 16 40 1550 117 122 150 157
3x35 16 43 1730 143 145 184 186
3x50 16 45 1930 169 172 217 221
3x70 16 49 2250 211 210 271 270
3x95 16 54 2810 260 250 335 322
3x120 16 57 3150 301 287 387 369
3x150 25 61 3680 344 325 442 418
3x185 25 65 4240 395 370 510 475
3x240 25 71 5090 465 430 597 551
3x300 25 79 6450 534 492 681 630

АПвЭБП-6/10

  • Толщина изоляции — 3,4 мм
  • Номинальное напряжение — 6/10 кВ
  • Максимально допустимое рабочее напряжение — 12 кВ
  • Испытательное напряжение — 21 кВ
Число и номинально е сечение жил, мм2 Минимальн ое сечение экрана,* мм2 Наружный диаметр кабеля, мм Масса кабеля, кг/км (ориентировочно) Допустимые токовые нагрузки, А
кабелей с алюминиевой жилой кабелей с медной жилой
при прокладке в воздухе при прокладке в земле при прокладке в воздухе при прокладке в земле
3x25 16 44 1950 114 118 147 151
3x35 16 47 2200 138 140 178 181
3x50 16 50 2570 165 165 213 213
3x70 16 54 2870 206 203 265 261
3x95 16 58 3390 249 242 322 312
3x120 16 62 3730 288 276 370 355
3x150 25 65 4530 326 309 420 399
3x185 25 69 5010 375 351 481 451
3x240 25 75 5850 442 408 566 523
3x300 25 82 6950 507 463 648 590

АПвЭБП-10

  • Толщина изоляции — 4,0 мм
  • Номинальное напряжение — 10 кВ
  • Максимально допустимое рабочее напряжение — 12 кВ
  • Испытательное напряжение — 25 кВ
Число и номинально е сечение жил, мм2 Минимальн ое сечение экрана,* мм2 Наружный диаметр кабеля, мм Масса кабеля, кг/км (ориентировочно) Допустимые токовые нагрузки, А
кабелей с алюминиевой жилой кабелей с медной жилой
при прокладке в воздухе при прокладке в земле при прокладке в воздухе при прокладке в земле
3x25 16 47 1990 113 117 143 148
3x35 16 50 2220 136 138 173 178
3x50 16 53 2560 160 162 206 210
3x70 16 57 2900 199 199 257 256
3x95 16 60 3400 242 238 313 307
3x120 16 64 3750 280 271 360 349
3x150 25 67 4580 318 304 410 392
3x185 25 73 5050 365 345 469 443
3x240 25 78 5910 431 401 553 513
3x300 25 85 7010 495 460 629 573

* необходимое сечение экрана указывается потребителем при заказе (в пределах от 16 мм2 до 70 мм2). Масса кабелей рассчитана для минимальных сечений экрана.

АПвЭБП-8,7/15

  • Толщина изоляции — 4,5 мм
  • Номинальное напряжение — 8,7/15 кВ
  • Максимально допустимое рабочее напряжение — 17,5 кВ
  • Испытательное напряжение — 30,5 кВ
Число и номинально е сечение жил, мм2 Минимальн ое сечение экрана,* мм2 Наружный диаметр кабеля, мм Масса кабеля, кг/км (ориентировочно) Допустимые токовые нагрузки, А
кабелей с алюминиевой жилой кабелей с медной жилой
при прокладке в воздухе при прокладке в земле при прокладке в воздухе при прокладке в земле
3x25 16 50 2220 120 115 154 148
3x35 16 52 2440 141 145 181 186
3x50 16 55 2810 163 165 209 212
3x70 16 59 3130 202 202 260 260
3x95 16 63 3640 245 241 315 310
3x120 16 67 4010 283 274 364 352
3x150 25 70 4880 320 308 411 396
3x185 25 76 5370 367 350 471 450
3x240 25 81 6220 433 406 556 522
3x300 25 88 7380 498 466 640 600

АПвЭБП-12/20

  • Толщина изоляции — 5,5 мм
  • Номинальное напряжение — 12/20 кВ
  • Максимально допустимое рабочее напряжение — 24 кВ
  • Испытательное напряжение — 42 кВ
Число и номинально е сечение жил, мм2 Минимальн ое сечение экрана,* мм2 Наружный диаметр кабеля, мм Масса кабеля, кг/км (ориентировочно) Допустимые токовые нагрузки, А
кабелей с алюминиевой жилой кабелей с медной жилой
при прокладке в воздухе при прокладке в земле при прокладке в воздухе при прокладке в земле
3x35 16 57 2790 143 143 184 186
3x50 16 60 3150 168 169 217 218
3x70 16 64 3450 208 206 267 265
3x95 16 68 4250 250 247 321 318
3x120 16 72 4480 286 277 366 360
3x150 25 76 5310 322 312 414 401
3x185 25 80 6080 370 356 475 458
3x240 25 87 6780 437 411 560 528

АПвЭБП-20

  • Толщина изоляции — 6,0 мм
  • Номинальное напряжение — 20 кВ
  • Максимально допустимое рабочее напряжение — 24 кВ
  • Испытательное напряжение — 50 кВ
Число и номинально е сечение жил, мм2 Минимальн ое сечение экрана,* мм2 Наружный диаметр кабеля, мм Масса кабеля, кг/км (ориентировочно) Допустимые токовые нагрузки, А
кабелей с алюминиевой жилой кабелей с медной жилой
при прокладке в воздухе при прокладке в земле при прокладке в воздухе при прокладке в земле
3x35 16 61 3110 143 143 186 188
3x50 16 65 3470 172 172 221 221
3x70 16 69 3790 210 206 270 265
3x95 16 74 4600 258 249 332 321
3x120 16 77 4880 289 280 370 360
3x150 25 80 5770 326 313 417 403
3x185 25 86 6500 372 358 479 461
3x240 25 94 7270 436 413 560 531

АПвЭБП-18/30

  • Толщина изоляции — 8,0 мм
  • Номинальное напряжение — 18/30 кВ
  • Максимально допустимое рабочее напряжение — 36 кВ
  • Испытательное напряжение — 63 кВ
Число и номинально е сечение жил, мм2 Минимальн ое сечение экрана,* мм2 Наружный диаметр кабеля, мм Масса кабеля, кг/км (ориентировочно) Допустимые токовые нагрузки, А
кабелей с алюминиевой жилой кабелей с медной жилой
при прокладке в воздухе при прокладке в земле при прокладке в воздухе при прокладке в земле
3x50 16 75 3790 175 175 225 225
3x70 16 79 4130 213 208 274 267
3x95 16 83 4940 265 250 341 321
3x120 16 88 5270 291 281 374 361
3x150 25 92 6230 327 314 420 403
3x185 25 96 6910 375 360 482 463
3x240 25 101 7750 436 416 560 535

АПвЭБП-35

  • Толщина изоляции — 9,0 мм
  • Номинальное напряжение — 35 кВ
  • Максимально допустимое рабочее напряжение — 40,5 кВ
  • Испытательное напряжение — 88 кВ
Число и номинально е сечение жил, мм2 Минимальн ое сечение экрана,* мм2 Наружный диаметр кабеля, мм Масса кабеля, кг/км (ориентировочно) Допустимые токовые нагрузки, А
кабелей с алюминиевой жилой кабелей с медной жилой
при прокладке в воздухе при прокладке в земле при прокладке в воздухе при прокладке в земле
3x50 16 77 3940 177 177 227 227
3x70 16 81 4260 218 210 280 270
3x95 16 85 5000 268 252 344 324
3x120 16 91 5380 292 283 375 364
3x150 25 95 6320 328 316 421 406
3x185 25 99 7030 378 362 485 465
3x240 25 104 7850 434 419 558 538

* необходимое сечение экрана указывается потребителем при заказе (в пределах от 16 мм2 до 70 мм2). Масса кабелей рассчитана для минимальных сечений экрана.
