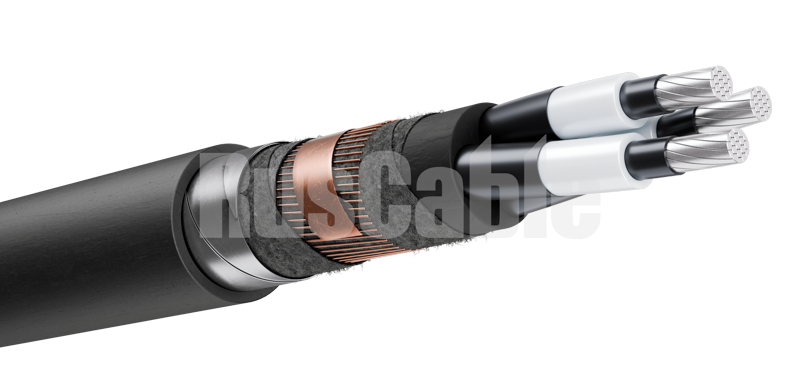

АПвЭКВнг

Силовой кабель с изоляцией из сшитого полиэтилена, бронированный стальной проволокой

АПвЭКВнг

ТУ У 31.3-00214534-017-2003
IEC 60502-2:1997

Кабели применяются в помещениях, туннелях, каналах, шахтах, сухих грунтах, в местах, где возможны механические воздействия на кабель, в том числе растягивающие усилия. Кабели марок АПвЭКВнг прокладываются в пучках.

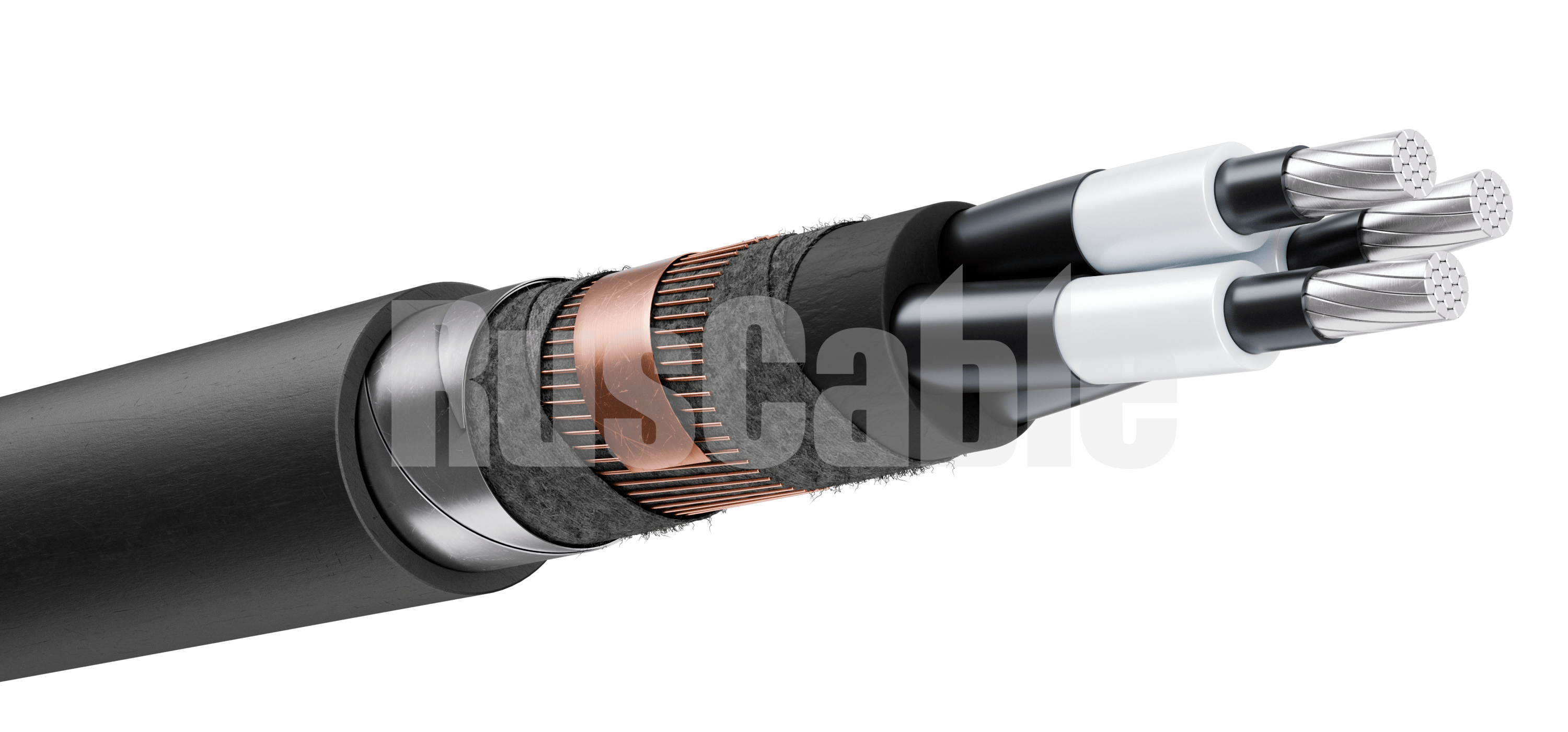

Конструкция

  • алюминиевая многопроволочная, уплотненная токопроводящая жила
  • внутренний экструдированный полупроводящий слой
  • изоляция из сшитого полиэтилена (пероксидная технология сшивки)
  • внешний экструдированный полупроводящий слой
  • слой обмотки полупроводящим полотном
  • медный экран
  • экструдированная подушка
  • броня из круглой стальной оцинкованной проволоки
  • наружная оболочка: из ПВХ пластиката пониженной горючести

Возможно изготовление кабелей с общим медным экраном по скрутке сердечника.

Технические характеристики

Сечение токопроводящей жилы 25 - 300 мм2
Уровень частичных разрядов не более 10 пКл при напряжении 1,73 u0
Нераспространение горения категория В по IEC 60332-3
Диапазон рабочих температур от -50 °С до +50 °С.
Максимальная допустимая температура жилы: длительно 90 °С
в аварийном режиме 130 °С
в режиме короткого замыкания 250 °С
Поставка кабелей барабаны № 12 - 30
Примеры записи при заказе «АПвЭКВнг-10 3х240/50»

АПвЭКВнг-3,6/6

  • Толщина изоляции — 2,5 мм
  • Номинальное напряжение — 3,6/6 кВ
  • Максимально допустимое рабочее напряжение — 7,2 кВ
  • Испытательное напряжение — 12,5 кВ
Число и номинально е сечение жил, мм2 Минимальн ое сечение экрана,* мм2 Наружный диаметр кабеля, мм Масса кабеля, кг/км (ориентировочно) Допустимые токовые нагрузки, А
кабелей с алюминиевой жилой кабелей с медной жилой
при прокладке в воздухе при прокладке в земле при прокладке в воздухе при прокладке в земле
3x25 16 42 2920 117 122 150 157
3x35 16 46 3330 143 145 184 186
3x50 16 48 3530 169 172 217 221
3x70 16 52 3910 211 210 271 270
3x95 16 57 4440 260 250 335 322
3x120 16 60 4930 301 287 387 369
3x150 25 64 5660 344 325 442 418
3x185 25 68 6800 395 370 510 475
3x240 25 75 7990 465 430 597 551
3x300 25 83 9460 534 492 681 630

АПвЭКВнг-6/10

  • Толщина изоляции — 3,4 мм
  • Номинальное напряжение — 6/10 кВ
  • Максимально допустимое рабочее напряжение — 12 кВ
  • Испытательное напряжение — 21 кВ
Число и номинально е сечение жил, мм2 Минимальн ое сечение экрана,* мм2 Наружный диаметр кабеля, мм Масса кабеля, кг/км (ориентировочно) Допустимые токовые нагрузки, А
кабелей с алюминиевой жилой кабелей с медной жилой
при прокладке в воздухе при прокладке в земле при прокладке в воздухе при прокладке в земле
3x25 16 47 3260 114 118 147 151
3x35 16 50 3620 138 140 178 181
3x50 16 53 3950 165 165 213 213
3x70 16 57 4470 206 203 265 261
3x95 16 61 5050 249 242 322 312
3x120 16 65 5610 288 276 370 355
3x150 25 68 6660 326 309 420 399
3x185 25 72 7390 375 351 481 451
3x240 25 79 8590 442 408 566 523
3x300 25 86 10600 507 463 648 590

АПвЭКВнг-10

  • Толщина изоляции — 4,0 мм
  • Номинальное напряжение — 10 кВ
  • Максимально допустимое рабочее напряжение — 12 кВ
  • Испытательное напряжение — 25 кВ
Число и номинально е сечение жил, мм2 Минимальн ое сечение экрана,* мм2 Наружный диаметр кабеля, мм Масса кабеля, кг/км (ориентировочно) Допустимые токовые нагрузки, А
кабелей с алюминиевой жилой кабелей с медной жилой
при прокладке в воздухе при прокладке в земле при прокладке в воздухе при прокладке в земле
3x25 16 50 3480 ИЗ 117 143 148
3x35 16 53 3880 136 138 173 178
3x50 16 56 4420 160 162 206 210
3x70 16 60 5040 199 199 257 256
3x95 16 63 5490 242 238 313 307
3x120 16 67 6670 280 271 360 349
3x150 25 70 7110 318 304 410 392
3x185 25 77 8500 365 345 469 443
3x240 25 82 9240 431 401 553 513
3x300 25 89 11100 495 460 629 573

* необходимое сечение экрана указывается потребителем при заказе (в пределах от 16 мм2 до 70 мм2). Масса кабелей рассчитана для минимальных сечений экрана.

АПвЭКВнг-8,7/15

  • Толщина изоляции — 4,5 мм
  • Номинальное напряжение — 8,7/15 кВ
  • Максимально допустимое рабочее напряжение — 17,5 кВ
  • Испытательное напряжение — 30,5 кВ
Число и номинально е сечение жил, мм2 Минимальн ое сечение экрана,* мм2 Наружный диаметр кабеля, мм Масса кабеля, кг/км (ориентировочно) Допустимые токовые нагрузки, А
кабелей с алюминиевой жилой кабелей с медной жилой
при прокладке в воздухе при прокладке в земле при прокладке в воздухе при прокладке в земле
3x25 16 53 3870 120 115 154 148
3x35 16 55 4340 141 145 181 186
3x50 16 58 4910 163 165 209 212
3x70 16 62 5340 202 202 260 260
3x95 16 65 5950 245 241 315 310
3x120 16 70 7170 283 274 364 352
3x150 25 74 7760 320 308 411 396
3x185 25 80 8860 367 350 471 450
3x240 25 85 9670 433 406 556 522
3x300 25 92 11670 498 466 640 600

АПвЭКВнг-12/20

  • Толщина изоляции — 5,5 мм
  • Номинальное напряжение — 12/20 кВ
  • Максимально допустимое рабочее напряжение — 24 кВ
  • Испытательное напряжение — 42 кВ
Число и номинально е сечение жил, мм2 Минимальн ое сечение экрана,* мм2 Наружный диаметр кабеля, мм Масса кабеля, кг/км (ориентировочно) Допустимые токовые нагрузки, А
кабелей с алюминиевой жилой кабелей с медной жилой
при прокладке в воздухе при прокладке в земле при прокладке в воздухе при прокладке в земле
3x35 16 60 4750 143 143 184 186
3x50 16 63 5410 168 169 217 218
3x70 16 67 6460 208 206 267 265
3x95 16 71 7120 250 247 321 318
3x120 16 76 7850 286 277 366 360
3x150 25 80 8370 322 312 414 401
3x185 25 84 9340 370 356 475 458
3x240 25 91 10480 437 411 560 528

АПвЭКВнг-20

  • Толщина изоляции — 6,0 мм
  • Номинальное напряжение — 20 кВ
  • Максимально допустимое рабочее напряжение — 24 кВ
  • Испытательное напряжение — 50 кВ
Число и номинально е сечение жил, мм2 Минимальн ое сечение экрана,* мм2 Наружный диаметр кабеля, мм Масса кабеля, кг/км (ориентировочно) Допустимые токовые нагрузки, А
кабелей с алюминиевой жилой кабелей с медной жилой
при прокладке в воздухе при прокладке в земле при прокладке в воздухе при прокладке в земле
3x35 16 65 5160 143 143 186 188
3x50 16 68 6295 172 172 221 221
3x70 16 72 7600 210 206 270 265
3x95 16 77 8240 258 249 332 321
3x120 16 82 9090 289 280 370 360
3x150 25 86 9710 326 313 417 403
3x185 25 91 10555 372 358 479 461
3x240 25 97 11290 436 413 560 531

АПвЭКВнг-18/30

  • Толщина изоляции — 8,0 мм
  • Номинальное напряжение — 18/30 кВ
  • Максимально допустимое рабочее напряжение — 36 кВ
  • Испытательное напряжение — 63 кВ
Число и номинально е сечение жил, мм2 Минимальн ое сечение экрана,* мм2 Наружный диаметр кабеля, мм Масса кабеля, кг/км (ориентировочно) Допустимые токовые нагрузки, А
кабелей с алюминиевой жилой кабелей с медной жилой
при прокладке в воздухе при прокладке в земле при прокладке в воздухе при прокладке в земле
3x50 16 79 7180 175 175 225 225
3x70 16 83 8740 213 208 274 267
3x95 16 87 9360 265 250 341 321
3x120 16 92 10330 291 281 374 361
3x150 25 96 11050 327 314 420 403
3x185 25 100 11770 375 360 482 463

АПвЭКВнг-35

  • Толщина изоляции — 9,0 мм
  • Номинальное напряжение — 35 кВ
  • Максимально допустимое рабочее напряжение — 40,5 кВ
  • Испытательное напряжение — 88 кВ
Число и номинально е сечение жил, мм2 Минимальн ое сечение экрана,* мм2 Наружный диаметр кабеля, мм Масса кабеля, кг/км (ориентировочно) Допустимые токовые нагрузки, А
кабелей с алюминиевой жилой кабелей с медной жилой
при прокладке в воздухе при прокладке в земле при прокладке в воздухе при прокладке в земле
3x50 16 81 6960 177 177 227 227
3x70 16 85 7530 218 210 280 270
3x95 16 89 8390 268 252 344 324
3x120 16 95 9280 292 283 375 364
3x150 25 99 10180 328 316 421 406
3x185 25 103 10980 378 362 485 465

* необходимое сечение экрана указывается потребителем при заказе (в пределах от 16 мм2 до 70 мм2). Масса кабелей рассчитана для минимальных сечений экрана.
