АПвЭВ
Силовой кабель с изоляцией из сшитого полиэтилена и оболочкой из ПВХ пластиката
ТУ У 31.3-00214534-017-2003
IEC 60502-2:1997
Назначение
Кабели предназначены для прокладки в помещениях, туннелях, каналах, шахтах, сухих грунтах и на открытом воздухе под навесом.

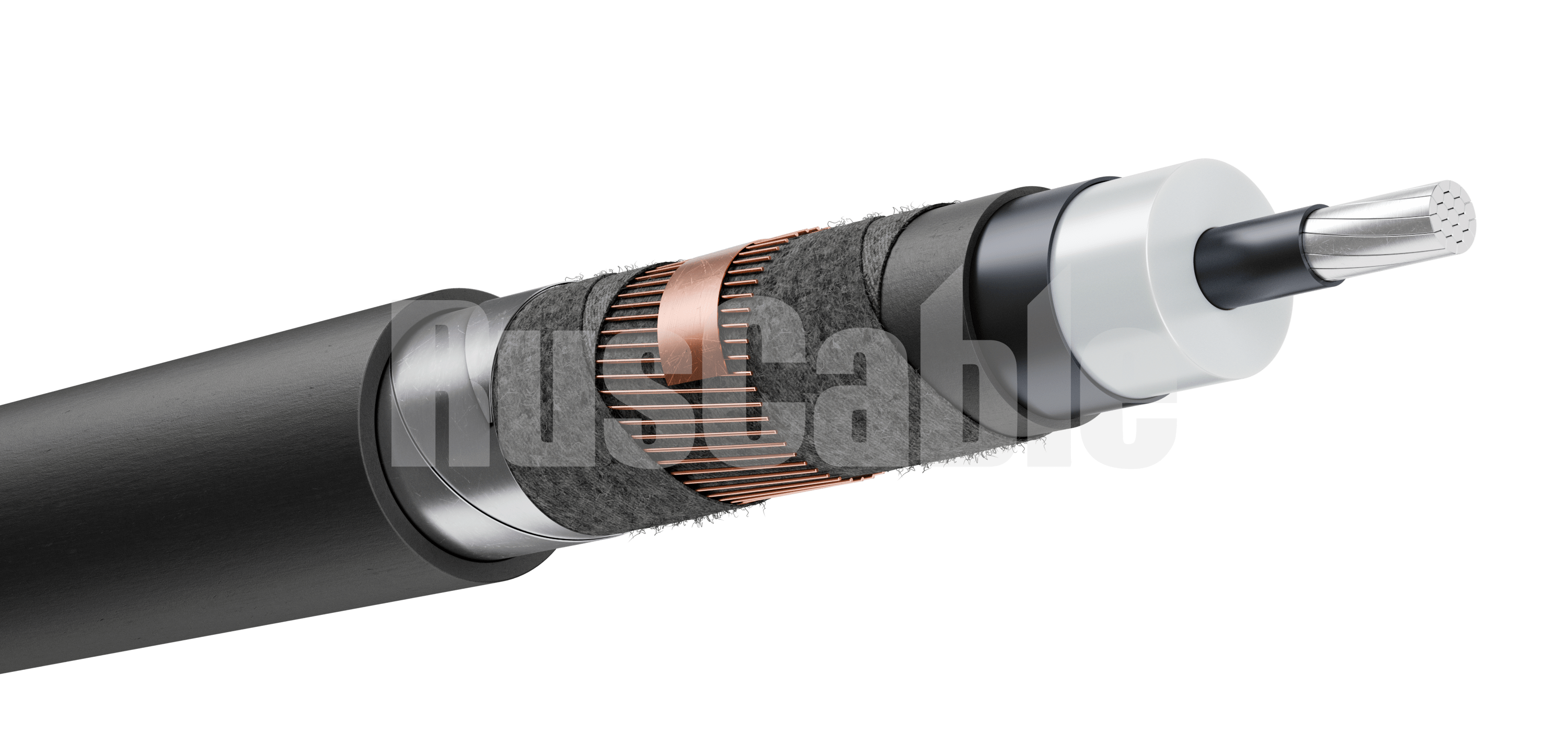

Конструкция
- многопроволочная, уплотненная токопроводящая жила: алюминиевая
- внутренний экструдированный полупроводящий слой
- изоляция из сшитого полиэтилена (пероксидная технология сшивки)
- внешний экструдированный полупроводящий слой
- слой обмотки полупроводящим полотном
- медный экран
- слой обмотки (экструдированное заполнение для трехжильных кабелей)
- наружная оболочка из поливинилхлоридного пластиката
Возможно изготовление трехжильных кабелей с общим медным экраном по скрутке сердечника.
Технические характеристики
Сечение токопроводящей жилы |
25 - 800 мм2 для одножильных 25 - 300 мм2 для трехжильных |
Уровень частичных разрядов |
не более 10 пКл при напряжении 1,73 u0 |
Нераспространение горения |
ШС 60332-1 |
Диапазон рабочих температур |
от минус 50 °С до 50 °С. |
Максимальная допустимая температура жилы: |
длительно 90 °С
в аварийном режиме 130 °С
в режиме короткого замыкания 250 °С |
Поставка кабелей |
барабаны № 12 - 30 |
Примеры записи при заказе |
«АПвЭВ-10 3x240/50» |
АПвЭВ-3,6/6
- Толщина изоляции — 2,5 мм
- Номинальное напряжение — 3,6/6 кВ
- Максимально допустимое рабочее напряжение — 7,2 кВ
- Испытательное напряжение — 12,5 кВ
Число и номинальное сечение жил, мм2 |
Минимальное сечение экрана,* мм2 |
Наружный диаметр кабеля, мм |
Масса кабеля, кг/км (ориентировочно) |
Допустимые токовые нагрузки, А |
кабелей с алюминиевой жилой |
кабелей с медной жилой |
при прокладке в воздухе |
при прокладке в земле |
при прокладке в воздухе |
при прокладке в земле |
треуг. |
в плоек. |
треуг. |
в плоек. |
треуг. |
в плоек. |
треуг. |
в плоек. |
1x25 |
16 |
19 |
410 |
127 |
144 |
125 |
132 |
163 |
185 |
161 |
170 |
1x35 |
16 |
22 |
480 |
154 |
174 |
150 |
158 |
198 |
224 |
193 |
203 |
1x50 |
16 |
25 |
550 |
186 |
211 |
177 |
188 |
242 |
285 |
229 |
241 |
1x70 |
16 |
27 |
690 |
230 |
261 |
217 |
229 |
298 |
354 |
280 |
295 |
1x95 |
16 |
28 |
790 |
281 |
320 |
260 |
275 |
369 |
426 |
335 |
355 |
1x120 |
16 |
30 |
910 |
325 |
370 |
296 |
313 |
422 |
492 |
381 |
403 |
1x150 |
25 |
31 |
1030 |
368 |
419 |
331 |
349 |
472 |
556 |
426 |
449 |
1x185 |
25 |
33 |
1190 |
423 |
483 |
375 |
395 |
542 |
629 |
483 |
508 |
1x240 |
25 |
35 |
1400 |
503 |
574 |
436 |
460 |
641 |
740 |
561 |
592 |
1x300 |
25 |
37 |
1720 |
580 |
663 |
493 |
500 |
738 |
836 |
635 |
644 |
1x400 |
35 |
41 |
1990 |
678 |
775 |
562 |
566 |
840 |
930 |
724 |
729 |
1x500 |
35 |
44 |
2280 |
788 |
870 |
640 |
633 |
950 |
1042 |
824 |
815 |
1x625 |
35 |
47 |
2710 |
919 |
1054 |
725 |
703 |
1110 |
1140 |
933 |
905 |
1x800 |
35 |
51 |
3180 |
1061 |
1205 |
834 |
803 |
1255 |
1315 |
1070 |
1034 |
3x25 |
16 |
35 |
1270 |
117 |
122 |
150 |
157 |
3x35 |
16 |
38 |
1490 |
143 |
145 |
184 |
186 |
3x50 |
16 |
40 |
1620 |
169 |
172 |
217 |
221 |
3x70 |
16 |
44 |
1800 |
211 |
210 |
271 |
270 |
3x95 |
16 |
48 |
2140 |
260 |
250 |
335 |
322 |
3x120 |
16 |
52 |
2480 |
301 |
287 |
387 |
369 |
3x150 |
25 |
55 |
3020 |
344 |
325 |
442 |
418 |
3x185 |
25 |
59 |
3490 |
395 |
370 |
510 |
475 |
3x240 |
25 |
65 |
4300 |
465 |
430 |
597 |
551 |
3x300 |
25 |
73 |
5320 |
534 |
492 |
681 |
630 |
* необходимое сечение экрана указывается потребителем при заказе (в пределах от 16 мм2 до 70 мм2). Масса кабелей рассчитана для минимальных сечений экрана.
АПвЭВ-6/10
- Толщина изоляции — 3,4 мм
- Номинальное напряжение — 6/10 кВ
- Максимально допустимое рабочее напряжение — 12 кВ
- Испытательное напряжение — 2 1 кВ
Число и номинальное сечение жил, мм2 |
Минимальное сечение экрана,* мм2 |
Наружный диаметр кабеля, мм |
Масса кабеля, кг/км (ориентировочно) |
Допустимые токовые нагрузки, А |
кабелей с алюминиевой жилой |
кабелей с медной жилой |
при прокладке в воздухе |
при прокладке в земле |
при прокладке в воздухе |
при прокладке в земле |
треуг. |
в плоек. |
треуг. |
в плоек. |
треуг. |
в плоек. |
треуг. |
в плоек. |
1x25 |
16 |
21 |
555 |
128 |
146 |
124 |
130 |
164 |
188 |
160 |
167 |
1x35 |
16 |
24 |
640 |
155 |
176 |
150 |
158 |
199 |
226 |
193 |
203 |
1x50 |
16 |
27 |
785 |
185 |
211 |
177 |
187 |
242 |
288 |
229 |
241 |
1x70 |
16 |
28 |
880 |
233 |
263 |
217 |
229 |
300 |
355 |
280 |
295 |
1x95 |
16 |
30 |
990 |
284 |
322 |
260 |
274 |
369 |
428 |
335 |
354 |
1x120 |
16 |
31 |
1100 |
328 |
372 |
296 |
312 |
423 |
496 |
381 |
402 |
1x150 |
25 |
33 |
1290 |
370 |
421 |
331 |
349 |
473 |
558 |
426 |
448 |
1x185 |
25 |
35 |
1440 |
424 |
484 |
375 |
395 |
543 |
631 |
483 |
508 |
1x240 |
25 |
37 |
1680 |
504 |
575 |
436 |
459 |
643 |
742 |
561 |
591 |
1x300 |
25 |
39 |
1890 |
580 |
674 |
492 |
497 |
740 |
840 |
635 |
640 |
1x400 |
35 |
43 |
2300 |
676 |
770 |
561 |
562 |
842 |
934 |
722 |
725 |
1x500 |
35 |
46 |
2630 |
784 |
868 |
639 |
632 |
953 |
1047 |
823 |
814 |
1x625 |
35 |
49 |
3070 |
915 |
1050 |
722 |
696 |
1113 |
1150 |
930 |
897 |
1x800 |
35 |
53 |
3690 |
1058 |
1201 |
830 |
799 |
1261 |
1330 |
1068 |
1028 |
3x25 |
16 |
39 |
1380 |
114 |
118 |
147 |
151 |
3x35 |
16 |
42 |
1630 |
138 |
140 |
178 |
181 |
3x50 |
16 |
45 |
1810 |
165 |
165 |
213 |
213 |
3x70 |
16 |
48 |
2170 |
206 |
203 |
265 |
261 |
3x95 |
16 |
53 |
2560 |
249 |
242 |
322 |
312 |
3x120 |
16 |
56 |
2930 |
288 |
276 |
370 |
355 |
3x150 |
25 |
59 |
3350 |
326 |
309 |
420 |
399 |
3x185 |
25 |
63 |
3860 |
375 |
351 |
481 |
451 |
3x240 |
25 |
69 |
4680 |
442 |
408 |
566 |
523 |
3x300 |
25 |
75 |
6300 |
507 |
463 |
648 |
590 |
* необходимое сечение экрана указывается потребителем при заказе (в пределах от 16 мм2 до 70 мм2). Масса кабелей рассчитана для минимальных сечений экрана.
АПвЭВ-10
- Толщина изоляции — 4,0 мм
- Номинальное напряжение — 10 кВ
- Максимально допустимое рабочее напряжение — 12 кВ
- Испытательное напряжение — 25 кВ
Число и номинальное сечение жил, мм2 |
Минимальное сечение экрана,* мм2 |
Наружный диаметр кабеля, мм |
Масса кабеля, кг/км (ориентировочно) |
Допустимые токовые нагрузки, А |
кабелей с алюминиевой жилой |
кабелей с медной жилой |
при прокладке в воздухе |
при прокладке в земле |
при прокладке в воздухе |
при прокладке в земле |
треуг. |
в плоек. |
треуг. |
в плоек. |
треуг. |
в плоек. |
треуг. |
в плоек. |
1x25 |
16 |
22 |
600 |
130 |
148 |
124 |
130 |
167 |
190 |
159 |
167 |
1x35 |
16 |
22 |
680 |
155 |
180 |
150 |
158 |
199 |
235 |
193 |
203 |
1x50 |
16 |
28 |
810 |
185 |
225 |
177 |
187 |
245 |
290 |
229 |
241 |
1x70 |
16 |
29 |
930 |
235 |
280 |
217 |
229 |
300 |
360 |
279 |
295 |
1x95 |
16 |
31 |
1020 |
285 |
340 |
260 |
274 |
370 |
435 |
335 |
354 |
1x120 |
16 |
33 |
1150 |
330 |
390 |
296 |
312 |
425 |
500 |
381 |
402 |
1x150 |
25 |
34 |
1340 |
370 |
440 |
331 |
349 |
475 |
560 |
426 |
448 |
1x185 |
25 |
36 |
1480 |
425 |
505 |
375 |
395 |
545 |
635 |
482 |
508 |
1x240 |
25 |
38 |
1730 |
505 |
595 |
436 |
459 |
645 |
745 |
560 |
590 |
1x300 |
25 |
40 |
1930 |
580 |
680 |
493 |
497 |
740 |
845 |
635 |
640 |
1x400 |
35 |
44 |
2380 |
675 |
770 |
560 |
561 |
845 |
940 |
721 |
724 |
1x500 |
35 |
47 |
2720 |
780 |
865 |
639 |
631 |
955 |
1050 |
822 |
812 |
1x625 |
35 |
50 |
3170 |
910 |
1054 |
719 |
692 |
1115 |
1160 |
926 |
891 |
1x800 |
35 |
54 |
3770 |
1050 |
1195 |
825 |
794 |
1270 |
1340 |
1062 |
1022 |
3x25 |
16 |
41 |
1490 |
113 |
117 |
143 |
148 |
3x35 |
16 |
44 |
1740 |
136 |
138 |
173 |
178 |
3x50 |
16 |
46 |
2160 |
160 |
162 |
206 |
210 |
3x70 |
16 |
50 |
2590 |
199 |
199 |
257 |
256 |
3x95 |
16 |
54 |
2920 |
242 |
238 |
313 |
307 |
3x120 |
16 |
57 |
3360 |
280 |
271 |
360 |
349 |
3x150 |
25 |
61 |
3690 |
318 |
304 |
410 |
392 |
3x185 |
25 |
65 |
4700 |
365 |
345 |
469 |
443 |
3x240 |
25 |
70 |
5160 |
431 |
401 |
553 |
513 |
3x300 |
25 |
76 |
6630 |
495 |
460 |
629 |
573 |
АПвЭВ-8,7/15
- Толщина изоляции — 4,5 мм
- Номинальное напряжение — 8,7/15 кВ
- Максимально допустимое рабочее напряжение — 17,5 кВ
- Испытательное напряжение — 30,5 кВ
Число и номинальное сечение жил, мм2 |
Минимальное сечение экрана,* мм2 |
Наружный диаметр кабеля, мм |
Масса кабеля, кг/км (ориентировочно) |
Допустимые токовые нагрузки, А |
кабелей с алюминиевой жилой |
кабелей с медной жилой |
при прокладке в воздухе |
при прокладке в земле |
при прокладке в воздухе |
при прокладке в земле |
треуг. |
в плоек. |
треуг. |
в плоек. |
треуг. |
в плоек. |
треуг. |
в плоек. |
1x25 |
16 |
23 |
630 |
132 |
151 |
123 |
129 |
170 |
194 |
158 |
166 |
1x35 |
16 |
26 |
720 |
157 |
180 |
150 |
158 |
201 |
234 |
193 |
203 |
1x50 |
16 |
29 |
850 |
188 |
222 |
177 |
187 |
245 |
290 |
229 |
241 |
1x70 |
16 |
30 |
990 |
237 |
277 |
217 |
229 |
302 |
360 |
279 |
294 |
1x95 |
16 |
32 |
1070 |
288 |
339 |
260 |
274 |
370 |
436 |
334 |
352 |
1x120 |
16 |
34 |
1210 |
332 |
382 |
296 |
312 |
425 |
501 |
381 |
402 |
1x150 |
25 |
35 |
1390 |
374 |
436 |
331 |
348 |
480 |
562 |
426 |
448 |
1x185 |
25 |
37 |
1540 |
430 |
503 |
375 |
395 |
549 |
640 |
482 |
506 |
1x240 |
25 |
39 |
1880 |
510 |
586 |
436 |
459 |
647 |
747 |
560 |
586 |
1x300 |
25 |
41 |
2080 |
584 |
670 |
493 |
497 |
743 |
848 |
635 |
640 |
1x400 |
35 |
45 |
2450 |
672 |
764 |
560 |
561 |
851 |
949 |
721 |
722 |
1x500 |
35 |
48 |
2820 |
787 |
863 |
639 |
631 |
966 |
1055 |
823 |
812 |
1x625 |
35 |
51 |
3390 |
906 |
1051 |
719 |
692 |
1120 |
1170 |
920 |
876 |
1x800 |
35 |
55 |
3990 |
1046 |
1204 |
825 |
794 |
1284 |
1350 |
1060 |
1020 |
3x25 |
16 |
44 |
1730 |
120 |
115 |
154 |
148 |
3x35 |
16 |
47 |
2120 |
141 |
145 |
181 |
186 |
3x50 |
16 |
50 |
2540 |
163 |
165 |
209 |
212 |
3x70 |
16 |
54 |
2810 |
202 |
202 |
260 |
260 |
3x95 |
16 |
58 |
3270 |
245 |
241 |
315 |
310 |
3x120 |
16 |
61 |
3750 |
283 |
274 |
364 |
352 |
3x150 |
25 |
65 |
4120 |
320 |
308 |
411 |
396 |
3x185 |
25 |
69 |
4890 |
367 |
350 |
471 |
450 |
3x240 |
25 |
75 |
5420 |
433 |
406 |
556 |
522 |
3x300 |
25 |
80 |
7040 |
498 |
466 |
640 |
600 |
* необходимое сечение экрана указывается потребителем при заказе (в пределах от 16 мм2 до 70 мм2). Масса кабелей рассчитана для минимальных сечений экрана.
АПвЭВ-12/20
- Толщина изоляции — 5,5 мм
- Номинальное напряжение — 12/20 кВ
- Максимально допустимое рабочее напряжение — 24 кВ
- Испытательное напряжение — 42 кВ
Число и номинальное сечение жил, мм2 |
Минимальное сечение экрана,* мм2 |
Наружный диаметр кабеля, мм |
Масса кабеля, кг/км (ориентировочно) |
Допустимые токовые нагрузки, А |
кабелей с алюминиевой жилой |
кабелей с медной жилой |
при прокладке в воздухе |
при прокладке в земле |
при прокладке в воздухе |
при прокладке в земле |
треуг. |
в плоек. |
треуг. |
в плоек. |
треуг. |
в плоек. |
треуг. |
в плоек. |
1x35 |
16 |
28 |
780 |
160 |
179 |
150 |
158 |
203 |
228 |
192 |
202 |
1x50 |
16 |
31 |
920 |
190 |
218 |
177 |
187 |
245 |
291 |
228 |
239 |
1x70 |
16 |
32 |
1100 |
233 |
267 |
217 |
229 |
304 |
360 |
278 |
293 |
1x95 |
16 |
34 |
1160 |
290 |
336 |
260 |
274 |
370 |
438 |
333 |
351 |
1x120 |
16 |
36 |
1310 |
330 |
379 |
296 |
312 |
426 |
503 |
379 |
399 |
1x150 |
25 |
37 |
1460 |
370 |
432 |
331 |
348 |
483 |
565 |
425 |
448 |
1x185 |
25 |
39 |
1640 |
425 |
493 |
375 |
395 |
553 |
646 |
479 |
506 |
1x240 |
25 |
41 |
1990 |
504 |
579 |
436 |
459 |
652 |
751 |
558 |
583 |
1x300 |
25 |
43 |
2120 |
569 |
659 |
492 |
497 |
748 |
858 |
633 |
640 |
1x400 |
35 |
47 |
2570 |
670 |
758 |
560 |
560 |
859 |
961 |
720 |
720 |
1x500 |
35 |
50 |
ЗОЮ |
774 |
861 |
639 |
631 |
972 |
1070 |
815 |
810 |
1x625 |
35 |
53 |
3610 |
912 |
1070 |
718 |
691 |
ИЗО |
1184 |
911 |
860 |
1x800 |
35 |
57 |
4130 |
1040 |
1216 |
823 |
792 |
1300 |
1360 |
1034 |
981 |
3x35 |
16 |
52 |
2300 |
143 |
143 |
184 |
186 |
3x50 |
16 |
54 |
2840 |
168 |
169 |
217 |
218 |
3x70 |
16 |
58 |
3150 |
208 |
206 |
267 |
265 |
3x95 |
16 |
62 |
3650 |
250 |
247 |
321 |
318 |
3x120 |
16 |
66 |
4100 |
286 |
277 |
366 |
360 |
3x150 |
25 |
70 |
4400 |
322 |
312 |
414 |
401 |
3x185 |
25 |
74 |
5150 |
370 |
356 |
475 |
458 |
3x240 |
25 |
79 |
5900 |
437 |
411 |
560 |
528 |
АПвЭВ-20
- Толщина изоляции — 6,0 мм
- Номинальное напряжение — 20 кВ
- Максимально допустимое рабочее напряжение — 24 кВ
- Испытательное напряжение — 50 кВ
Число и номинальное сечение жил, мм2 |
Минимальное сечение экрана,* мм2 |
Наружный диаметр кабеля, мм |
Масса кабеля, кг/км (ориентировочно) |
Допустимые токовые нагрузки, А |
кабелей с алюминиевой жилой |
кабелей с медной жилой |
при прокладке в воздухе |
при прокладке в земле |
при прокладке в воздухе |
при прокладке в земле |
треуг. |
в плоек. |
треуг. |
в плоек. |
треуг. |
в плоек. |
треуг. |
в плоек. |
1x35 |
16 |
30 |
840 |
162 |
179 |
150 |
158 |
203 |
25 |
192 |
192 |
1x50 |
16 |
33 |
1010 |
190 |
187 |
177 |
186 |
248 |
291 |
228 |
238 |
1x70 |
16 |
34 |
1180 |
232 |
232 |
217 |
228 |
306 |
360 |
278 |
292 |
1x95 |
16 |
36 |
1280 |
286 |
332 |
259 |
273 |
372 |
438 |
333 |
350 |
1x120 |
16 |
38 |
1420 |
330 |
378 |
295 |
311 |
428 |
505 |
379 |
398 |
1x150 |
25 |
39 |
1580 |
370 |
429 |
330 |
347 |
487 |
568 |
425 |
448 |
1x185 |
25 |
41 |
1760 |
422 |
491 |
375 |
394 |
555 |
649 |
479 |
506 |
1x240 |
25 |
43 |
2090 |
500 |
579 |
435 |
458 |
654 |
755 |
558 |
55 |
1x300 |
25 |
45 |
2300 |
567 |
657 |
492 |
500 |
750 |
860 |
630 |
644 |
1x400 |
35 |
49 |
2730 |
663 |
755 |
560 |
562 |
864 |
969 |
716 |
722 |
1x500 |
35 |
52 |
3260 |
769 |
860 |
640 |
619 |
980 |
1073 |
809 |
801 |
1x625 |
35 |
55 |
3820 |
912 |
1077 |
718 |
691 |
1141 |
1199 |
903 |
858 |
1x800 |
35 |
59 |
4380 |
1049 |
1222 |
822 |
792 |
1319 |
1376 |
1001 |
969 |
3x35 |
16 |
55 |
2100 |
143 |
143 |
186 |
188 |
3x50 |
16 |
57 |
2530 |
172 |
172 |
221 |
221 |
3x70 |
16 |
61 |
2950 |
210 |
206 |
270 |
265 |
3x95 |
16 |
65 |
3460 |
258 |
249 |
332 |
321 |
3x120 |
16 |
70 |
3830 |
289 |
280 |
370 |
360 |
3x150 |
25 |
74 |
4580 |
326 |
313 |
417 |
403 |
3x185 |
25 |
78 |
5100 |
372 |
358 |
479 |
461 |
3x240 |
25 |
84 |
6270 |
436 |
413 |
560 |
531 |
* необходимое сечение экрана указывается потребителем при заказе (в пределах от 16 мм2 до 70 мм2). Масса кабелей рассчитана для минимальных сечений экрана.
АПвЭВ-18/30
- Толщина изоляции — 8,0 мм
- Номинальное напряжение — 18/30 кВ
- Максимально допустимое рабочее напряжение — 36 кВ
- Испытательное напряжение — 63 кВ
Число и номинальное сечение жил, мм2 |
Минимальное сечение экрана,* мм2 |
Наружный диаметр кабеля, мм |
Масса кабеля, кг/км (ориентировочно) |
Допустимые токовые нагрузки, А |
кабелей с алюминиевой жилой |
кабелей с медной жилой |
при прокладке в воздухе |
при прокладке в земле |
при прокладке в воздухе |
при прокладке в земле |
треуг. |
в плоек. |
треуг. |
в плоек. |
треуг. |
в плоек. |
треуг. |
в плоек. |
1x35 |
16 |
30 |
840 |
162 |
179 |
150 |
158 |
203 |
25 |
192 |
192 |
1x50 |
16 |
33 |
1010 |
190 |
187 |
177 |
186 |
248 |
291 |
228 |
238 |
1x70 |
16 |
34 |
1180 |
232 |
232 |
217 |
228 |
306 |
360 |
278 |
292 |
1x95 |
16 |
36 |
1280 |
286 |
332 |
259 |
273 |
372 |
438 |
333 |
350 |
1x120 |
16 |
38 |
1420 |
330 |
378 |
295 |
311 |
428 |
505 |
379 |
398 |
1x150 |
25 |
39 |
1580 |
370 |
429 |
330 |
347 |
487 |
568 |
425 |
448 |
1x185 |
25 |
41 |
1760 |
422 |
491 |
375 |
394 |
555 |
649 |
479 |
506 |
1x240 |
25 |
43 |
2090 |
500 |
579 |
435 |
458 |
654 |
755 |
558 |
55 |
1x300 |
25 |
45 |
2300 |
567 |
657 |
492 |
500 |
750 |
860 |
630 |
644 |
1x400 |
35 |
49 |
2730 |
663 |
755 |
560 |
562 |
864 |
969 |
716 |
722 |
1x500 |
35 |
52 |
3260 |
769 |
860 |
640 |
619 |
980 |
1073 |
809 |
801 |
1x625 |
35 |
55 |
3820 |
912 |
1077 |
718 |
691 |
1141 |
1199 |
903 |
858 |
1x800 |
35 |
59 |
4380 |
1049 |
1222 |
822 |
792 |
1319 |
1376 |
1001 |
969 |
3x35 |
16 |
55 |
2100 |
143 |
143 |
186 |
188 |
3x50 |
16 |
57 |
2530 |
172 |
172 |
221 |
221 |
3x70 |
16 |
61 |
2950 |
210 |
206 |
270 |
265 |
3x95 |
16 |
65 |
3460 |
258 |
249 |
332 |
321 |
3x120 |
16 |
70 |
3830 |
289 |
280 |
370 |
360 |
3x150 |
25 |
74 |
4580 |
326 |
313 |
417 |
403 |
3x185 |
25 |
78 |
5100 |
372 |
358 |
479 |
461 |
3x240 |
25 |
84 |
6270 |
436 |
413 |
560 |
531 |
АПвЭВ-35
- Толщина изоляции — 9,0 мм
- Номинальное напряжение — 35 кВ
- Максимально допустимое рабочее напряжение — 40,5 кВ
- Испытательное напряжение — 88 кВ
Число и номинальное сечение жил, мм2 |
Минимальное сечение экрана,* мм2 |
Наружный диаметр кабеля, мм |
Масса кабеля, кг/км (ориентировочно) |
Допустимые токовые нагрузки, А |
кабелей с алюминиевой жилой |
кабелей с медной жилой |
при прокладке в воздухе |
при прокладке в земле |
при прокладке в воздухе |
при прокладке в земле |
треуг. |
в плоек. |
треуг. |
в плоек. |
треуг. |
в плоек. |
треуг. |
в плоек. |
1x35 |
16 |
30 |
840 |
162 |
179 |
150 |
158 |
203 |
25 |
192 |
192 |
1x50 |
16 |
33 |
1010 |
190 |
187 |
177 |
186 |
248 |
291 |
228 |
238 |
1x70 |
16 |
34 |
1180 |
232 |
232 |
217 |
228 |
306 |
360 |
278 |
292 |
1x95 |
16 |
36 |
1280 |
286 |
332 |
259 |
273 |
372 |
438 |
333 |
350 |
1x120 |
16 |
38 |
1420 |
330 |
378 |
295 |
311 |
428 |
505 |
379 |
398 |
1x150 |
25 |
39 |
1580 |
370 |
429 |
330 |
347 |
487 |
568 |
425 |
448 |
1x185 |
25 |
41 |
1760 |
422 |
491 |
375 |
394 |
555 |
649 |
479 |
506 |
1x240 |
25 |
43 |
2090 |
500 |
579 |
435 |
458 |
654 |
755 |
558 |
55 |
1x300 |
25 |
45 |
2300 |
567 |
657 |
492 |
500 |
750 |
860 |
630 |
644 |
1x400 |
35 |
49 |
2730 |
663 |
755 |
560 |
562 |
864 |
969 |
716 |
722 |
1x500 |
35 |
52 |
3260 |
769 |
860 |
640 |
619 |
980 |
1073 |
809 |
801 |
1x625 |
35 |
55 |
3820 |
912 |
1077 |
718 |
691 |
1141 |
1199 |
903 |
858 |
1x800 |
35 |
59 |
4380 |
1049 |
1222 |
822 |
792 |
1319 |
1376 |
1001 |
969 |
3x35 |
16 |
55 |
2100 |
143 |
143 |
186 |
188 |
3x50 |
16 |
57 |
2530 |
172 |
172 |
221 |
221 |
3x70 |
16 |
61 |
2950 |
210 |
206 |
270 |
265 |
3x95 |
16 |
65 |
3460 |
258 |
249 |
332 |
321 |
3x120 |
16 |
70 |
3830 |
289 |
280 |
370 |
360 |
3x150 |
25 |
74 |
4580 |
326 |
313 |
417 |
403 |
3x185 |
25 |
78 |
5100 |
372 |
358 |
479 |
461 |
3x240 |
25 |
84 |
6270 |
436 |
413 |
560 |
531 |
* необходимое сечение экрана указывается потребителем при заказе (в пределах от 16 мм2 до 70 мм2). Масса кабелей рассчитана для минимальных сечений экрана.
