КВВБГ
Кабель контрольный
ГОСТ 1508-78
Назначение
Кабель предназначен для неподвижного присоединения к электрическим приборам, аппаратам и распределительным устройствам с номинальным переменным напряжением до 660 В частотой до 100 Гц или постоянным напряжением до 1000 В при температуре окружающей среды от -50°C до +50°С.
Кабель предназначен для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках, в том числе в условиях воздействия агрессивных сред, при наличии механических воздействий, но без значительных растягивающих усилий.

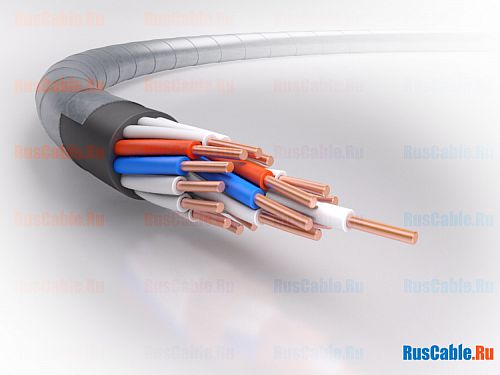

Конструкция
- Жила: медная однопроволочная
- Изоляция: ПВХ-пластикат
- Оболочка: ПВХ-пластикат
- Защитный покров: БГ
Изолированные жилы должны быть скручены. Допускается изготовление сердечника, имеющего в центре до четырех изолированных жил без скрутки, при наличии последующих повивов.
Кабели должны иметь цифровую или цветовую маркировку изолированных жил. При цифровой маркировке цвет цифр должен отличаться от цвета изоляции. Расстояние между цифрами должно быть не более 35 мм. Цветовая маркировка выполняется сплошной или в виде полос.
Конструктивные параметры
Число и сечение жил
| Номинальное сечение жил, мм2 | Число жил |
|
0,75
|
4; 5; 7; 10; 14; 19; 27; 37; 52; 61
|
|
1,0
|
4; 5; 7; 10; 14; 19; 27; 37; 52; 61
|
|
1,5
|
4; 5; 7; 10; 14; 19; 27; 37; 52; 61
|
|
2,5
|
4; 5; 7; 10; 14; 19; 27; 37
|
|
4,0
|
4; 7; 10
|
|
6,0
|
4; 7; 10
|
Толщина изоляции
| Номинальное сечение жил, мм2 | Номинальная толщина изоляции, мм |
|
0,75; 1,0; 1,5; 2,5
|
0,6
|
|
4,0; 6,0
|
0,7
|
Толщина оболочки
| Диаметр кабеля под оболочкой, мм | Номинальная толщина оболочки, мм |
|
до 6,0
|
1,2
|
|
от 6,0 до 15
|
1,5
|
|
от 15 до 20
|
1,7
|
|
от 20 до 30
|
1,9
|
|
от 30 до 40
|
2,1
|
|
свыше 40
|
2,3
|
Наружный диаметр
| Число жил | Наружный диаметр, мм |
| S=0,75 мм2 | |
|
4
|
11
|
|
5
|
11
|
|
7
|
13
|
|
10
|
15
|
|
14
|
16
|
|
19
|
18
|
|
27
|
20
|
|
37
|
23
|
|
52
|
26
|
|
61
|
27
|
| S=1 мм2 | |
|
4
|
11
|
|
5
|
12
|
|
7
|
13
|
|
10
|
15
|
|
14
|
17
|
|
19
|
19
|
|
27
|
21
|
|
37
|
24
|
|
52
|
27
|
|
61
|
29
|
| S=1,5 мм2 | |
|
4
|
12
|
|
5
|
13
|
|
7
|
14
|
|
10
|
17
|
|
14
|
18
|
|
19
|
20
|
|
27
|
23
|
|
37
|
25
|
|
52
|
29
|
|
61
|
31
|
| S=2,5 мм2 | |
|
4
|
13
|
|
5
|
14
|
|
7
|
15
|
|
10
|
19
|
|
14
|
20
|
|
19
|
22
|
|
27
|
26
|
|
37
|
29
|
| S=4 мм2 | |
|
4
|
15
|
|
7
|
18
|
|
10
|
22
|
| S=6 мм2 | |
|
4
|
17
|
|
7
|
19
|
|
10
|
24
|
Масса кабеля
| Число жил | Масса, кг/км |
|
S=0,75 мм2
|
|
|
4
|
230
|
|
5
|
250
|
|
7
|
560
|
|
10
|
390
|
|
14
|
450
|
|
19
|
650
|
|
27
|
820
|
|
37
|
990
|
|
52
|
1200
|
|
61
|
1300
|
|
S=1 мм2
|
|
|
4
|
250
|
|
5
|
290
|
|
7
|
340
|
|
10
|
780
|
|
14
|
620
|
|
19
|
730
|
|
27
|
920
|
|
37
|
1100
|
|
52
|
1400
|
|
61
|
1600
|
|
S=1,5 мм2
|
|
|
4
|
300
|
|
5
|
340
|
|
7
|
390
|
|
10
|
630
|
|
14
|
720
|
|
19
|
860
|
|
27
|
1100
|
|
37
|
1300
|
|
52
|
1800
|
|
61
|
2000
|
|
S=2,5 мм2
|
|
|
4
|
370
|
|
5
|
410
|
|
7
|
490
|
|
10
|
790
|
|
14
|
920
|
|
19
|
1100
|
|
27
|
1400
|
|
37
|
1800
|
|
S=4 мм2
|
|
|
4
|
470
|
|
7
|
770
|
|
10
|
1000
|
|
S=6 мм2
|
|
|
4
|
700
|
|
7
|
960
|
|
10
|
1300
|
Требования к электрическим параметрам
Кабели должны выдерживать в течении 5 минут испытание переменным напряжением 2500 В частотой 50 Гц.
Сопротивление изоляции жил кабелей, пересчитанное на 1 км длины и температуру 20°С, должно быть не менее 6 МОм.
Условия эксплуатации
Длительно допустимая температура на жиле должна быть не более 70°C. Средний срок службы кабелей сооставляет 15 лет при прокладке в земле и на эстакадах и 20 лет при прокладке в помещениях, каналах и туннелях.
