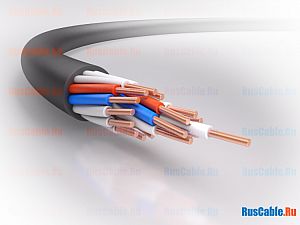

КВВГнг

Кабель контрольный

КВВГнг
Группы кабельно-проводниковой продукцииГруппы кабельно-проводниковой продукции

В группах

Кабели контрольные, управления и связи
Кабели контрольные

ГОСТ 1508-78

Назначение

Кабель предназначен для неподвижного присоединения к электрическим приборам, аппаратам и распределительным устройствам с номинальным переменным напряжением до 660 В частотой до 100 Гц или постоянным напряжением до 1000 В при температуре окружающей среды от -50°C до +50°С.

Применяются для обеспечения пожарной безопасности кабельных цепей при прокладке в пучках.

Конструкция

  • Жила: медная однопроволочная
  • Изоляция: ПВХ-пластикат
  • Оболочка: ПВХ-пластикат пониженной горючести

Изолированные жилы должны быть скручены. Допускается изготовление сердечника, имеющего в центре до четырех изолированных жил без скрутки, при наличии последующих повивов.

Кабели должны иметь цифровую или цветовую маркировку изолированных жил. При цифровой маркировке цвет цифр должен отличаться от цвета изоляции. Расстояние между цифрами должно быть не более 35 мм. Цветовая маркировка выполняется сплошной или в виде полос.

Конструктивные параметры

Число и сечение жил

Номинальное сечение жил, мм2 Число жил
0,75
4; 5; 7; 10; 14; 19; 27; 37; 52; 61
1,0
4; 5; 7; 10; 14; 19; 27; 37; 52; 61
1,5
4; 5; 7; 10; 14; 19; 27; 37; 52; 61
2,5
4; 5; 7; 10; 14; 19; 27; 37
4,0
4; 7; 10
6,0
4; 7; 10

Толщина изоляции

Номинальное сечение жил, мм2 Номинальная толщина изоляции, мм
0,75; 1,0; 1,5; 2,5
0,6
4,0; 6,0
0,7

Толщина оболочки

Диаметр кабеля под оболочкой, мм Номинальная толщина оболочки, мм
до 6,0
1,2
от 6,0 до 15
1,5
от 15 до 20
1,7
от 20 до 30
1,9
от 30 до 40
2,1
свыше 40
2,3

Требования к электрическим параметрам

Кабели должны выдерживать в течении 5 минут испытание переменным напряжением 2500 В частотой 50 Гц.

Сопротивление изоляции жил кабелей, пересчитанное на 1 км длины и температуру 20°С, должно быть не менее 6 МОм.

Условия эксплуатации

Длительно допустимая температура на жиле должна быть не более 70°C. Средний срок службы кабелей сооставляет 15 лет при прокладке в земле и на эстакадах и 20 лет при прокладке в помещениях, каналах и туннелях.

Информация

Обновлено

1 августа 2015
