ПЭТСД

Провод обмоточный с эмалево-волокнистой изоляцией

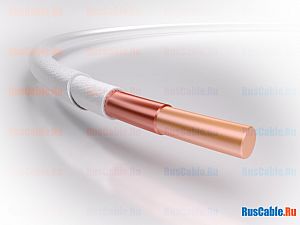

ПЭТСД

ТУ 16.К71-020-88

Конструктивные особенности

Провод с круглой или прямоугольной медной жилой, изолированной теплостойкой эмалью, с двухслойной обмоткой стеклонитями, с подклейкой и пропиткой нагревостойким лаком.

Предназначен для обмоток электрических машин с повышенными требованиями по электрической и механической прочности.

Температурный индекс: 180°С

Конструктивные параметры

Номинальная удвоенная толщина изоляции круглых проводов, мм

Номинальный диаметр жилы, мм Нормальная изоляция Утоненная изоляция
до 0,95
0,25-0,35
0,15-0,20
1,0-1,56
0,27-0,35
0,16-0,21
1,6-1,7
0,27-0,35
0,20-0,23
1,8-2,12
0,27-0,35
0,20-0,23
2,24-5,2
0,33-0,36
-

Номинальная удвоенная толщина изоляции прямоугольных проводов, мм

(B-b) при a, мм (A-a) при b, мм
0,9-2,0 2,12-3,75 4,56 1,18 2,12-2,50 2,65-3,35 3,55-4,5 4,75-5,6 6,0-7,1 75-8 8,5-12,5 13-14
-
0,47
0,47
-
0,53
0,53
0,53
0,56
0,58
0,6
-
-

Максимальный размер прямоугольных проводов, мм

b, мм a, мм
0,90-2,00 2,12-3,55
2,80
3,26
-
3,15
3,61
-
4,00
4,46
4,52
4,50
4,96
5,02
4,75
5,21
5,27
5,00
5,46
5,52
5,60
6,06
6,12
6,00
6,46
6,52
6,30
6,78
6,84
6,70
7,18
7,24
6,90
-
7,44
7,10
7,58
7,64
7,50
7,98
8,04
8,00
8,48
8,54
9,00
9,48
-
10,00
10,48
-

Электрические параметры

Пробивное напряжение проводов с эмалево-волокнистой изоляцией составляет 800-1000 В.
