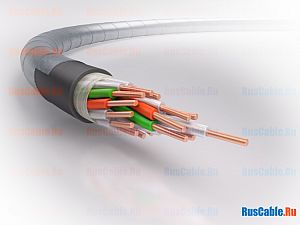

СБПБГ

Кабель сигнально-блокировочный

СБПБГ
Группы кабельно-проводниковой продукцииГруппы кабельно-проводниковой продукции

В группах

Кабели контрольные, управления и связи
Кабели сигнально-блокировочные

ГОСТ Р 51312-99

Применение

Кабель предназначен для электрических установок железнодорожной сигнализации, централизации и блокировки с номинальным переменным напряжением 380 В или постоянным напряжением 700 В, при температуре окружающей среды от -50°С до +60°С.

Кабель рекомендуется для прокладки на воздухе.

Элементы конструкции

  • Жила: медная
  • Изоляция: полиэтилен
  • Оболочка: полиэтилен
  • Защитный покров: типа БГ

Конструктивные параметры

Кабели выпускаются с однопроволочными медными жилами с номинальным диаметром 0,9 или 1,0 мм с толщиной полиэтиленовой изоляции — 0,45 мм. Сердечник кабеля строится на основе изолированных жил или пар жил.

  • Число пар может составлять: 1, 3, 4, 7, 10, 12, 14, 19, 24, 27, 30.
  • Число жил может составлять: 2, 3, 4, 5, 7, 9, 12, 16, 19, 21, 24, 27, 30, 33, 37, 42, 48, 61.
  • Для бронированных кабелей с числом жил до 7 допускается выполнять изоляцию с толщиной 0,9 мм.

Изолированные жилы или пары скручивают концентрическими повивами. Кабели должны иметь цифровую или цветовую маркировку изолированных жил. Поверх скрученных жил накладывается поясная изоляция, на которую накладывается оболочка или защитный покров. Номинальная толщина оболочки составляет 1,5-2,0 мм в зависимости от диаметра кабеля.

Справочные значения наружных диаметров и масс кабелей с диаметром токопроводящих жил 1,0 мм отдельных типоразмеров указаны в таблицах. С учетом допусков реальные значения могут отличаться на 5-10% в меньшую или большую сторону.

Требования к электрическим параметрам

Кабели должны выдерживать в течении 1 мин испытание переменным напряжением 2500 В частотой 50 Гц, сопротивление изоляции жил кабелей, пересчитанное на 1 км длины, должно быть не менее 5000 МОм.
