Высокоскоростная съемка испытаний кабельных хомутов

Предлагаем Вашему вниманию кадры, демонстрирующие процессы происходящие при коротком замыкании высоковольтных однофазных кабелей с изоляцией из сшитого полиэтилена. Испытание состоит из двух опытов.

Видео процесса

Идет загрузка медиаплэера

ОПЫТ №1

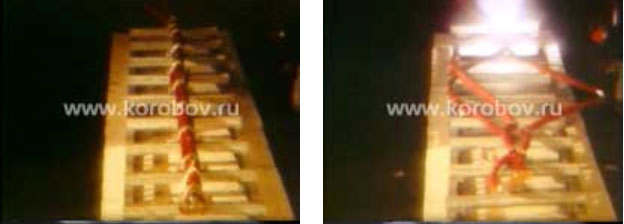

Три однофазных кабеля закреплены с помощью скотча.

При коротком замыкании, под действием электродинамических сил, скотч разрывается и каждая фаза кабеля устремляется от центра пучка из трех кабелей.

Опыт доказывает необходимость применения для монтажа кабеля с изоляцией из сшитого полиэтилена специализированных креплений (хомутов), выдерживающих электродинамические нагрузки, возникающих при коротком замыкании.

ОПЫТ №2

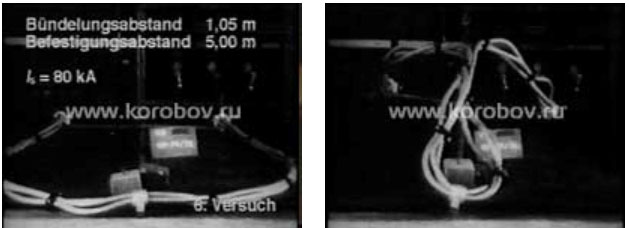

Три однофазных кабеля закреплены с помощью специализированных хомутов на расстоянии 1,05 метра, ток короткого замыкания 80кА.

В связи с увеличенным расстоянием между хомутами, под воздействием электродинамических сил, и как следствие, равнозначного устремления фаз кабеля от цента пучка (с максимумом в центре между хомутами), произошло смешение (уменьшение) расстояния между хомутами и кабельной линии в целом.

Опыт доказывает необходимость применения специализированных консолей для монтажа хомутов, выдерживающих не только статические нагрузки в вертикальной плоскости (сверху-вниз).

ВЫВОД

Высокоскоростное видео снятое в лабораторных условиях, позволяет полностью оценить необходимость грамотного подхода к прокладке кабеля с изоляцией из СПЭ уже на стадии проектирования. В расчет надо принимать не только надежность креплений кабеля, но и в целом кабельную систему, куда входят несущие профили, консоли для установки хомутов и сами хомуты.

РЕШЕНИЕ

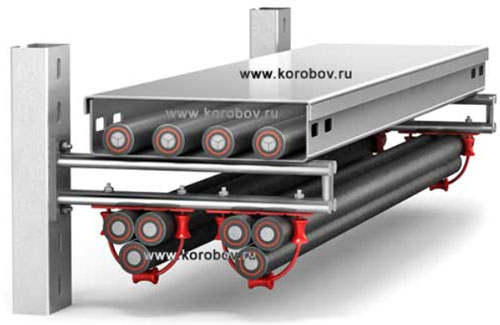

Компания КОРОБОВ предлагает комплексное решение для построения кабельных линий на промышленных объектах, напряжением от 0 до 110кВ (500кВ), куда входят:

  1. Хомуты крепления кабеля с изоляцией из СПЭ.
  2. Кабельные лотки и короба из металла толщиной 1,50 мм.
  3. Консоли с увеличенной нагрузочной способностью.

Более подробную информацию Вы можете получить на сайте компании КОРОБОВ и в каталоге, который можно заказать бесплатно почтой.
