Недавно в Питере проходила выставка «Энергетика и электротехника». По отзывам участников выставка прошла на очень приличном уровне. Но быть в Питере и не встретиться с коллегами по «кабельному цеху» было бы противоестественно для меня. В своё время, ещё в 2008 наш портал делал репортаж про Севкабель, если зайдёте в раздел видео, там есть и ролик. Кабели, кабели, кабели. Но кабельная промышленность не только конечный продукт – кабель. Это ещё и материалы, оборудование, аксессуары… Вот об аксессуарах и пойдёт речь в моём сегодняшнем фотоотчете.

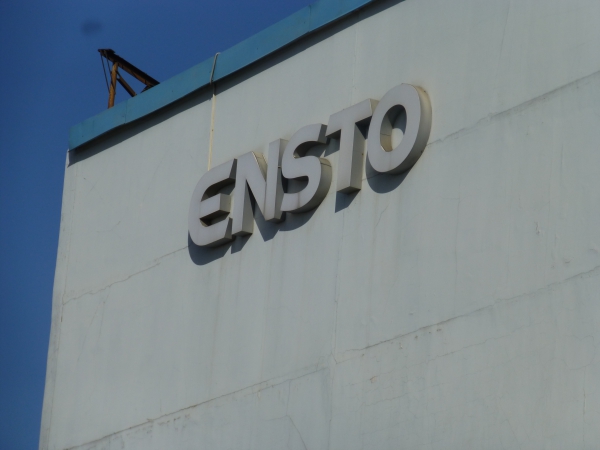

В Санкт-Петербурге, на улице с красивым названием Воздухоплавательная находится одно из сборочных подразделений международной компании с финскими корнями - ENSTO. Сразу поясню: ENSTO ЭЛЕКТРО – производство, а ENSTO РУС – продажа продукции.

На единой производственной площадке расположены и офис продаж и учебный центр, производство и складское хозяйство.
Экскурсию для нас начали с учебного центра, которые находится сразу при входе в помещение цеха.

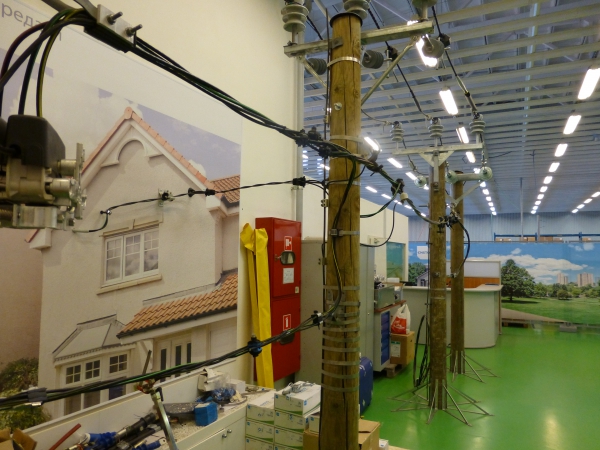

Здесь представлены образцы продукции в таком виде, как они должны быть на уже на линии. Здесь проходят обучение, знакомство как с продукцией так и ее монтажом.

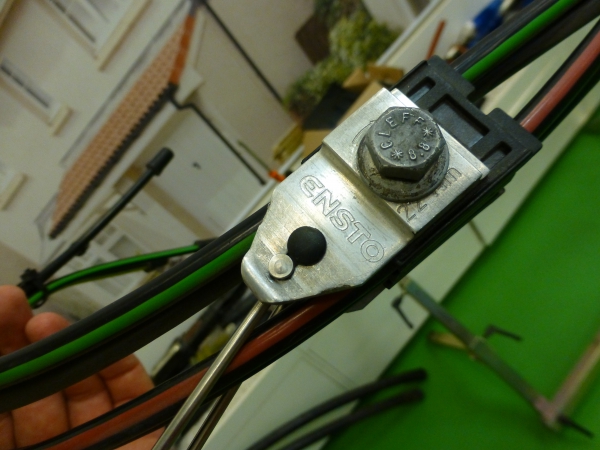

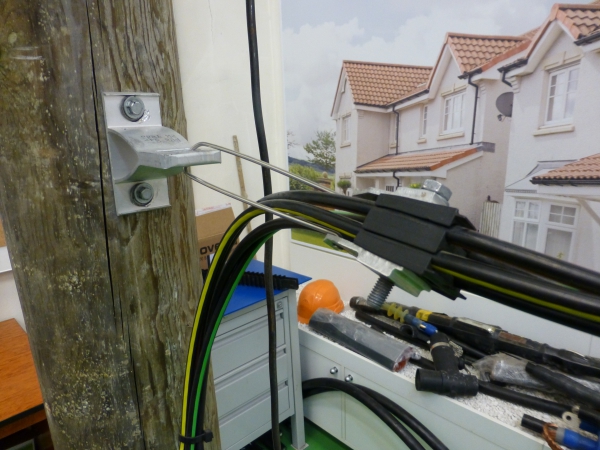

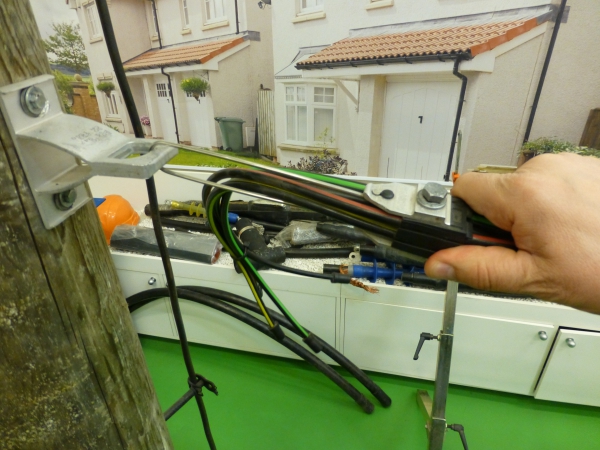

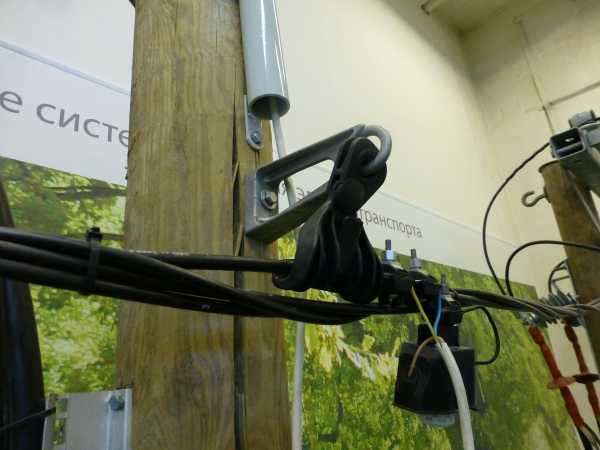

Осмотр ученой площадки начали с анкерного зажима, самого желанного продукта для копирования конкурентами. На рынке великое множество аналогов, но ENSTO пытается отстаивать свои патентные права…

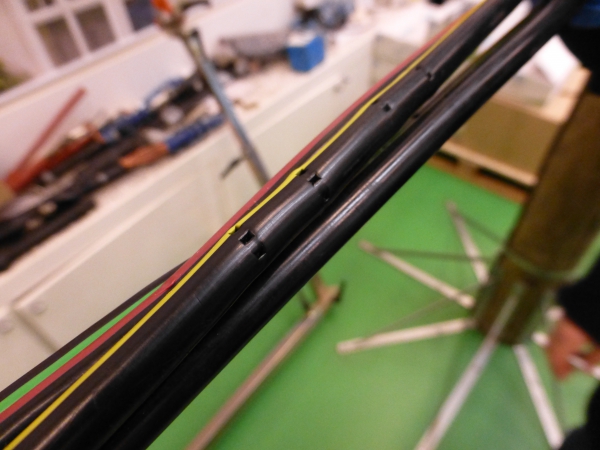

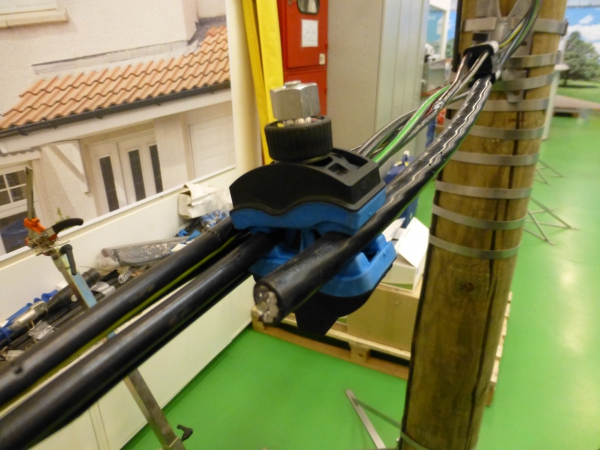

Прокалывающий зажим. Технологии его производства различные, но конкретно этот соответствует самым последним европейским стандартам.

Преимущества этого прокалывающего зажима в том, что он охватывает сразу большой диапазон сечений, в нем большое количество прокалывающих элементов, контактных элементов, внутри есть пружины, которые компенсируют разницу в сечениях.

На этой фото также анкерный зажим, но другого типа и не так часто применяемый

Магистральная конструкция СИП-4, а выше, верхняя линия – СИП-3, так называемый защищенный провод.

Поверх жилы из алюминиевого сплава (альмелек) нанесен тонкий защитный покров из СПЭ. Он служит только для защиты от схлестывания, т.е. защищает от короткого замыкания.

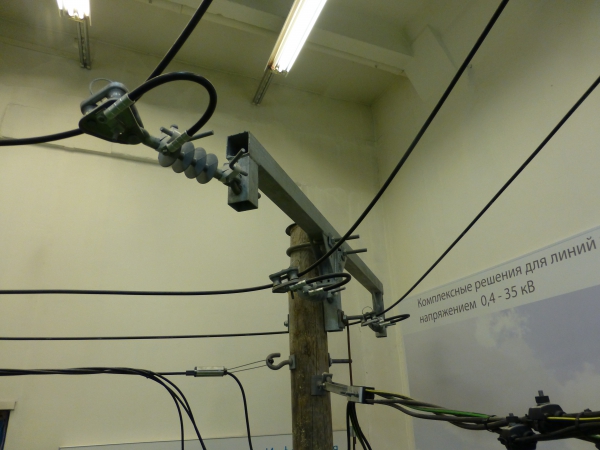

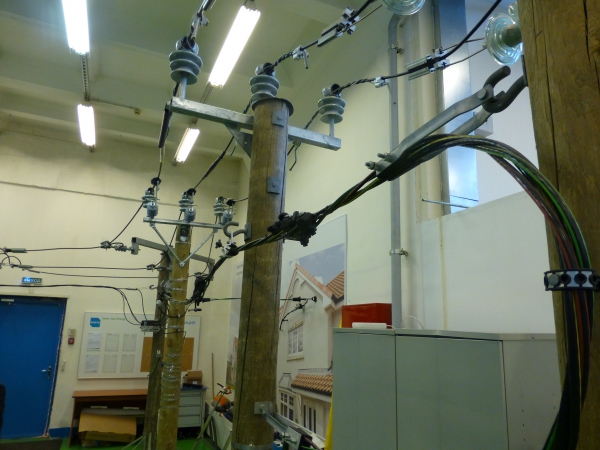

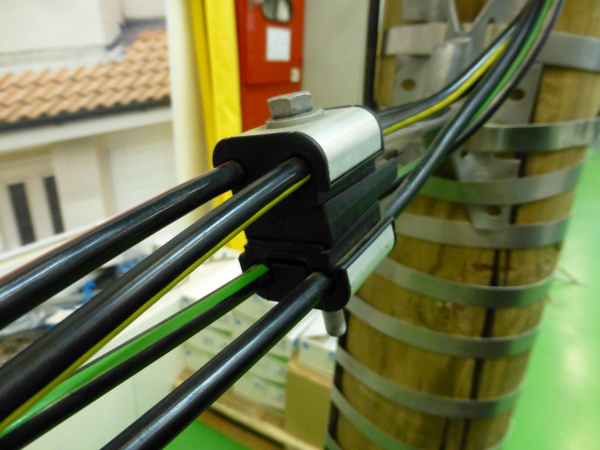

Далее ряд фото с поддерживающими конструкциями

Здорово!!!Очень интересно, СПАСИБО!

Вот, кстати, интересный момент.
В ГОСТе на СИП не предусмотрено применение СИП-4 на магистральных линиях, в то время как в соседних странах это норма, к тому же дешевле, чем СИП-2, который применяется у нас.
Я пытался выяснить чем это вызвано. Одна точка зрения, что это просто лобби одного производителя, который активно работал с СИП-2 (там применяется несущий трос из алюминиевого сплава). В «четверке» алюминиевого сплава не нужно, и вот чтобы не допустить ввода на рынок более дешевого продукта в ГОСТ запрещено применение конструкций без алюминий содержащего троса. Парадокс в том, что ПУЭ этого не запрещает.
Ну и опоры надо ставить реже, так как нагрузка равномерно распределена по всем 4м токопроводящим жилам.

Однако есть и другое мнение на этот счёт, некоторые считают вполне обоснованным запрет применения СИП-4 на магистральных линиях. Обосновывая это тем, что для монтажника проще работать с тросом, т.е. с одной жилой, а не с 4-мя. Меньше вероятность допустить ошибку. Ну и второй момент – это российская действительность. Как сказал один из серьёзных игроков на рынке СИПов, - “Если бы СИП-4 был на магистральных, то это был бы такой п…..ц кошмар, что и в бытовых проводах. Вместо десяти производителей было бы 30, т.к. технология производства существенно проще. Что было бы с качеством – понятно.

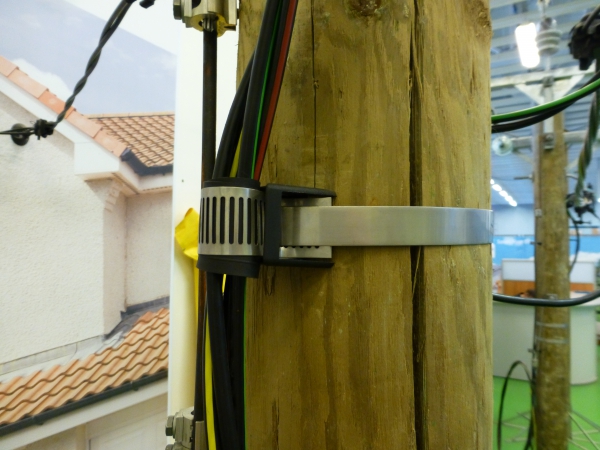

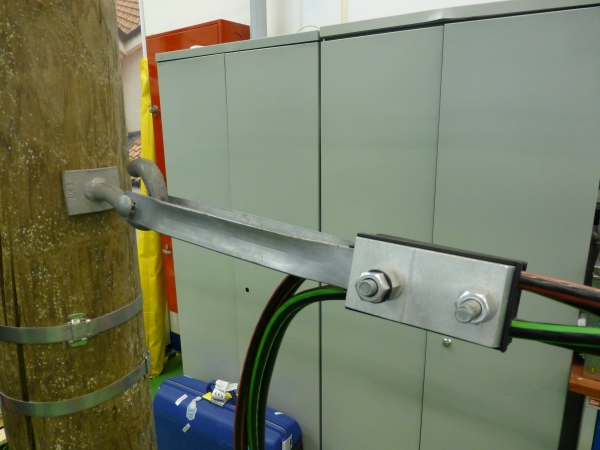

Для крепления вдоль опор используются фиксаторы.

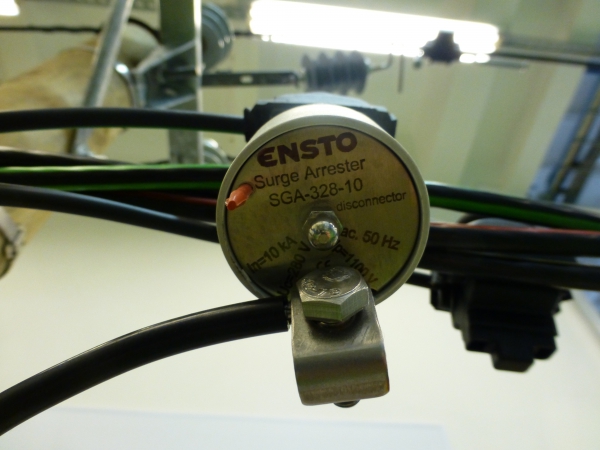

Ограничитель перенапряжения на 0,4 кВ – ОПН. Работает по следующему принципу –при прохождении тока превыщающего критическое значение, пластинка отваливается и это сразу видно, ОПН уничтожен и его необходимо заменить.

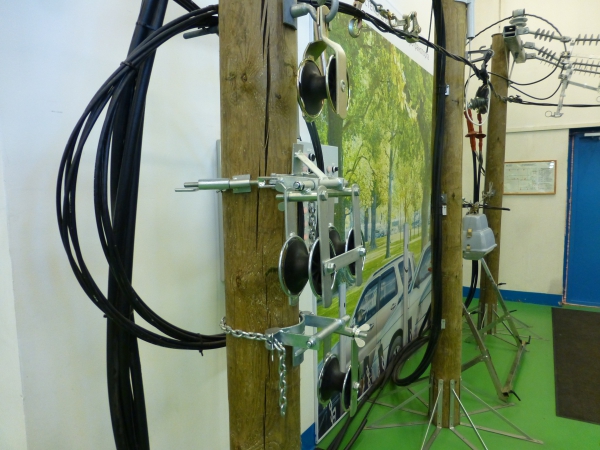

Ролики для монтажа.

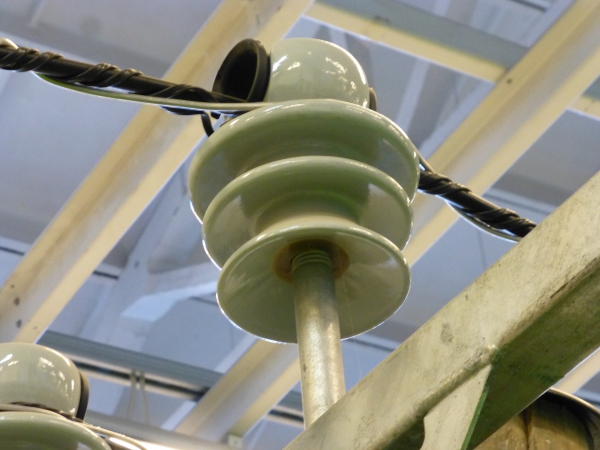

Изоляторы. Стандартная технология крепления такова: траверса со стальным штырем + пластиковый колпачок+ изолятор.
При ржавлении металла и любой срывающей нагрузке (например, опора расположена ниже остальных, разница температур и т.п.) изолятор может сорвать. Основное отличие изоляторов ENSTO собственно в его конструкции. Такой элемент как пластиковый колпачок отсутствует, а в сам фарфоровый изолятор влит пластик с конусной резьбой, по которой изолятор навинчивается на металлический стержень, это повышает надежность в эксплуатации.

добавлено 25.04.2013 в 11:02

Таких конструкций никто не делает. Сейчас основными поставщиками изоляторов являются ЮАИЗ, Гжельский фарфоровый завод, Китай и ENSTO, вроде никого не забыл…

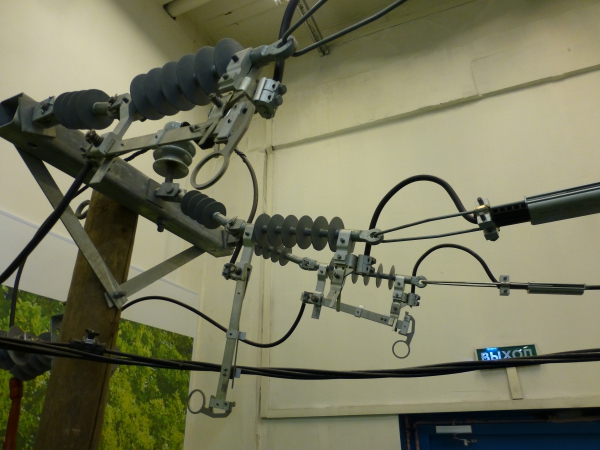

Траверсы – это металлические конструкции на которые устанавливаются изоляторы. Кстати, как мне известно, из иностранных компаний в Россию металлоконструкций никто кроме ENSTO не привозит, если ошибаюсь поправьте. И изготовлены энстовские из профильных труб, а не из уголков.

Спиральная вязка, с помощью которой дополнительно крепится изолятор также эксклюзив, не имеющий аналогов, хотя нет, аналоги есть… не знаю насколько они юридически законны…

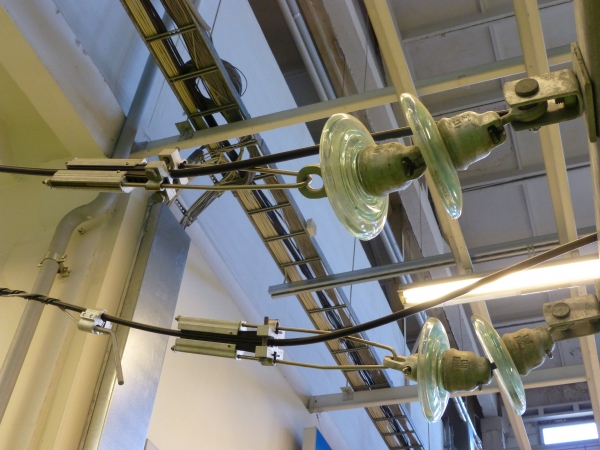

Стеклянный изолятор и анкерный зажим. ENSTO практикует продажу комплексного решения - гирлянду из 3х, 4х штук.

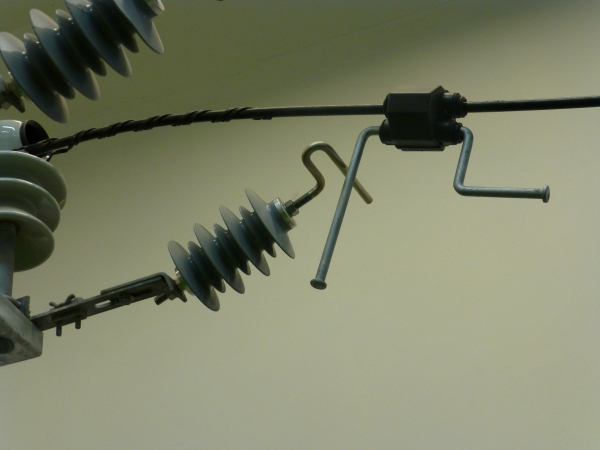

На ОПН (ограничитель перенапряжения) электрод горизонтальный, с прокола электрод вертикальный. А за счет того, что они располагаются в таком положении, то как бы кабель не качался, расстояние между электродами всегда одинаковое.

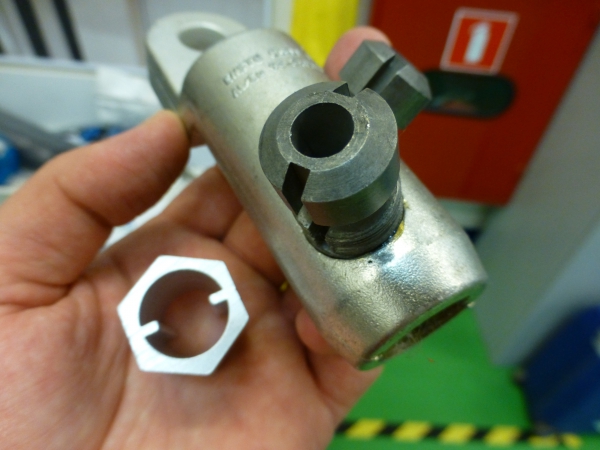

Наконечник высоковольтного напряжения ENSTO. Отличие именно этих наконечников в том, что сделан паз, для срыва в нужном месте, что значительно упрощает эксплуатацию. Эта конструкция также запатентована.

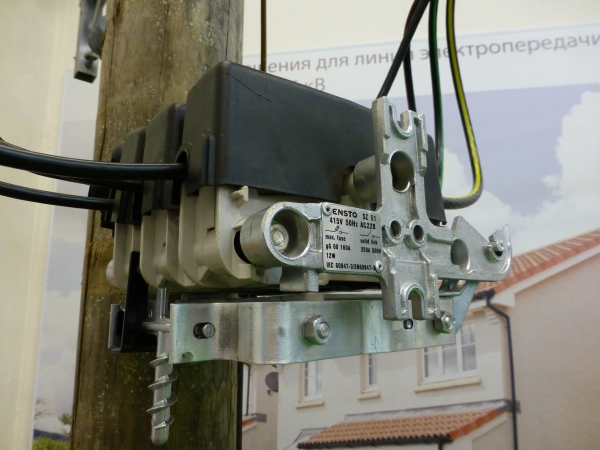

Разъединители для отвода. Его можно повесить прямо в пролете без специальной конструкции. Тоже эксклюзив ENSTO.

красиво,конечно,но бОльшая часть бесполезна.. опоры ж/б у нас ставят

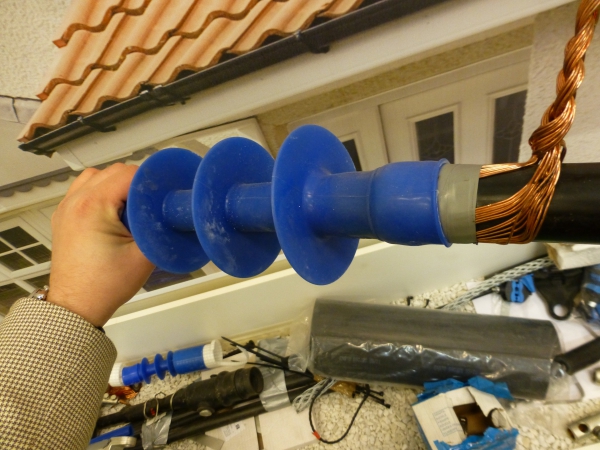

Муфты – холодная усадка. Материал – кремнийорганика.

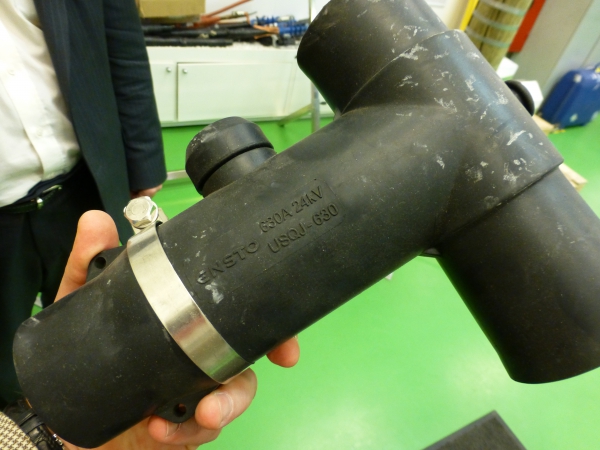

Адаптер. Он устанавливается в том месте, где кабель заходит в элегазовую ячейку и присоединяется к самому вводу. ENSTO изготавливает их только черными, экранированными. А это что значит, что они безопаснее для человека, при проведении каких-либо монтажных работ. В отличие от черных, есть ещё красные адаптеры. Они значительно дешевле и до сих пор применяются в России (за границей их давно уже нет), это потому, что они могут устанавливаться на кабели с БПИ.
Кроме того в этом адаптере (черном экранированном) есть емкостной делитель. Присоединившись к нему можно понять есть или нет напряжение и провести замер. Высокой точности тут нет, но для тех случаев, когда это необходимо сделать, это и не требуется.

Траверсы оцинкованы, кстати, в России проблемы с «правильной» цинковкой резьбы. Она должна быть оцинкована, чтобы одеть гайку не срезав цинк. У ENSTO это проблема решена, но, к сожалению, не в России, всё привозное.

Затем мы отправились на сборочное производство.
Нас встретил директор по производству Вячеслав Поликарпов (на фото справа)
Между прочим, российская команда ENSTO стала первой среди 10 заводов-производителей из 7- стран, как самая лучшая команда компании. Погордимся за наших соотечественников.

Российское сборочное производство открылось в 2008 году и далеко не сразу стало тем, что мы можем видеть сейчас. Сертификация по ISO 9001 на ENSTO – это образ жизни и философия менеджмента качества.

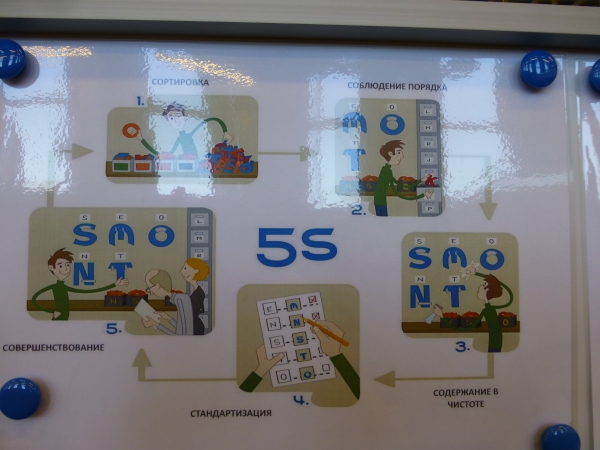

Все процессы идут по общеизвестной системе 5S. Вячеслав отметил, что если переместиться на производственную площадку ENSTO в другой стране, вы никогда не поймете в каком именно государстве находитесь, но сразу поймете, что вы в ENSTO. Производство организовано по одному принципу, по одному стандарту.
По системе 5S осуществляет и мониторингкачества, причем силами самих сотрудников.

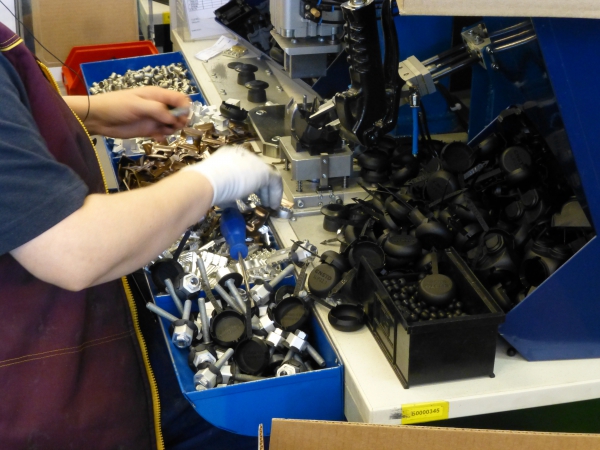

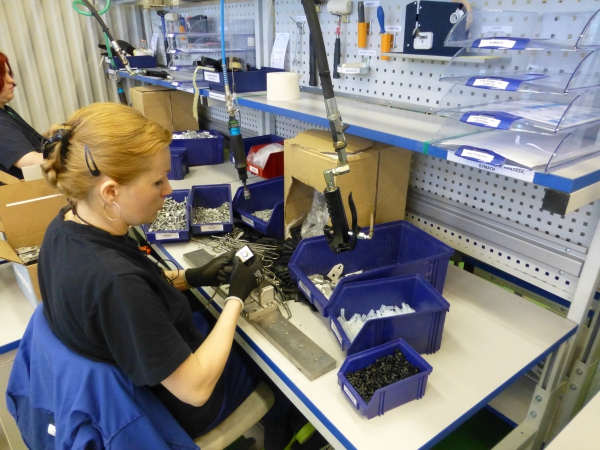

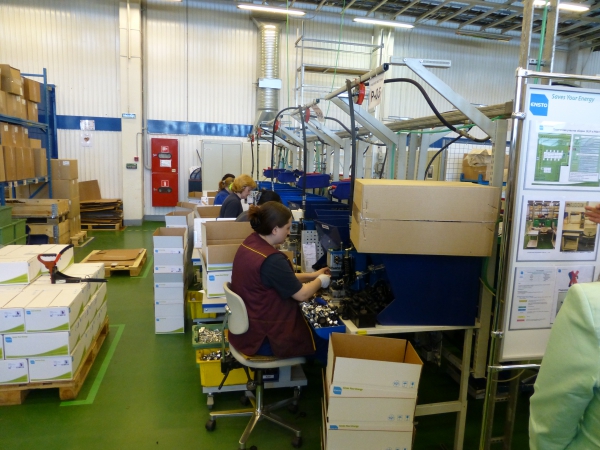

Сборщики исключительно женщины всего 21 человек. Мастер занимается вопросами нормирования, создания новых рабочих мест и обеспечения техподдержки. Кроме того, подразделение продавцов регулярно проводит обучение сотрудников производства. Когда сотрудник понимает что и для чего производит, особенно при производстве изделий повышенной опасности, его работа более осознана, а самоконтроль снижает случаи брака.

Все сборщицы являются и контролерами качества. Вся работа построена по принципу «виноватых нет», есть понятие «несовершенный процесс».
Любой сотрудник может зафиксировать момент несоответствия (на фото, без указания имени) и сообщить о них, а уже руководитель принимает решение об исправлении. В этом есть логика, если будут виноватые, то факты нарушений не будут вскрываться. Благодаря такой анонимности, эффективность труда повышается, что влияет на систему мотивации. Таким образом, задачи повышения эффективности решаются самими сотрудниками, они же и сами предлагают решения для совершенствования. Вот так выполняется 5ый принцип системы 5S - совершенствование.
Инициативы расходятся по другим подразделениям ENSTO и находят свое воплощение в повседневной работе.
Итог такой организации производства – за 2 последних года ни одной рекламации.
