Уважаемые коллеги!
Этот ветка форума родилась благодаря форумчанину под ником Лентяйщик (Радченко Юрий, Комиэнерго), он любезно предоставил всю нижевыложенную информацию. Спасибо!

О пользе «ограничений» и стандартов.
В конце прошлого века наши энергетики обратили внимание на изолированные провода, используемые за рубежом и пожелали внедрить их на Родине.
Производители кабельно-проводниковой продукции с энтузиазмом откликнулись на это желание и наладили выпуск «проводов, похожих на СИП» исходя из своих возможностей. Так как, освоенные , на тот момент, технологии и освоенные материалы оказывали значительное влияние на выпускаемую продукцию, то и продукция имела значительные отличия в характеристиках.

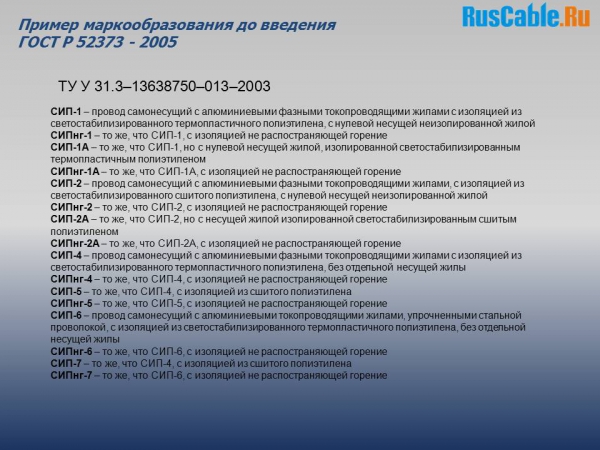

Ниже представлены одни из технических условий разработанных в то время.
Как видите здесь представлено 16 марок провода используемых для построения ВЛИ до 1 кВ.
В 2005 году был принят ГОСТ Р 52373. Он определил все марки, материалы и технические характеристики изолированных проводов.
Марок провода стало 4: СИП-1,2,3,4 (причем СИП-3 защищенный провод для ВЛЗ-6-20кВ).
Несущий нулевой провод изготовлен только из сплава ( сталеалюминиевых проводов не допускается). Изоляция выполняется из светостабилизированного сшитого полиэтилена. Все жилы уплотнены.
СИП - 1 аналог провода финской системы АМКА.
СИП - 2 аналог провода французской системы Торсада.
СИП - 4 аналог проводов шведской системы. ГОСТ Р 52373 ограничил применение этих проводов абонентскими вводами разрешив сечение проводов этой системы только 16 и 25 ммІ.
В настоящий момент разрабатывается отечественный стандарт на арматуру ВЛИ. Это адаптация международнго стандарта CENELEC EN 50483 к отечественным условиям. Этот стандарт в свою очередь заточен в основном под систему «Торсада».
Чем же отличается Торсада от иных систем устройства ВЛИ кроме изолированного нулевого провода? – Наличием элементов ограниченной прочности между опорой и проводом.
Для достижения максимальных и однородных показателей надежности, сокращения номенклатуры закупаемых материалов и выработки единых подходов в построении и эксплуатации ВЛИ прошу рассмотреть следующие базовые принципы.

I . Для построения ВЛИ используются провода СИП-2 (для магистралей) и СИП-4 (для абонентских отпаек) по ГОСТ 31946-2012 (международный стандарт на основе ГОСТ Р 52373-2005).
Этот принцип не только определяет использование провода СИП-2, но и позволяет применить все правила системы ТОРСАДА к нашим ВЛИ.

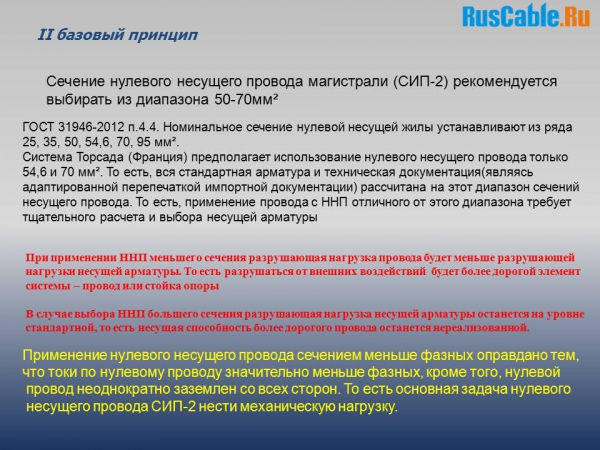

I I. Сечение нулевого несущего провода магистрали (СИП-2) рекомендуется выбирать из диапазона 50-70 ммІ.
Применением проводов с сечением ННП 50-70 ммІ можно решить 90-95% существующих задач. При этом значительно сокращается номенклатура поддерживающей арматуры.
Применение проводов с ННП отличным от этого диапазона, нецелесообразно ввиду того, что при применении несущего провода 95 ммІ его несущая возможность может остаться нереализованной (ввиду прочности арматуры), а при применении проводов меньшего сечения прочность арматуры может превысить прочность провода.
Несущий нулевой провод заземлен минимум с двух сторон ВЛИ, кроме того неоднократно выполняется повторное заземление нулевого провода. Токи в нулевом проводе редко достигают токов фазных проводов. Отсюда, основная задача нулевого несущего провода придание ВЛИ механических характеристик. (И хотя тут можно поспорить(например - задвинуть про высшие гармоники), перегрева нулевого провода я не наблюдал. Может чего не знаю)

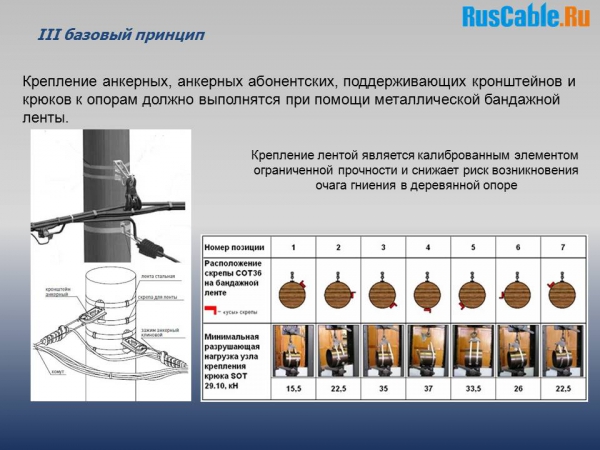

I I I. Крепление анкерных, анкерных абонентских, поддерживающих кронштейнов и крюков к опорам должно выполняться при помощи металлической бандажной ленты.
Основными опорами используемыми в «нашем филиале» являются деревянные антисептированные опоры. Все проблемы качества и эксплуатации этих опор вы знаете лучше меня. Крепление лентой является наиболее щадящим приемом. Этот прием доказал свою состоятельность не одним десятком лет эксплуатации за границей. Кроме того лента со скрепой является элементом ограниченной прочности.
На рисунке представлена зависимость прочности крепления от расположения скрепы относительно кронштейна.

IV. При организации абонентских вводов (проводом СИП-4) необходимо использовать только предназначенную для СИП-4 арматуру.
Как уже было сказано ранее СИП-2 и СИП-4 являются совершенно различными системами организации ЛЭП. Кроме того в силу ограниченного сечения СИП-4 его механические характеристики на порядок ниже магистральных проводов. Ввиду этого для построения надежных отпаек необходимо применять специальную абонентскую арматуру пониженной прочности. Это абонентские кронштейны устанавливаемые на опору при помощи одного витка ленты и соответствующие болтовые или клиновые зажимы.
Подвеска абонентских анкерных зажимов на кронштейны для магистрали и тем более сквозные крюки не допустима.

V. Все ответвления или присоединения к жилам СИП выполняются только изолированными (герметичными или влагозащищенными) прокалывающими зажимами. Соединение проводов рекомендуется выполнять в шлейфе анкерной опоры при помощи специальных прессуемых изолированных гильз. Концы проводов должны быть герметизированы колпачками.
ВЛИ потому и называется изолированной, что допускает прикосновение к проводам находящихся под рабочим напряжением. ПО этому изоляция на всем протяжении ВЛИ должна быть целой. Нарушение изоляции является дефектом ВЛИ.
Прессуемые гильзы – в несколько раз дешевле прокалывающих зажимов. Обеспечивают нормальное переходное сопротивление, прочность соединения, изоляцию и герметизацию провода. Кроме того, СИП является одним из немногих КПП, на котором опрессовка соединителей и наконечников при помощи гексагональных матриц оптимальна (за счет уплотненной жилы и минимальных зазоров между проводом и гильзой).

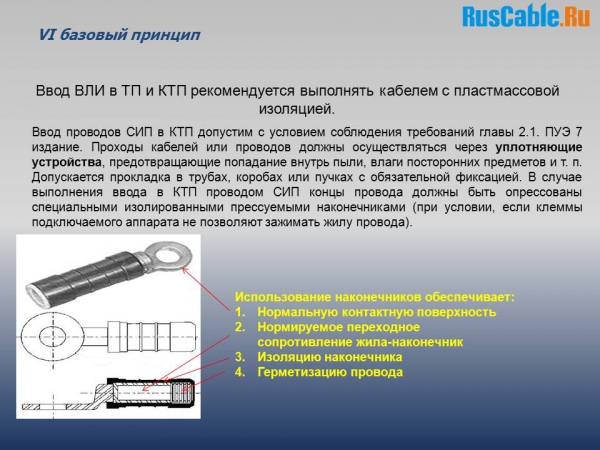

VI . Ввод ВЛИ в ТП и КТП рекомендуется выполнять кабелем с пластмассовой изоляцией.
Основная задача СИП это построение Воздушных линий. Условия прокладки внутри КТП значительно отличны от ВЛ. СИП можно использовать для проходов, но его необходимо грамотно уложить, а он весьма жесткий, особенно нулевая жила. Ввиду этого, очень часто СИП внутри КТП уложен как попало. Кабель наилучшим образом отвечает условиям прокладки, кроме того, условие установки кабельных перемычек до «гребенки» можно и нужно включить в технические задания на поставку КТП. Тогда эти кабельные перемычки будут установлены на штатные места в заводских условиях.

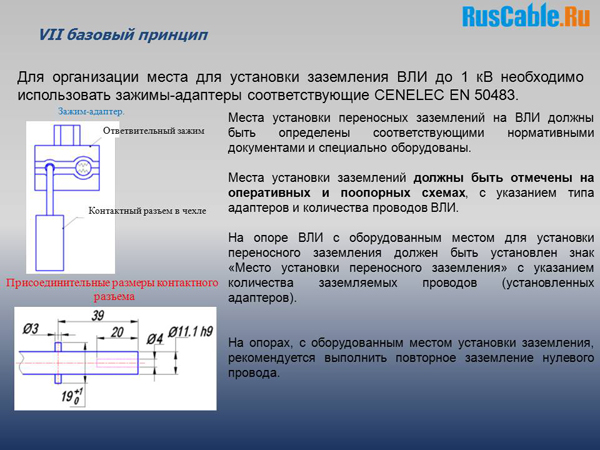

VII . Для организации места для установки заземления ВЛИ до 1 кВ необходимо использовать зажимы-адаптеры соответствующие CENELEC EN 50483.
Согласно этого стандарта для установки ПЗ и подключения измерительных приборов выбран адаптер соответствующий международному стандарту CENELEC EN 50483.
Места установки адаптеров необходимо отметить на поопорных и оперативных схемах.

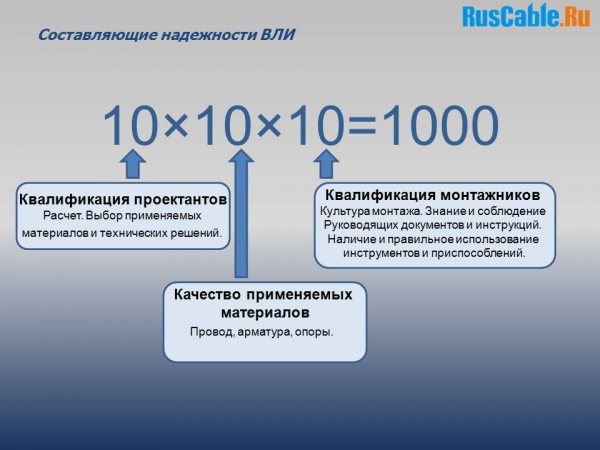

Надежность ВЛИ складывется из трех составляющих. Это так называемое правило тысячи.
1. 10 – оценка проекта. Правильный расчет, выбор применяемых материалов и грамотность технических решений.
2. 10 – общая оценка качества применяемых материалов. (провода, арматуры, опор).
3. 10 – оценка работы монтажников. Культура монтажа. Знание и применение правильных приемов, использование инструментов приспособлений и технологий.

Произведение этих оценок дает общую оценку построенной ВЛИ. И с другой стороны пренебрежение одним из составляющих значительно снижает общую оценку.
Принятие и выполнение указанных принципов способно повысить оценку проектов, работы монтажников, сократить номенклатуру закупаемой арматуры, а следовательно из оставшейся выбрать наиболее подходящую. Все это в комплексе будет способствовать значительному повышению показателю надежности и долговечности наших ВЛИ.

Спасибо за внимание.

Спасибо админу.
Об чем это все. Непосредственные исполнители зачастую занимаются постройкой ВЛИ исходя из своих соображений. В итоге кто в лес кто, по дрова, а у кого и бабу с возу... Объяснять каждому не эффективно, все равно по своему сделают. Вот и порешал ввести ограничения законным методом (ну хоть какой то ориентир для оглядки). Может кто-то тоже задолбался техзадания на арматуру сводить и офигевать от "смелых инженерных решений" на местах...

Здорово. Хорошо, когда хоть кто-нибудь, пытается навести порядок.

Конечно не моя тема, поэтому врятли могу оценить с тех. стороны. Но написано круто, просто и понятно, +1

Здорово. Хорошо, когда хоть кто-нибудь, пытается навести порядок.

спасибо

Конечно не моя тема, поэтому врятли могу оценить с тех. стороны. Но написано круто, просто и понятно, +1

Мда чтой-то гаснет профессиональный интерес кабельщиков....
Или у всех мартовско-каникулярное настроение?

А равзе прокалывающий зажим не ослабляет жилу ?
Ведь , насколько мог понять, в СИП она не только токопроводящия, но и само-несущая.
Или несущий - только нулевой трос ?

СИП-2 — вокруг изолированной нулевой несущей жилы скручены изолированные основные токопроводящие жилы. Несущая нулевая жила выполнена из алюминиевого сплава АВЕ высокой прочности. Изоляция выполнена из светостабилизированного сшитого полиэтилена.
СИП-4 — без несущей жилы представляет собой скрученные в жгут основные токопроводящие и нулевая жилы, покрытые изоляцией из светостабилизированного сшитого полиэтилена.
Прокалывающий зажим не ослабляет жилу, т.к прокол не имеет физических воздействий на токопроводящию жилу.

СИП-2 — вокруг изолированной нулевой несущей жилы скручены изолированные основные токопроводящие жилы. Несущая нулевая жила выполнена из алюминиевого сплава АВЕ высокой прочности. Изоляция выполнена из светостабилизированного сшитого полиэтилена.
СИП-4 — без несущей жилы представляет собой скручен...

Повреждает. Степень повреждения зависит от сечения и от формы контактных элементов. Нормируется ENом.

Повреждает. Степень повреждения зависит от сечения и от формы контактных элементов. Нормируется ENом.

Вадим, поддерживаю: проводил кучу экспериментов с разными сечениями и зажимами. Самые глубокие вмятины были получены в некоторых случаях на фазных жилах. Самые незаметные вмятины - на несущей жиле. Повторяемости прокола на фазных жилах никакой. Результат зависит от разных факторов: соответствия типоразмеров жилы СИП и зажима, конструкции зажима и его контактных зубьев, ориентации жилы относительно зубьев контактной пластины зажима. В одном случае зубья сильно прокусывают отдельные проводники жилы, в другом - зубья попадают между проводниками жилы. Самый тяжелый случай был с одним из зажимов для светильников на одном из проводов для светильника - после срыва головки болта зажима провод был просто перекушен. Вообще основные разработчики конструкции прокалывающих зажимов в западных компаниях создают свои зажимы с оглядкой на стандарт, который регламентирует допустимую прочность СИП после прокола его зажимами. Для этого он описывает процедуры проверки такой прочности. У нас же в стране, где используются либо оригиналы либо копии западных прокалывающих зажимов и проводов СИП, этот вопрос пока не актуален. Хотя известны случаи, когда китайские прокалывающие зажимы с успехом перекусывали провода, питающие уличные светильники. Но в этих случаях оказывалась непрочной изоляция провода.

Вадим, поддерживаю: проводил кучу экспериментов с разными сечениями и зажимами. Самые глубокие вмятины были получены в некоторых случаях на фазных жилах. Самые незаметные вмятины - на несущей жиле. Повторяемости прокола на фазных жилах никакой. Результат зависит от разных факторов: соответствия ти...

Спасибо за конструктивный пост.
Вообще, по прокалывающим зажимам, задачи какие.
1. изоляция.
2. достаточный электрический контакт (весь срок эксплуатации)
3. созранение 90% (условно) прочности провода.

Вообще было-бы некисло нарисовать картинку ВЛИ с минимальными разрушающими нагрузками всех элементов.
Ну как ориентир. У меня пока на это знаний не хватает.

Подскажите, возможно ли получить данный материал в исходном качестве, хотя бы в виде картинок, но большего размера, а то некоторые вещи совсем плохо просматриваются, например, слайд "III принцип"?

Эта ветка была перемещена из раздела: Вопросы по кабелям, материалам и аксессуарам

Так в итоге, возможно или нет получить этот материал в более читаемом виде?

"Эта ветка была перемещена из раздела: Вопросы по кабелям, материалам и аксессуарам"
Это вообще к чему относится?

Так в итоге, возможно или нет получить этот материал в более читаемом виде?

"Эта ветка была перемещена из раздела: Вопросы по кабелям, материалам и аксессуарам"
Это вообще к чему относится?

отправлю с работы. че делать с ним хочешЬ?

отправлю с работы. че делать с ним хочешЬ?

Спасибо большое!
Проектировщикам дам в качестве методического пособия. Еще обзор арматуры СИП очень интересен для той же цели.

Огромное спасибо за разъяснения по принципам! было бы очень здорово создать типовой Альбом в формате разработки графических программ, а проектировщики очень часто ошибаются в подсчете как КПП, арматуры и всего остального, старые альбомы уже не смотрят, а новых почти нет. Самое главное потом еще и распространить, желательно под роспись, чтоб не было разговоров типа нет такого!!!

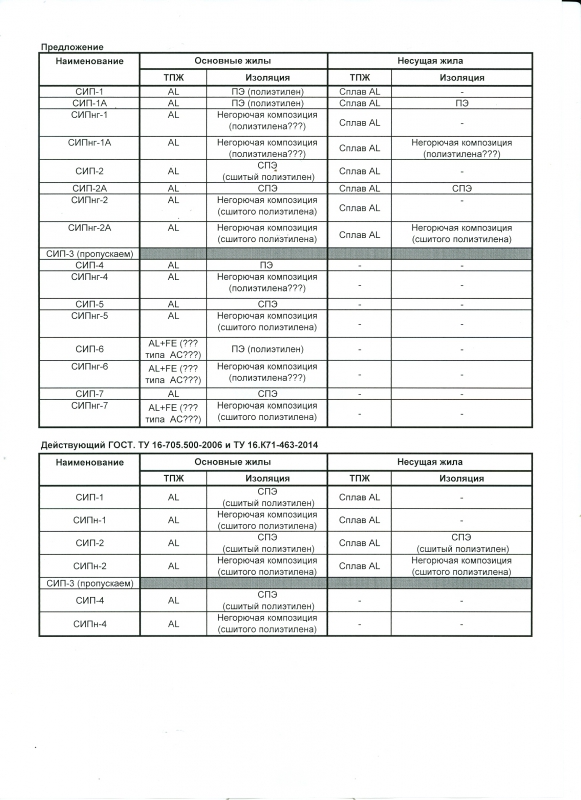

Что бы разобраться с номенклатурой я попытался систематизировать...получилось как то так

добавлено 07.04.2016 в 08:59

У меня вопросы которые хотел бы уточнить:
1. Негорючая изоляция - не сшитый полиэтилен??
2. Что за упрочнение сталью в СИП-6???
3. В чем отличие СИП-5 и СИП-7???

Что бы разобраться с номенклатурой я попытался систематизировать...получилось как то так
[картинка]добавлено 07.04.2016 в 08:59У меня вопросы которые хотел бы уточнить:
1. Негорючая изоляция - не сшитый полиэтилен??
2. Что за упрочнение сталью в СИП-6???
3. В чем отличие СИП-5 и СИП-7???

зачем тебе этот бред.
Есть ГОСТ. В нем СИП-1, СИП-2, СИП-3, СИП-4(16 и 25 квадрат), изоляция светостабилизированный СПЭ, несущая жила из альмелека, все.

Да раз написали, то пытался понять и разобраться!

Да еще всплывают тут... то изоляция из ПЭ, то несущая из стали.
И каждый раз объясняешь что это противоречит ГОСТу и делают по доморощенным ТУ.

Да раз написали, то пытался понять и разобраться!

Да еще всплывают тут... то изоляция из ПЭ, то несущая из стали.
И каждый раз объясняешь что это противоречит ГОСТу и делают по доморощенным ТУ.

всех в АД. Не люблю шаромыжников. Такой копеечной экономией гробят милионные проекты.

Спасибо, админ, спасибо всем, очень интересно! Одно мне странновато, мы по сути опять повторили конструкции где-то 50-летней давности. Вправду сказать эти первые линии до сих пор стоят, но все-таки хотелось бы от энергетиков получить ТТ с перспективными требованиями

Спасибо, админ, спасибо всем, очень интересно! Одно мне странновато, мы по сути опять повторили конструкции где-то 50-летней давности. Вправду сказать эти первые линии до сих пор стоят, но все-таки хотелось бы от энергетиков получить ТТ с перспективными требованиями

а пападробнее о конструкциях 50 летней давности. Может еще и типовые проекты есть?

а пападробнее о конструкциях 50 летней давности. Может еще и типовые проекты есть?

Это история давняя, сип с 2000-года у нас осваивают, а за рубежом с прошлого века http://www.electrolibrary.info/history/v...
