Центральная обмоточная машина

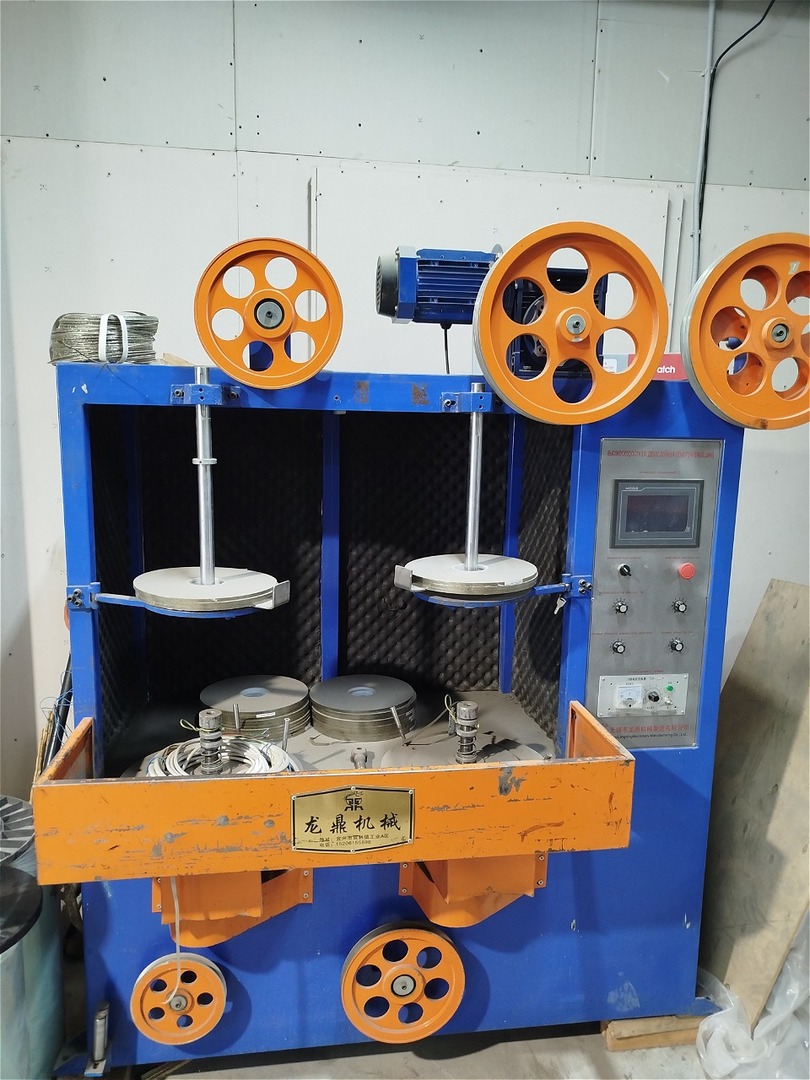

Центральная обмоточная машина Ф630 двухслойный (ленто обмотчик)
1. Назначение и свойства оборудования
Данная линия предназначена для обмотки медной проволоки или жилы такими лентами, как
слюдяная лента, бумажная лента, прозрачная лента, огнеупорная лента, алюминиевая фольга и
т.п.
Укомплектованы 2 обмоточные головки, и 3 двигателя и ремни для привода. В результате
будут высокий эффективность работы и низкий коэффициент ремонта. Шаг обмотки
регулируется с помощью регулировки оборотов тягового ролика.
2. Состав оборудования
1) Ф630мм пассивное отдающее устройство
2) двухслойный лентообмотчик
3) Ф630мм моментное безвальное приёмное устройство
3. Тех. параметры

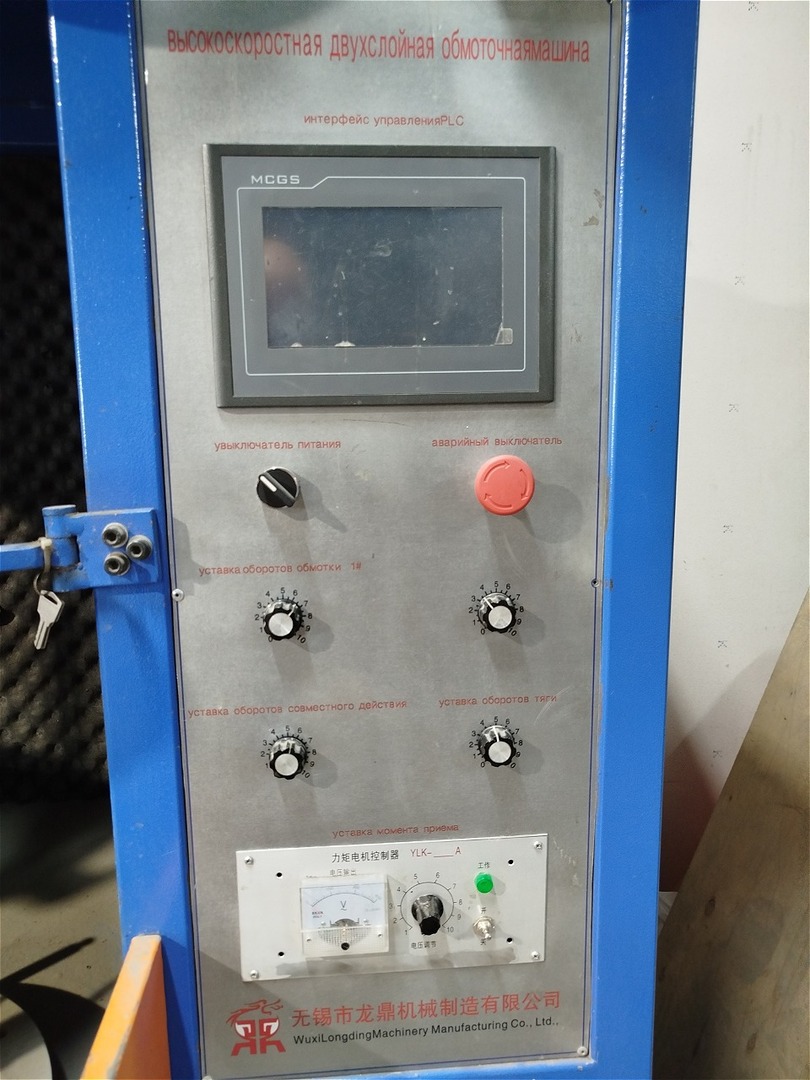

1) модель: Ф630мм, со сенсорным экраном.
2) шаг обмотки: регулируется мотором (можно регулировать по диаметру заготовки)
3) диаметр заготовки: мягкий провод Ф0,6-15мм (жёсткий провод до 10мм2)
4) размер диска: внешний диаметр Ф250-300мм, внутреннее отверстие Ф50мм
5) натяжение ленты: регулируетя специальной пружиной
6) приёмная катушка: внешний диаметр Ф630мм Г— внешняя ширина 475мм Г— внутренняя
ширина 400мм Г— отверстие Ф56мм
7) мотор для тяги: 0,75кВт редукционный мотор
8) мощность мотора: трёхфазный 380В 1,5кВт, регулировать скорость с преобразованием
частоты
9) обороты ленты: 2500 обо./мин.
10) приёмное устройство: моментный двигатель 10Н.м.

Цена 600 000
