Концевые термоусаживаемые муфты на кабель с бумажной изоляцией

Тип КНТп Сертификат соответствия № РОСС RU. МЕ80. Н01189

Концевые термоусаживаемые муфты наружной установки предназначены для оконцевания трех (1) и четырех (2) жильных силовых кабелей с бумажной пропитанной изоляцией на напряжение до 10 кВ. Устанавливаются на открытом воздухе, в том числе в качестве мачтовых. Диапазон допустимых температур окружающей среды от -50° до +50°С, а также при относительной влажности до 98% и температуре до 35°С.

     1.

     2.

КНТп-1
Напряжение до 1 кВ

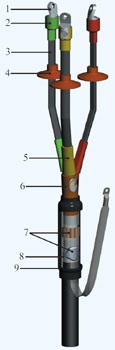

1 - наконечник
2 - манжета концевая
3 - жильная трубка
4 - изолятор
5 - манжета пальцевая
6 - перчатка
7 - комплект заземления
8 - лента-герметик
9 - манжета поясная




Обозначение концевых муфт для наружной установки напряжением до 1 кВ:

Основная комплектация

Комплектация с болтовыми наконечниками

Число жил

Сечение кабеля, мм2

3КНТп-1-16…25

3КНТпН-1-16…25

3

16 - 25

3КНТп-1-35…50

3КНТпН-1-35…50

3

35 - 50

3КНТп-1-70…120

3КНТпН-1-70…120

3

70 - 120

3КНТп-1-150…240

3КНТпН-1-150…240

3

150 - 240

4КНТп-1-16…25

4КНТпН-1-16…25

4

16 - 25

4КНТп-1-35…50

4КНТпН-1-35…50

4

35 - 50

4КНТп-1-70…120

4КНТпН-1-70…120

4

70 - 120

4КНТп-1-150…240

4КНТпН-1-150…240

4

150 - 240

Тип КВТп Сертификат соответствия № РОСС RU. МЕ80. Н01189

Концевые термоусаживаемые муфты внутренней установки предназначены для оконцевания трех (1) и четырехжильных (2) силовых кабелей с бумажной пропитанной изоляцией на напряжение до 10 кВ. Устанавливаются внутри помещений. Диапазон допустимых температур окружающей среды от -50° до +50°С, а также при относительной влажности до 98% и температуре до 35°С.

     1.

     2.

КВТп-1
Напряжение до 1 кВ

1 - наконечник
2 - манжета концевая
3 - жильная трубка
4 - перчатка
5 - комплект заземления
6 - манжета поясная




Обозначение концевых муфт для внутренней установки напряжением до 1 кВ:

Основная комплектация

Комплектация с болтовыми наконечниками

Число жил

Сечение кабеля, мм2

3КВТп-1-16…25

3КВТпН-1-16…25

3

16 - 25

3КВТп-1-35…50

3КВТпН-1-35…50

3

35 - 50

3КВТп-1-70…120

3КВТпН-1-70…120

3

70 - 120

3КВТп-1-150…240

3КВТпН-1-150…240

3

150 - 240

4КВТп-1-16…25

4КВТпН-1-16…25

4

16 - 25

4КВТп-1-35…50

4КВТпН-1-35…50

4

35 - 50

4КВТп-1-70…120

4КВТпН-1-70…120

4

70 - 120

4КВТп-1-150…240

4КВТпН-1-150…240

4

150 - 240
