Концевые термоусаживаемые муфты на кабель с пластмассовой изоляцией

Тип ПКНТпО-10 и ПКВТпО-10

Концевые термоусаживаемые муфты наружной (1) и внутренней (2) установки предназначены для оконцевания одножильных кабелей с пластмассовой изоляцией на напряжение до 10 кВ.

     1.

     2.

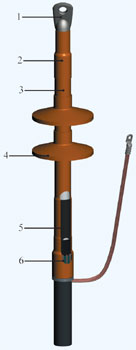

ПКНТпО-10 и ПКВТпО-10

1 - наконечник
2 - манжета концевая
3 - шланг
4 - изолятор
5 - трубка-регулятор
6 - лента-герметик






Обозначения концевых муфт для наружной и внутренней установки для кабеля с пластмассовой изоляцией

Муфты наружной установки до 10 кВ

Муфты внутренней установки до 10 кВ

Сечение кабеля, мм2

ПКНТпО-10-16…25

ПКВТпО-10-16…25

16, 25

ПКНТпО-10-35…50

ПКВТпО-10-35…50

35, 50

ПКНТпО-10-70…120

ПКВТпО-10-70…120

70, 95, 120

ПКНТпО-10-150…240

ПКВТпО-10-150…240

150, 185, 240

ПКНТпО-10-300…400

ПКВТпО-10-300…400

300, 400

ПКНТпО-10-500…630

ПКВТпО-10-500…630

500, 630

Муфты концевые термоусаживаемые изготавливаются по ТУ ТФ 207.21-01. По желанию заказчика муфты могут комплектоваться болтовыми наконечниками или наконечниками под опрессовку.
