Кабельная арматура поставляемая ТПГ "Техэлектро"

Кабельные термоусаживаемые муфты производства КВТ (Россия)

Кабельные муфты - это устройства, предназначенные для соединения кабелей в кабельную линию и для их подвода к электрическим установкам и воздушным линиям электропередачи.

Муфты представляют собой комплект деталей и материалов, обеспечивающий восстановление электрической, конструктивной и механической целостности кабеля. Состав комплекта определяется рабочим напряжением, количеством жил, типом изоляциии конструктивными особенностями кабеля.

Производство термоусаживаемой арматуры основано на технологии "поперечной сшивки" полимеров с пластической памятью формы. В сравнении с обычными полимерами они обладают улучшенными механическими свойствами, химической и термической стойкостью. Процесс "поперечной сшивки" - это процесс образования дополнительных химических связей между соседними молекулярными цепочками полимера. Такие изменения в структуре полимера могут быть достигнуты разными способами: под воздействием высокочастотного облучения электронным пучком или гамма-излучения, пироксидным или силановым методами. Все способы приводят к связыванию отдельных линейных молекулярных цепочек полимера в прочную, "поперечно сшитую", трехмерную сетевую структуру. Сшитый полимер перестаёт быть термопластиком. Новоприобретенная "сшитая" структура полимера позволяет нагревать его выше температуры плавления, при этом он не теряет своей формы, не плавится и приобретает каучуко-подобную консистенцию. В таком состоянии полимер можно подвергать изменению его геометрии (растяжению). После охлаждения полимер сохраняет новые размеры и приданную ему форму. При повторном нагреве, обладая "эффектом памяти формы", полимер возвращается к первичным размерам и форме. В этом и заключается процесс термоусадки.

Разнообразие полимерных композиций и современные технологии позволяют создавать полимерные материалы с любыми, заранее заданными электротехническими, физическими и химическими характеристиками, способными отвечать строгим требованиям, предъявляемым к кабельным муфтам.

Основные компоненты кабельных термоусаживаемых муфт

I. Термоусаживаемые компоненты

1. Термоусаживаемые перчатки

Термоусаживаемые перчатки предназначены для герметизации корней разделки многожильных силовых кабелей с бумажной маслопропитанной и пластмассовой изоляцией на напряжение до 35 кВ.

В зависимости от количества жил кабеля перчатки могут быть 3-х, 4-х и 5-ти жильные.

На внутреннюю поверхность корпуса и пальцев перчаток нанесен слой термоплавкого клея, обеспечивающий полную герметизацию после усадки.

В зависимости от функциональных особенностей, перчатки могут быть изолирующими и полупроводящими.

• Изолирующие перчатки

  Выполнены из композиции высококачественных полимеров с добавлением синтетической резины, что придает перчаткам не только хорошие диэлектрические свойства, но и механическую прочность и эластичность. Изолирующие перчатки, в зависимости от композиции материала, подразделяются на низковольтные - напряжение до 1 кВ (цвет перчаток -черный) и трекингостойкие, выполненные из специального антитрекингового материала - напряжение 10 кВ и выше (цвет перчаток - кирпично-красный).



• Полупроводящие перчатки

  В композиционный состав полимера, из которого изготавливаются перчатки, включены соединения, придающие свойства проводимости. Это позволяет использовать перчатки не только для герметизации корня разделки кабеля, но и для переноса границы экрана от среза металлической оболочки к трубкам выравнивания напряженности электрического поля.

2. Полупроводящие трубки

Используются для восстановления экрана кабеля и сглаживания напряженности электрического поля в местах соединения жил.

3. Маслостойкие трубки

Обладают высокой стойкостью к длительному агрессивному воздействию кабельных масел и обеспечивают надежную дополнительную изоляцию высоковольтных муфт.

4. Антитрекинговые трубки

Используются для изоляции кабелей в муфтах на среднее и высокое напряжение в качестве:

• антитрекинговых трубок жильной изоляции;
• антитрекинговых концевых манжет(на наконечник);
• антитрекинговых соединительных манжет (на гильзу).

Выполнены из негорючего антитрекингового материала, стойкого к погодным условиям и старению, токам утечки, поверхностным электрическим разрядам и ультрафиолетовому излучению. Не поддерживают горение.

Обеспечивают надежную изоляцию и функционирование высоковольтных муфт напряжением до 35 кВ даже в самых суровых климатических условиях.

5. Изолирующие трубки

Используются в концевых и соединительных муфтах на напряжение до 1 кВ и в муфтах на напряжение до 10 кВ (комплектация В). Восстанавливают и усиливают жильную изоляцию.

6. Маркировочные трубки

Используются для визуальной маркировки и идентификации фаз кабеля.

7. Трубки выравнивания напряженности электрического поля (ТВНЭП)

Используются для сглаживания и перераспределения напряженности электрического поля в местах среза экранов кабеля. Выполнены из особого материала с заданными импедансными характеристиками.

8. Защитные кожухи и поясные манжеты

Толстостенные термоусаживаемые кожухи используются для внешней защиты и герметизации соединительных муфт. Поясные термоусаживаемые манжеты используются в концевых муфтах для герметизации узлов заземления и стволовой части муфты.

9. Изоляторы

Используются в концевых муфтах наружной (уличной) установки для кабелей на напряжение от 6 кВ и выше. Выполнены из антитрекингового материала, стойкого к погодным условиям и старению, ультрафиолетовому излучению и явлению трекинга; изолирующие, на напряжение до 35 кВ.

Установка на муфтах наружной установки изоляторов позволяет увеличить длину "пути токов утечки" в режиме эксплуатации благодаря увеличению общей площади изолирующей поверхности муфты.

Изоляторы основания усиливают и дополняют структуру имеющихся жильных "юбок" - изоляторов. Используются в качестве распорного изолятора, надежно фиксирующего разводку жил у основания корня разделки и обеспечивающего необходимый межфазный клиренс в режиме эксплуатации.

II. ГЕРМЕТИКИ

10. Герметик маслостойкий
(цвет - желтый)

Стойкий к длительному агрессивному воздействию кабельного масла. Обладает хорошей адгезией и изоляционными свойствами, что делает его незаменимым для герметизации ключевых узлов, контактирующих с бумажной маслопропитанной изоляцией (корня разделки кабеля и узлов "наконечник/гильза_жила").

Герметик поставляется в виде ленты, упакованной в антиадгезионную бумагу. Перед монтажом упаковочная бумага удаляется. При намотке лента вытягивается в длину в 2_3 раза, что обеспечивает слипание слоев и плотную монолитную структуру намотки.

11. Герметик,заполнитель для узла заземления
(цвет - белый)

Используется для выравнивания поверхностей под усаживаемыми изделиями и заполнения пустот. Обладает особой пластичностью и отличной адгезией к различным поверхностям. Обеспечивает надежную герметизацию узлов заземления в концевых и соединительных муфтах. Герметик поставляется в виде ленты, упакованной в антиадгезионную бумагу. Перед монтажом упаковочная бумага удаляется. При намотке лента вытягивается в длину в 2_3 раза, что обеспечивает слипание слоев и плотную монолитную структуру намотки.

12. Мастика - заполнитель межфазного пространства
(цвет - черный)

Используется в 10 кВ соединительных муфтах для кабелей с бумажной маслопропитанной изоляцией для заполнения и герметизации внутреннего межфазного пространства. При нагревании мастика плавится и заполняет пустоты междужильного пространства. Отсутствие воздушных пустот внутри муфты предупреждает возможную ионизацию воздуха и увеличивает ресурс работы соединения. Мастика поставляется в форме триангулярных профилей, упакованных в антиадгезионную бумагу. Перед закладыванием профилей в междужильные пустоты соединительной муфты упаковочная бумага удаляется.

13. Термоплавкий клей
(цвет - прозрачный)

Нанесен на внутреннюю поверхность термоусаживаемых элементов муфт, требующих особой герметичности монтажа: термоусаживаемых перчаток, изолирующих трубок, концевых и соединительных манжет, защитных кожухов и т. п. В процессе термоусадки, при нагревании, клей переходит в вязко-текучее, расплавленное состояние, заполняет все микронеровности рельефа поверхностей и вновь затвердевает при охлаждении.

Обладает отличной адгезией к различным материалам, не токсичен. Соединения с использованием термоплавкого клея имеют высокую прочность, устойчивость к влаге, химическим веществам, а также к воздействию низких и высоких температур.

III. КОМПОНЕНТЫ ДЛЯ МОНТАЖА УЗЛА ЗАЗЕМЛЕНИЯ

14. Провод заземления

Используется в качестве провода заземления в концевых муфтах и проводника перемычки для соединения брони и металлической оболочки кабелей в соединительных муфтах. Изготовлен из медных луженых проволок, сплетенных "косичкой". Имеет плоскую ленточную форму, обладает особой гибкостью. На одном конце проводазаземления, используемого в комплектации концевых муфт, смонтирован медный луженый наконечник.

15. Паяльный жир

Используется в качестве флюса для пайки при монтаже узлов заземления.

16. Припой (ПОС,40)

Обеспечивает высокое качество пайки узлов заземления.

17. Роликовые пружины постоянного давления

Используются для присоединения провода заземления к металлической оболочке и бронелентам кабеля, крепежа экранируемой ленты и т. п. без применения технологии пайки.

Позволяют произвести быстрый и надежный монтаж провода заземления на свинцовой или алюминиевой оболочке кабеля и предупреждают возможный риск повреждения бумажной изоляции под алюминиевой оболочкой при использовании тугоплавкого припоя А.

Обеспечивают постоянное радиальное прижимное давление после монтажа. Изготовлены из прочной анодированной нержавеющей стали.

18. Бандажная медная проволока (луженая)

Использование гибкой и мягкой медной проволоки обеспечивает качество и удобство работ по бандажированию.

IV. ПРОЧИЕ АКСЕССУАРЫ

19. Изолирующая распорка.

Используется для дополнительной межфазной изоляции жил в соединительных муфтах на напряжение 10кВ.

20. Экранирующая алюминиевая лента.

Используется для восстановления экрана по оболочке кабеля в соединительных муфтах на напряжение 10кВ.

21. Киперная стеклолента.

Используется для стяжки и фиксации жил в соединительных муфтах, а также бандажирования плавкой мастики-заполнителя в соединительных муфтах на 10 кВ.

22. Бандажная нить.

Используется для бандажирования и удаления слоя черной кабельной электропроводящей бумаги для 10 кВ муфт (соединительных и концевых ).

23. Изоляционная лента (ПВХ).

Используется для создания временных бандажей.

24. Наждачная бумага.

25. Салфетки (х/б).

Предназначены для очистки и обезжиривания поверхностей в процессе монтажа.

26. Перчатки монтажника.

Предназначены для соблюдения чистоты, необходимой в процессе монтажа

Муфты кабельные термоусаживаемые соединительные

Муфты кабельные термоусаживаемые соединительные на напряжение 6 и 10 кВ

ТУ 3449-004-59861269-2004

Муфты (ГОСТ18410-73, ГОСТ 16442-80), предназначены для соединения трехжильных силовых кабелей на напряжение 6 и 10 кВ. Муфты применяют для соединения кабелей при прокладке как в земле, так и внутри помещений. Они поставляются в виде комплекта деталей и материалов.

Обозначение типоразмера муфты	Сечение жил кабеля, мм2	Вес комплекта деталей, кг
3Стп-10-25/50	25, 35, 50	4.60
3Стп-10-70/120	70, 95, 120	5.19
3Стп-10-150/240	150, 185, 240	5.92

Срок службы муфт - не менее 30 лет, при соблюдении правил монтажа и эксплуатации.

Базовая комплектация:

1. Изолирующие перчатки*
2. Внутренние изолирующие трубки*
3. Внешние антитрекинговые изолирующие трубки*
4. Электропроводящие трубки *
5. Толстостенные изолирующие манжеты * (на место соединения жил)
6. Внутренний кожух*
7. Внешний защитный кожух*
8. Герметик маслостойкий
9. Герметик_заполнитель
10. Мастика для заполнения межфазного пространства
11. Изолирующая распорка
12. Провод заземления
13. Припой
14. Паяльный жир
15. Пружины постоянного давления
16. Бандажная медная проволока
17. Изоляционная лента (ПВХ)
18. Бандажная нить
19. Киперная лента
20. Экранирующая алюминиевая лента
21. Наждачная бумага
22. Салфетки обтирочные (х/б)
23. Упаковочная коробка

* - термоусаживаемые компоненты

Дополнительно: муфты могут комплектоваться соединительными гильзами под опрессовку или болтовыми соединителями по согласованию с заказчиком.

Муфты кабельные термоусаживаемые соединительные на напряжение до 1 кВ

ТУ 3449-005-59861269-2004

Соединительные термоусаживаемые муфты для 4-х и 3-х жильных кабелей с бумажной маслопропитанной изоляцией с броней или без брони на напряжение до 1 кВ.

Муфты предназначены для соединения четырехжильных и трехжильных силовых кабелей выполненных по ГОСТ 18410-73, ГОСТ 16442-80 на напряжение до 1 кВ и поставляемые в виде комплекта деталей и материалов. Муфты применяются для соединения кабелей, при прокладке в земле, а также проложенных внутри помещений.

Обозначение типоразмера муфты	Сечение жил кабеля, мм2	Вес комплекта деталей, кг
4Стп-1-25/50	25, 35, 50	1.9
4Стп-1-70/120	70, 95, 120	2.5
4Стп-1-150/240	150, 185, 240	2.5
3СТп-1-25/50	25, 35, 50
3СТп-1-70/120	70, 95, 120
3СТп-1-150/240	150,185, 240

Срок службы муфт - не менее 30 лет, при соблюдении правил монтажа и эксплуатации.

Базовая комплектация:

1. Изолирующая перчатка*
2. Изолирующие трубки*
3. Толстостенные изолирующие манжеты* (на место соединения жил)
4. Защитный кожух*
5. Герметик - заполнитель
6. Провод заземления
7. Припой
8. Паяльный жир
9. Пружина постоянного давления.
10. Бандажная медная проволока
11. Изоляционная лента (ПВХ)
12. Киперная лента
13. Наждачная бумага
14. Салфетки обтирочные (х/б)
15. Перчатки монтажника
16. Инструкция по монтажу
17. Комплектовочная ведомость
18. Упаковочная коробка

* - термоусаживаемые компоненты
Количество жил в кабеле
Тип муфты - соединительная
Наличие т/у перчаток
Напряжение (кВ)
Диапазон сечений кабеля (мм²)

Дополнительно: муфты могут комплектоваться соединительными гильзами под опрессовку или болтовыми соединителями по согласованию с заказчиком.

Муфты кабельные термоусаживаемые концевые

Муфты кабельные термоусаживаемые концевые на напряжение 6 и 10 кВ

ТУ 3449 -002-59861269-2004 (3КВтп-10)
ТУ 3449 -001-59861269-2004 (3КНтп-10)

Муфты предназначены для оконцевания трехжильных силовых кабелей выполненных по ГОСТ 18410-73, ГОСТ 16442-80 на напряжение 6 и 10 кВ и поставляемые в виде комплекта деталей и материалов. Муфты применяются для оконцевания кабелей, проложенных внутри помещений, а также вне помещений (для наружной и внутренней установки).

Обозначение типоразмера муфты	Сечение жил кабеля, мм2	Вес комплекта деталей, кг
3КВТп-10-25/50	25, 35, 50	1.75
3КВТп-10-70/120	70, 95, 120	1.995
3КВТп-10-150/240	150, 185, 240	2.26
3КНТп-10-25/50	25, 35, 50	2.13
3КНТп-10-70/120	70, 95, 120	2.36
3КНТп-10-150/240	150, 185, 240	2.77

Срок службы муфт - не менее 30 лет, при соблюдении правил монтажа и эксплуатации.

3КНтп - 10(А) Базовая комплектация: Полупроводящая перчатка* Трубки для выравнивания напряженности электрического поля* Маслостойкие трубки* Антитрекинговые изолирующие трубки* Манжеты антитрекинговые концевые* Маркировочные трубки* Поясная манжета* Герметик маслостойкий Герметик-заполнитель Провод заземления с наконечником Припой Паяльный жир Пружина постоянного давления Изоляторы жильные* Изолятор основания* Бандажная медная проволока Изоляционная лента (ПВХ) Бандажная нить Наждачная бумага Салфетки обтирочные (х/б) Перчатки монтажника Инструкция по монтажу Комплектовочная ведомость Упаковочная коробка * - термоусаживаемые компоненты

3КВтп - 10(А) Базовая комплектация: Полупроводящая перчатка* Трубки для выравнивания напряженности электрического поля* Маслостойкие трубки* Антитрекинговые изолирующие трубки* Манжеты антитрекинговые концевые* Маркировочные трубки* Поясная манжета* Герметик маслостойкий Герметик - заполнитель Провод заземления с наконечником Припой Паяльный жир Пружина постоянного давления Бандажная медная проволока Изоляционная лента (ПВХ) Бандажная нить Наждачная бумага Салфетки обтирочные (х/б) Перчатки монтажника Инструкция по монтажу Комплектовочная ведомость Упаковочная коробка * - термоусаживаемые компоненты Дополнительно: муфты могут комплектоваться наконечниками под опрессовку или болтовыми наконечниками по согласованию с заказчиком

Муфты кабельные термоусаживаемые концевые на напряжение до 1 кВ

ТУ 3449-003-59861269-2004

Концевые термоусаживаемые муфты внутренней и наружной установки для 4-х и 3-х жильных кабелей с бумажной маслопропитанной и пластмассовой изоляциями с броней или без брони на напряжение до 1 кВ

Концевые муфты внутренней и наружной установки 4 КВ(Н)Тп-1 и 3 КВ(Н)Тп-1предназначены для оконцевания 4-х и 3-х жильных силовых кабелей с бумажной маслопропитанной и пластмассовой изоляциями с броней или без брони на напряжение до 1 кВ.

Обозначение типоразмера муфты	Сечение жил кабеля, мм2	Вес комплекта деталей, кг
4 КВ(Н)Тп-1-25/50	25, 35, 50	0,77
4 КВ(Н)Тп -1-70/120	70, 95, 120	1,00
4 КВ(Н)Тп -1-150/240	150, 185, 240	1,25
3 КВ(Н)Тп-1-25/50	25, 35, 50
3 КВ(Н)Тп-1-70/120	70, 95, 120
3 КВ(Н)Тп-1-150/240	150,185, 240

Срок службы муфт - не менее 30 лет, при соблюдении правил монтажа и эксплуатации.

Базовая комплектация: Изолирующая перчатка* Изолирующие трубки* Манжеты изолирующие концевые* Маркировочные трубки* Поясная манжета* Герметик-заполнитель Провод заземления с наконечником Припой Паяльный жир Пружина постоянного давления Бандажная медная проволока Изоляционная лента (ПВХ) Наждачная бумага Салфетки обтирочные (х/б) Перчатки монтажника Инструкция по монтажу Комплектовочная ведомость Упаковочная коробка * - термоусаживаемые компоненты Дополнительно: муфты могут комплектоваться наконечниками под опрессовку или болтовыми наконечниками по согласованию с заказчиком

Марка: 5 ПКТп - 1

Концевые муфты внутренней и наружной установки марки 5 ПКТп_1 предназначены для оконцевания 5 - ти жильных силовых кабелей с пластмассовой изоляцией на напряжение до 1 кВ.

Монтаж данных муфт может быть осуществлен для следующих основных типов кабеля: ВВГ, NYM, NYY

Базовая комплектация: Изолирующая перчатка* Изолирующие трубки* Манжеты концевые* Маркировочные трубки* Герметик-заполнитель Инструкция по монтажу Комплектовочная ведомость Упаковочная коробка * - термоусаживаемые компоненты Дополнительно: Муфты предполагают использование наконечников под опрессовку и могут дополнительно комплектоваться ими по согласованию с заказчиком. При использовании 5 - ти жильных кабелей импортного производства с броней муфты могут комплектоваться системой паяного или "непаянного заземления".

Концевые термоусаживаемые муфты внутренней и наружной установки для одножильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 10 и 20 кВ

Типы:
1 ПКВТ-10 для внутренней установки
1 ПКНТ-10 для наружной установки

Концевые муфты внутренней установки 1 ПКВТ_10 и внешней установки 1 ПКНТ_10 предназначены для оконцевания одножильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 10 и 20 кВ: например, ПвП, АПвП, ПвПг, АПвПг, NA2XSY, N2XSY и их аналогов.

Базовая комплектация 1 ПКВТ-10:

1. Антитрекинговая изолирующая трубка*
2. Трубка выравнивания напряженности электрического поля*
3. Герметик-заполнитель
4. Силиконовая смазка
5. Наконечник на провод заземления
6. Бандажная медная проволока
7. Наждачная бумага
8. Салфетка обтирочная
9. Перчатки монтажника
10. Инструкция по монтажу
11. Комплектовочная ведомость
12. Упаковочная коробка (на 3 комплекта)

* - термоусаживаемые компоненты

Базовая комплектация 1 ПКНТ-10:

1. Антитрекинговая изолирующая трубка*
2. Трубка выравнивания напряженности электрического поля*
3. Герметик-заполнитель
4. Силиконовая смазка
5. Наконечник на провод заземления
6. Бандажная медная проволока
7. Наждачная бумага
8. Изоляторы жильные антитрекинговые*
9. Салфетка обтирочная
10. Перчатки монтажника
11. Инструкция по монтажу
12. Комплектовочная ведомость
13. Упаковочная коробка (на 3 комплекта)

Структура условного обозначения

Соединительные термоусаживаемые муфты для одножильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 10 кВ

Тип: 1 ПСТ-10

Соединительные муфты 1 ПСТ-10 предназначены для соединения одножильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 10 кВ: например, ПвП, АПвП, ПвПг,АПвПг, NA2XSY, N2XSY и их аналогов.

Базовая комплектация:

1. Внутренняя антитрекинговая изолирующая трубка*
2. Внешняя антитрекинговая изолирующая трубка*
3. Трубки выравнивания напряженности электрического поля*
4. Полупроводящая трубка*
5. Защитный кожух*
6. Самослипающаяся полупроводящая лента
7. Силиконовая смазка
8. Гильза соединительная на провод перемычки
9. Лента ПВХ
10. Бандажная медная проволока
11. Медная луженая сетка
12. Наждачная бумага
13. Салфетка обтирочная
14. Перчатки монтажника
15. Инструкция по монтажу
16. Комплектовочная ведомость
17. Упаковочная коробка

* - термоусаживаемые компоненты

Структура условного обозначения

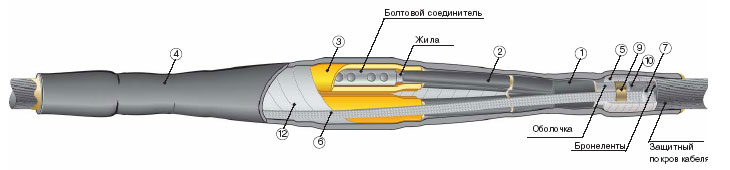

Соединительные термоусаживаемые муфты для 4-х и 5-и жильных кабелей с пластмассовой изоляцией с броней или без брони на напряжение до 1 кВ

Типы:
4 ПСТ-1 для 4-х жильных кабелей
5 ПСТ-1 для 5-ти жильных кабелей

Муфты соединительные, типа 4 ПСТ-1 и 5 ПСТ-1 предназначены для соединения 4-х и 5-ти жильных силовых кабелей с пластмассовой изоляцией на напряжение до 1 кВ. Монтаж данных муфт может быть осуществлен для следующих основных типов кабеля: ВВГ, АВВГ, NYM, NYY. Для кабеля со слоем бронелент типа ВБбШв, АВБбШв и их аналогов муфты дополнительно комплектуются системой непаянного заземления.

Базовая комплектация:

1. Толстостенные изолирующие манжеты (на место соединения жил)*
2. Защитный кожух*
3. Провод заземления**
4. Пружины постоянного давления**
5. Инструкция по монтажу
6. Комплектовочная ведомость
7. Упаковочная коробка

* - термоусаживаемые компоненты
** - заказывается отдельно для соединения бронированного кабеля

Структура условного обозначения



Информация предоставлена: ТПГ "Техэлектро"
