ВВЕДЕНИЕ

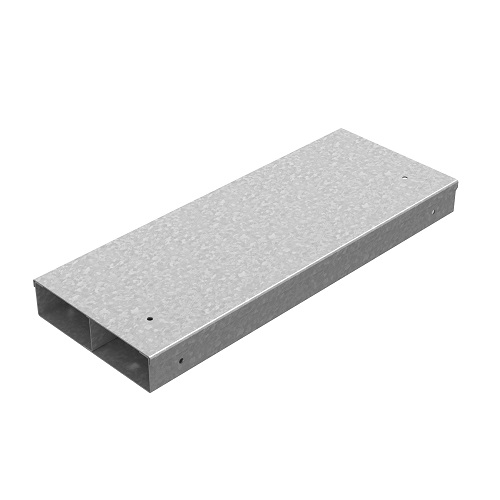

Система Подпольно-настенных коробов (ПНК) разработана в соответствии с ГОСТ Р 61084- 1-2007 «Системы кабельных и специальных кабельных коробов для электрических установок» и ГОСТ Р 61084-2-2-2007 «Системы кабельных и специальных кабельных коробов, предназначенные для установки под полом». Система ПНК предназначена для организации электроснабжения на коммерческих и промышленных площадях со свободной планировкой: в производственных и выставочных помещениях, складах, торговых залах, офисах и административных зданиях. Кабельные короба и напольные коробки образуют распределённую по всей площади кабельную сеть из силовых и слаботочных кабелей с сервисными лючками, доступ к которым обеспечивается в различных рабочих зонах помещений. Монтаж системы производится в фальшполах, пустотных полах, двойных полах, в цементную стяжку, асфальт. Допускается установка системы ПНК над полом и монтаж по стенам. Система ПНК позволяет вести совместную прокладку силовых и слаботочных кабелей в 2-канальных и 3-канальных коробах длиной 3000 мм с жёстко закреплёнными перегородками и съёмными крышками. В системе предусмотрены короба единой высоты – 48 мм и трёх ширин - 190, 250, 350 мм. При прокладке кабельной трассы прямые секции коробов системы заводятся в напольные коробки, которые служат для установки лючков и коммутации электроустановочных изделий, а также выполняют функцию горизонтальных поворотов на 90°, Т-отводов и Х-отводов. Поворот трассы в вертикальной плоскости производится при помощи 2-х и 3-х канальных внутренних углов со съёмными крышками. Установка лючка по уровню чистового пола производится с помощью регулируемого суппорта лючка. Для закрытия торцов короба и монтажного проёма напольных коробок без лючка используются специальные заглушки. Система ПНК комплектуется лючками типа LUK компании «Экопласт» на 6 и 8 постов с корпусом из пластика. Размер постов 45х45 мм. Класс защиты IP-20 при открытом лючке и IP-40 при закрытом. Допустимая нагрузка на короб в стяжке толщиной 40 мм составляет не менее 2 т на 1 кв.м. Допустимый уровень наполнения коробов составляет не более 35% от площади сечения кабелей в свету, взятой по сумме диаметров их внешних оболочек.

ЗАЗЕМЛЕНИЕ

Все элементы системы ПНК: короба, крышки и фасонные секции - имеют отверстия для винтового присоединения заземляющих проводников с клеммой и медной жилой. Для обеспечения электрической непрерывности, подключения к системе уравнивания потенциалов и главной заземляющей шине используются гайки с царапающим буртиком.

ПОЖАРНАЯ БЕЗОПАСТНОСТЬ

В случаях, когда система ПНК соединяет смежные помещения с нормируемым пределом огнестойкости, в ограждающих конструкциях следует предусмотреть установку универсальных кабельных проходок типа «ОКП-ОСТЕК» на основе минераловатной плиты и огнестойких герметиков с пределом огнестойкости не ниже предела огнестойкости пересекаемой перегородки. Кабельные проходки «ОКПОСТЕК» имеют предел огнестойкости от EIT-30 до EIT-120 в условиях пожара.

УКАЗАНИЯ ПО МОНТАЖУ

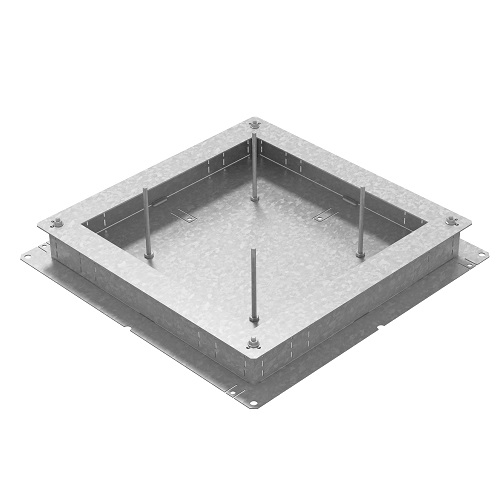

Для правильной установки системы ПНК и её компонентов необходимо знать общую толщину пола, толщину стяжки над коробом и толщину напольного покрытия, выдерживать соответствующие допуски по высоте системы. Монтаж системы проводится после разметки выровненного чернового пола. Крепление всех элементов системы ПНК к полу осуществляется с помощью дюбель-гвоздей через перфорацию в основании короба и напольной коробки. Крышки коробов устанавливаются после разводки кабеля. В местах стыков прямых секций и фасонных элементов устанавливаются прижимные скобы. При монтаже по стене следует использовать анкер-болты АБМ8. Перед заливкой стяжки следует убедиться, что все элементы жёстко зафиксированы к черновому полу, заземляющие проводники установлены, а монтажные и технологические отверстия коробов и напольных коробок тщательно закрыты. Толщина стяжки над коробом должна быть не менее 40 мм. До момента отвердевания стяжки запрещено ходить по полам, а также подвергать полы и элементы системы ПНК каким-либо нагрузкам.

ОСНОВНЫЕ СВЕДЕНИЯ ПО УСТРОЙСТВУ И ОРГАНИЗАЦИИ СИСТЕМЫ

Проектирование системы напольных коробов проводится с учётом следующих исходных данных:

ОБЩИЕ ТРЕБОВАНИЯ К СИСТЕМЕ:

  • Количество электроустановочных постов в каждом напольном лючке для каждого рабочего места (силовые, информационные, телефонные розетки);
  • Процент заполняемости коробов кабелем с учётом развития системы;
  • Допустимые радиусы изгиба кабелей;
  • Электромагнитная совместимость. ТРЕБОВАНИЯ К СТРОИТЕЛЬНОЙ ЧАСТИ:
  • Тип помещения (сухое, влажное);
  • Тип напольного покрытия (сухая, влажная уборка);
  • Толщина финишного напольного покрытия;
  • Тип, армирование и материал стяжки;
  • Нагрузки от транспорта и механизмов;
  • Температура окружающего воздуха и подогрев полов.

ПЛАНИРОВОЧНЫЕ ТРЕБОВАНИЯ:

  • Гибкость подключения при смене планировки рабочих мест;
  • Простота замены электроустановочных постов в лючках;
  • Доступ для инспектирования коробов системы и кабелей.

ТРЕБОВАНИЯ К СТЯЖКЕ И БЕТОНИРОВАНИЮ:

Толщина стяжки над коробом не должна быть менее 40 мм, во избежание растрескивания бетона. Номинальная толщина стяжки зависит от устройства пола (типа бетона, армирования, изоляции), а также конкретных проектных нагрузок для полов и стяжек в данной зоне помещения. При устройстве черновых полов и стяжек следует руководствоваться требованиями СНиП 2.03.13-88 и СП 29-13330-2011. Минимальный показатель прочности раствора составляет 15 МПа, а в полиуретановых наливных полах прочность делают равной 20 Мпа. Ровность покрытия контролируется правилом длиной 2 м, при этом отклонения не должны превышать: для паркета, ламината, линолеума и полимерных наливных полов - 2 мм на 2 м, а для других типов покрытий - до 4 мм на 2 м.

Армирование стяжек толщиной свыше 40 мм производятся проволочными сетками с ячейкой 100х100 (150) мм, полимерными сетками, фиброарматурой, либо каркасами из прутьев. Для жилых помещений, где не предусмотрена высокая нагрузка на полы, стяжки до 70 мм не армируют.

Перед заливкой стяжки все отверстия и зазоры в коробах и аксессуарах должны быть заклеены клейкой лентой таким образом, чтобы между коробом и стяжкой не образовывалось пустот и раствор не попадал внутрь короба. Также, для защиты от попадания бетона внутрь напольной коробки рекомендуется применять металлическую, деревянную или пенополистирольную заглушку. Применяемые заглушки напольных коробок перед установкой следует обрабатывать смазкой (маслом) для облегчения их демонтажа.
