Плетенки металлические cиловые типа ПСО


  ТУ 3387-001-08558606-93
применение

Плетенка ПСО предназначена для защиты от механических повреждений, усиления прочности, ограничения растяжения гибких металлических, резиновых рукавов, кабелей и других подобных изделий.

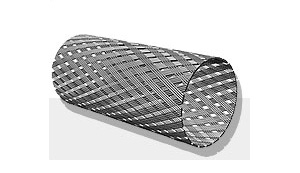

Конструкция

Технические характеристики

Основные параметры и размеры плетенок должны соответствовать указанным в таблице:

Размеры плетенки Наименьший диаметр экранируемого изделия, мм Наибольший диаметр экранируемого изделия, мм Масса 1км плетенки в состоянии поставки кг, не более
3х6 3 6 33
6х10 6 10 64
10х16 10 16 97
16х24 16 24 129
24х30 24 30 150
30х40 30 40 191
40х55 40 55 270

Плетенки должны изготавливаться отрезками длиной не менее 2,5м. Допускается изготовление плетенок отрезками длиной не менее 0,5м в количестве не более 8%от общего метража.

Характеристики:

Плетенки металлические силовые типа ПСО изготавливаются из стальной оцинкованной проволоки 0,3С или 0,3ОЖ ГОСТ 1526.

Установленный срок службы плетенок до списания, с учетом хранения - 4 года при обеспечении их защиты от агрессивных сред, механических повреждений и соблюдения правил транспортировки и хранения. Фактический срок службы не ограничивается указанным, а определяется техническим состоянием изделием.

Гарантийный срок хранения плетенок - 1 год со дня получения их потребителем.

Гарантийный срок эксплуатации плетенок 6 месяцев со дня ввода в эксплуатацию.

Информация предоставлена Азовской Кабельной Компанией
