AMP STACK

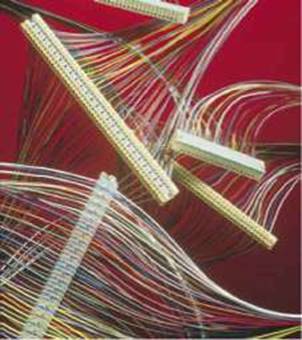

Модули сращивания на 25 пар


Модули AMP STACK III на 25 пар разработаны для быстрого сращивания многопарных медных кабелей связи с диаметром жил 0,32-0,8 мм. Жилы продавливаются в тонкие прорези луженого контакта. Острые края прокалывают пластмассовую, бумажную или другую изоляцию диаметром не более 1,65 мм и обеспечивают надёжный контакт. Модули AMP STACK могут быть использованы для прямого сращивания и разветвления телефонного кабеля. Все виды соединительных модулей AMP STACK могут быть как в сухом варианте, так и с влагоотталкивающим заполнителем. Для прозвонки смонтированного соединителя предусмотрены специальные отверстия. Модуль состоит из двух крышек и корпуса с вмонтированными контактами.
Достоинства

  1. Быстрое сращивание медных кабелей.
  2. Не требуется зачистка изоляции, скрутка, пропайка и
    изолирование жил.
  3. Универсальность: разные виды соединений жил
    диаметром 0,32-0,8мм с различной изоляцией.
  4. Надёжный электрический контакт.
  5. Надёжное механическое соединение.

Стандартная Упаковка
12 модулей в пакете (AMP STACK III, с заполнением); 100 модулей в коробке (сухая и огнестойкая версии)


AMP STACK IV
Модули сращивания на 10 пар


Линия модулей AMP MARK IV предназначена для соединения телефонных кабелей с цельными медными или алюминиевыми проводами с диаметром от 0,4 до 0,9 мм. Врезные контакты в коннекторах покрыты оловом и обеспечивают газонепроницаемое соединение, покрывая различные типы изоляции: целлюлоза, бумага, пластмасса с внешним диаметром до 1,95 мм. Модули серии MARK IV применяются для сращивания 10 пар и имеют сухую, огнестойкую и гелезаполненную версии.
Особенности продукции:

  • 10 парные модули для прямого сращивания и ответвления кабелей
  • 10 парные модули подключения/мост, для соединения/разъединения
  • Встроенный стопор защищающий от выдергивания и повреждения провода во время технического обслуживания
  • Герметизирующий гель для защиты от воздействия окружающей среды.

Стандартная упаковка 10 шт. в коробке.


AMP STACK
Аксессуары и инструменты

Инструмент для 25-ти парных модулей (номер 790131-3)


Чемодан
Ручной Инструмент
Сращивающая головка
Инструмент для заделки одиночных жил
Гребешок для проверки
Т - пьедестал
Переходник для прозвонки
Инструкция по эксплуатации

Инструмент для 10-ти парных модулей/набор стандарт (номер 790112-5)

img Чемодан
Ручной инструмент
Сращивающая головка для фиксации на Т-пьедестале /набор стандарт
Сращивающая головка без Т-пьедестала /набор универсальный
Иснтрумент для заделки одиночных жил
Гребешок для проверки
10-ти парный разделительный инструмент
Переходник для прозвонки
Иструкция по эксплуатации

Инструмент для 10-ти парных модулей набор универсальный (номер 790142-1)

img Разница между моделями наборов инструментов в сращивающих головках. Набор стандарт имеет зафиксированный Т-пьедестал, что в универсальном наборе предлагается , как опция. Универсальная головка адаптируется к различным зажимам иногда с Т-пьедесталом иногда без. Остальные аксессуары идентичны.

Tel-Splice

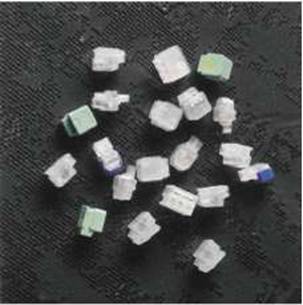

Коннекторы Тел-Сплайс для сращивания телефонного кабеля


Коннекторы - надежное и экономичное средство для сращивания телефонных кабелей. Их конструкция состоит из контакта и пластмассового корпуса. Корпус, надежно защищающий контакт от влаги и химических воздействий, как правило, изготавливается из полипропилена. Для особых условий применения коннекторов, используется поликарбонат, который не поддерживает горения. Тел-Сплайс применяются с жилами диаметром от 0.4мм до 0.9мм с различными типами изоляции в любых сочетаниях. Существуют варианты коннекторов для двух и трёх жил, для прямого сращивания и разветвления. Все виды коннекторов Тел-Сплайс могут быть как в сухом варианте, так и с влагоотталкивающим заполнителем, который полностью защищает контакт от воздействия влаги. Экономится время при монтаже, так как не требуется предварительная зачистка проводов. Технология соединения с проколом изоляции обеспечивает очень плотный, не подверженный окислению электрический контакт. Каждая жила имеет две точки контакта, что повышает надёжность электрической связи. Получение навыков работы с Тел-Сплайс займет минимум времени. Поставка коннекторов осуществляется россыпью либо в картриджах (для применения со специальным инструментом).


Tel-Splice
Аксессуары и инструменты

Аксессуары и инструменты Стандартный Инструмент Telsplice имеет специальную конструкцию щипцов, что исключает возможность повреждения коннектора при обжиме с избыточным усилием. Обжимной инструмент PRO-CRIMP­ER II предназначен для монтажа, ремонта, и технического обслуживания коннекторов Telsplice. Коннекторы, смонтированные этим инструментом, удовлетворят техническим требованиям и качеству монтажа. Инструмент позволяет обжим коннекторов Тел-Сплайс на жилах с диаметром изоляции до 2.03 мм. Инструмент Тел-Сплайс со сменным картриджем разработан для более простого и удобного применения коннекторов Тел-Сплайс. Магазин с коннекторами легко вставляется в инструмент

с задней стороны. На инструменте сделаны специальные канавки, благодаря которым жилы легко вставляются в коннектор. Трещоточный механизм не позволяет далее использовать инструмент, пока полностью не завершен обжим предыдущего коннектора. По окончании обжима, готовый коннектор легко извлекается из инструмента, а на рабочую позицию автоматически подается следующий. Таким образом, использование этого инструмента гарантирует постоянное качество контакта.

img img img img
Экономичный инструмент Обжимной инструмент PRO-CRIMPER II Тестер высоты Картриджный инструмент

PICABOND

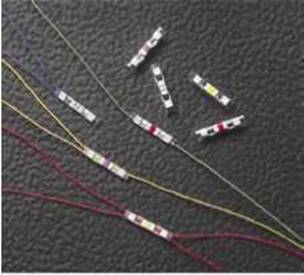

Коннекторы ПИКАБОНД для сращивания телефонного кабеля


Коннекторы ПИКАБОНД экономичное средство для сращивания многожильных кабелей. Корпус изготовлен из луженой фосфористой бронзы с закрепленной на нём изолирующей плёнкой из полиэстера. Цветная маркировка изоляции позволяет просто и безошибочно выбрать нужный коннектор в зависимости от диаметра жилы или от типа коннектора (сухой либо с влагозащитным заполнителем). Лёгкие и компактные коннекторы ПИКАБОНД занимают гораздо меньше пространства, чем требуется при других видах соединения. Они применяются с любыми жилами диаметром 0,32-0,90 мм с различными типами изоляции (бумажная, пластмассовая и т.д.). Используя эти коннекторы, можно делать разные виды соединений. Помимо наиболее распространенного прямого сращивания, можно сделать параллельное, Т-образное (разветвление), и т.д.

Разветвление делается без разрыва сквозной жилы (без прерывания связи). Помимо стандартной версии выпускаются также Mini и Micro ПИКАБОНД (Мини и Микро ПИКАБОНД). В ПИКАБОНД реализована технология врезного контакта (IDC-Technology). Жила вдавливается в тонкие прорези луженого контакта, края контакта прорезают изоляцию и поверхностный слой окисла. Таким образом, получается плотный, не подверженный окислению контакт "металл-металл" и прочная фиксация жилы. Экономится время и исключается риск повреждения проводника. Вместо четырёх операций (зачистка, скрутка, пропайка и изолирование) делается один обжим. Для работы с ПИКАБОНД не требуется специальное обучение. Получение навыков займёт минимум времени. Предлагается выбор различных инструментов и вспомогательных приспособлений для применения в конкретных условиях (в колодце, на ровной поверхности или на воздушной опоре).


Достоинства

  • Экономичная технология.
  • Не требуется зачистка изоляции, скрутка, пропайка и изолирование жил.
  • Высокая производительность.
  • Компактные размеры.
  • Универсальность: разные виды соединений жил диаметром 0,32-0,9 мм с различной изоляцией.
  • Подключение к линии без прерывания связи.
  • Надёжный электрический контакт.
  • Надёжное механическое соединение.

Характеристики

  • Прочность на разрыв превосходит спаянные соединения и скрутки.
  • Сопротивление изоляции и диэлектрическая прочность превышают требования линий связи.
  • Отсутствие помех при вибрации.
  • Целенаправленные испытания показали, что сопротивление контакта не ухудшается в течение длительного времени.
  • Продолжительное воздействие влаги практически не отражается на качестве электрического контакта.

Коннекторы ПИКАБОНД для сращивания телефонного кабеля
Аксессуары и инструменты

Ручные инструменты рекомендуется применять при монтаже муфт на кабеле малой емкости и для ремонтных работ. Он удобен при работе в стесненных условиях. Выпускается для Мини и Стандартного коннекторов ПИКАБОНД. Особенностью инструментов является наличие трещоточного механизма, который обеспечивает качест­венный контакт. Инструмент нельзя разжать, не завершив полностью обжатие. Специальный держатель позволяет закрепить инструмент на кабеле или на вспомогательных устройствах. При этом обе руки свободны для работы. Полуавтоматические инструменты предусмотрены для работы на многопарных кабелях связи. Для более простого и удобного применения разработаны коннекторы ПИКАБОНД на ленте. На одной ленте находятся 1000-2000 коннекторов. Трещоточный механизм обеспечивает качественное сращивание кабелей. Инструменты нельзя разжать, не завершив полностью обжатие. Специальный держатель позволяет закрепить инструмент и перемещать его вдоль муфты для рационального расположения коннекторов (вразбежку). Инструменты поставляются отдельно или в комплекте с держателем в чемодане.

img img

Информация предоставлена ООО "Трансэнерго ТД"
