Оптические панели Tyco/Electronics

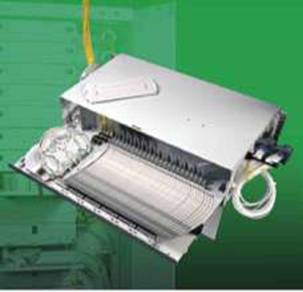

FOMS - FPS
Фронтальная панель для коммутации/сращивания


Фронтальная панель для коммутации/сращивания FOMS-FPS - это многофункциональная механическая сборная панель для организации волокон в стойке. Компактный дизайн и высока емкость позволяют FOMS-FPS коммутировать системы организации волокон на станции, POP, FTT, в мобильных системах и LAN. Имеются две версии:

  • Только коммутация.
  • Комутация и сращивание кабелей со свободным размещением волокон в трубке, центральным сердечником, станционным IFC и ленточным кабелями.

Панель имеет следующие особенности:

  • Размер 19 " подходит под любую стойку электронного оборудования размером 19 " (а при использовании адаптирующих скоб, может совмещаться со стандартаом ETSI, 23 " или стойками GR2 и UR компании Tyco Electronics).
  • Вмещает до 24 стандартных или 48 малых соединителей на фронтальной части панели.
  • Выдвижной лоток позволяет легкий доступ внутрь панели, даже при установленных патчкордах.
  • Находящаяся под углом коммутационная панель уменьшает риск повреждения глаз и гарантирует правильную организацию волокон для патчкордов.
  • Небольшая глубина гарантирует оптимальный доступ к обратной стороне для подключения кабеля.
  • В случае необходимости может поставляться прозрачная крышка для защиты патчкордов на стойках, где нет дверей.
  • Возможен ремонт оборудования при подключенном межстоечном IFC кабеле.
  • Монтажные скобы могут устанавливаться на передней или задней части панели.
  • Раструб для защиты входящих пигтейлов устанавливается на боковых сторонах или задней части панели .
  • Используемые кассеты, концепции сращивания FOSC гарантируют контроль за радиусом изгиба и возможность подключения любого типа кабеля и протектора сростка (SMOUV-ANT)
  • Полка может поставляться комплектом с пигтейлами и коннекторами.
  • Возможна поставка панелей с интегрированными в них пассивными компонентами (разветвители, волновые мультиплексоры и т. д.)

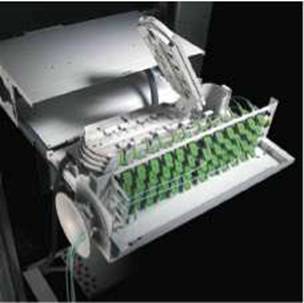

FIST - FPS
Фронтальная панель FIST для коммутации/сращивания


Фронтальная панель для коммутации /сращивания FISТ-FРS предназначена для системы организации волокон FISТ и используется в соответствующих cтойках. Поставляется 2 варианта оптических панелей FISТ-FРS :

  • Панели только для коммутации.
  • Панели для коммутации / сращивания кабелей модульной конструкции или станционных кабелей.

Характеристики панелей FISТ-FРS:

  • могут монтироваться в метрических (ETSI) или 19" стойках
  • вмещают до 48 соединителей
  • соединители на панели располагаются под углом
  • могут использоваться со всеми типами соединителей
  • оборудованы специальной трубкой для защиты кроссировочных оптических шнуров
  • прозрачная шарнирная крышка с маркировочными табличками
  • в комплект поставки панелей для проведения коммутации / сращивания могут входить пигтейлы с двойной оболочкой
  • предусмотрено различное расположение монтажных скоб
  • Выдвижная конструкция панели обеспечивает:
    - простоту доступа к кассетам со сростками
    - простоту доступа к задней стороне соединителей (например, для их чистки)
  • Возможность проводить ремонт, если используются оконцованные разъемами IFC кабели.

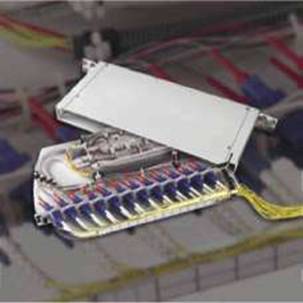

FIST - GSS2
Универсальная панель соединения oптических волокон FIST


Универсальная панель соединения оптических волокон GSS2 является многоцелевой механической конструкцией для стоек волоконно-оптической инфраструктуры сети FISТ. Данное изделие, как правило, применяется :

  • Для размещения сростков оптических волокон линейного кабеля с другим линейным кабелем или станционным кабелем.
  • Для хранения соединений линейного или станционного кабеля соптическими шнурами (пигтейлами).
  • Для хранения соединений оптических шнуров типа пигтейл - пигтейл.

Панель обладает следующими особенностями:

  • Может быть установлена в стойки FISТ и другие 19" или метрические (ЕТSI) стойки.
  • Имеются комплектующие детали для заделки большинства типов конструкции кабелей: модульной, с размещением волокон в центральной трубке, ленточной.
  • На профили UMS (Универсальная монтажная система) монтируются комбинации модулей SОSА2 (Модульная сборка кассет со сростками оптических волокон) и/или SАSА2 (Модульная сборка кассет с оптическими ответвителями) состоящие из модульной пазовой панели и кассет.
  • Панель может быть оборудована устройствами для заделки кевлара (КТU), обеспечивающими необходимую разгрузку при заделке стандартных видов пигтейлов.
  • Предустановленные направляющие трубки для волокон и устройства контроля допустимого радиуса изгиба волокон обеспечивают простой, но контролируемый доступ к волокнам и сросткам.

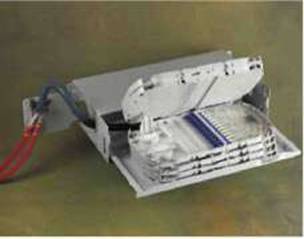

FIST - GMS2
Универсальная комбинированная панель


FISТ-GMS2 - это универсальная комбинированная многофункциональная панель, предназначенная для системы организации волокна FIST в оптических стойках. Как правило, полки FISТ-GMS2 используются для размещения сварных сростков линейных / станционных кабелей с пигтейлами. Полки совмещают функции размещения сварных сростков и коммутации.


Характеристики полок FISТ-GMS2:

  • Полки могут устанавливаться в стойках FISТ, а также в других метрических (ЕТSI) или 19" стойках
  • Имеются комплектующие детали для заделки большинства типов конструкции кабелей:
    модульной, с размещением волокон в центральной трубке, ленточной
  • Профили универсальной монтажной панели (UMS) позволяют монтировать на полке в различных комбинациях модули SОSА2 (сборка кассет с волоконно-оптическими сростками) и/или SАSА2 (сборка кассет с ответвителями), состоящие из плат с пазами и кассет
  • Патчпанель, рассчитанная на 24 элемента, может использоваться для размещения на ней:
    - адаптеров для большинства типов соединителей
    - устройств для заделки кевлара (КТU) для механической разгрузки при заделке пигтейлов
    - комбинацию из адаптеров для соединителей и устройств для заделки кевлара.
  • Предустановленные транспортные трубки для волокна и устройства контроля радиуса изгиба обеспечивают простой, но контролируемый доступ к волокнам и сросткам

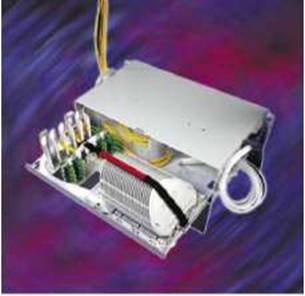

FIST - GPS2
Универсальная соединительно-коммутационная панель FIST


Универсальная соединительно-коммутационная панель FIST-GРS2 - является механической кассетной конструкцией для стоек волоконно-оптической инфраструктуры сети FIST. Обычно панели FIST-GРS2 используются в комбинации с соединительно- коммутационными кассетами (FIST-GРSТ-12)

  • для коммутации между патчкордами между армированными соединителями дуплексным кабелем и патчкордами между армированными соединителями межстоечным (станционным) кабелем и патчкордами между ленточными пигтейлами и патчкордами
  • для сращивания модульных оптических кабелей с пигтейлами и коммутации между этими пигтейлами и патчкордами межстоечного (станционного) кабеля без соединителей с пигтейлами и коммутации между этими пигтейлами и патчкордами дуплексного кабеля без разъемов с пигтейлами и коммутации между этими пигтейлами и патчкордами ленточного кабеля с микровеерным кабелем и коммутации между этим веерным кабелем и патчкордами.

Панель обладает следующими особенностями:

  • Может быть установлена в стойках FISТ и других 19' или метрических (ЕТSI) стойках
  • Имеются панели различных размеров и объемов
    Модель высотой 125 мм макс. 72 соединителя
    Модель высотой 88 мм макс. 48 соединителей
    Модель высотой 44 мм макс. 24 соединителя

Полная коммутационная способность внутри кассеты и между кассетами на панели. Коммутационная кассета вместо фронтальной коммутационной панели. Коммутация пигтейлов удобнее в горизонтальной плоскости. Полный доступ к обеим сторонам соединения. Коммутация патчкордов в пределах одной кассеты или панели не приводит к неконтролируемому образованию излишнего запаса длины шнуров. В зоне коммутации можно расположить различные адаптеры для соединителей. При вводе кабеля в панель его можно крепить у боковой или задней стенки панели. При необходимости можно установить корзину для хранения запаса избыточной длины патчкордов

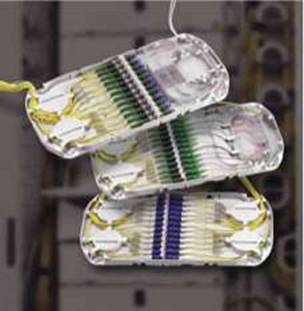

FIST-GPST12
Универсальная коммутационная кассета FIST


Универсальная соединительно-коммутационная кассета, FISТ-GРSТ-12, является механической кассетной конструкцией для системы организации волокон в стойках FISТ. Обычно кассеты FISТ-GРSТ-12 используются в комбинации с соединительно-коммутационной панелью (FISТ-GPS2)

  • для коммутации между патчкордами, между армированными соединителями, дуплексным кабелем и патчкордами между армированными соединителями, межстоечным (станционным) кабелем и патчкордами между ленточными пигтейлами и патчкордами
  • для сращивания модульных оптических кабелей с пигтейлами и коммутации между этими пигтейлами и патчкордами межстоечного (станционного) кабеля без соединителей с пигтейлами и коммутации между этими пигтейлами и патчкордами, дуплексного кабеля без соединителей с пигтейлами и коммутации между этими пигтейлами и патчкордами, ленточного кабеля с микровеерным кабелем и коммутации между этим веерным кабелем и патчкордами.

Кассета обладает следующими особенностями:

  • Полная коммутационная способность на кассете и между кассетами панели. Коммутационная кассета вместо фронтальной коммутационной панели
  • Коммутация пигтейлов удобнее в горизонтальной плоскости.
  • Полный доступ к обеим сторонам соединения.
  • Переключение патчкордов в пределах одной кассеты или панели не приводит к неконтролируемому образованию излишнего запаса длины шнуров.
  • В зоне коммутации можно расположить различные адаптеры для соединителей (на каждой кассете по 12 адаптеров).
  • Устройства контроля радиуса изгиба волокна направляют и защищают пигтейлы и обеспечивают допустимый радиус изгиба волокна.

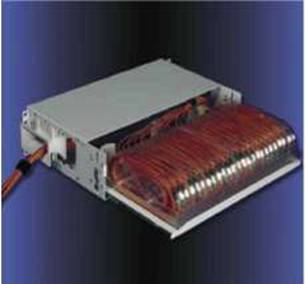

FIST - SPS
Панель для хранения патчкордов


Панели для хранения патчкордов FISТ-SРS предназначены для системы организации волокна FISТ и располагаются в оптических стойках. Как правило, панели FISТ-SРS используются для хранения запаса длины патчкордов в оптических кроссах Характеристики панели FISТ-SРS:

  • Панели могут устанавливаться в стойках FISТ и в других метрических (ETSI) или 19" стойках.
  • Панели позволяют раздельно хранить до 24 патчкордов с соединителями в прозрачных кассетах.
  • Патчкорды могут подводиться к панелям справа или слева и выводиться справа, слева или через верхнюю часть панелей.

Панели поставляются с напыленным покрытием (окрашенные) согласно RAL 7035


Размеры и емкость

Маркировка

высота

Размеры (мм) ширина

глубина

Емкость (*) патчкорд           патчкорд
диам. < 2,4 мм     диам. > 2,4мм

FIST-SPS

125

481

280

10 м                  8 м

* - Диаметр патчкордов от 1,6 до 3,0 мм

Информация для заказа
FIST-SPS-Х
Подведение патчкордов
L    патчкорды подводятся к панели слева R   патчкорды подводятся к панели справа
В комплект поставки входят монтажные скобы для крепления панелей в кабельных стойках метрического типа.

Информация предоставлена ООО "Трансэнерго ТД"
