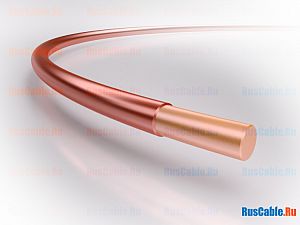

ПЭТ-1-155

Провод обмоточный с эмалевой изоляцией

ПЭТ-1-155
Группы кабельно-проводниковой продукцииГруппы кабельно-проводниковой продукции

В группах

Провода обмоточные
Провода обмоточные с эмалевой изоляцией

Продукция заводов-производителей КПППродукция заводов-производителей КПП

Производитель

ГК «МОСКАБЕЛЬМЕТ» на RusCable.Ru:
все марки ГК «МОСКАБЕЛЬМЕТ»
страница ГК «МОСКАБЕЛЬМЕТ»

Преимущественные показатели проводов ПЭТ-1-155:

  • высокие тепловые свойства;
  • меньший угол отдачи при испытании на упругость, большая гибкость проводов;
  • меньший диаметр провода при сохраненном размере диаметра проводника;
  • меньший вес единицы длины провода, большая длина единицы веса провода (при сравнении с известными марками на одной тонне проводов разница в длине составляет 15,09 км)
  • минимальные фактические значения пробивных напряжений превышают минимальные значения, заявленные в технических условиях на 25-40%.
  • меньшая прейскурантная цена, по сравнению с известными марками однослойных проводов.

ТУ 3591-087-05758629-2002 "Провода медные круглые эмалированные с температурным индексом 155"

Провода ПЭТ-1-155 ТУ 3591-087-05758629-2002 полностью удовлетворяют требованиям стандарта IEC 317-3

Диаметр проводника, диапазон 0,250-3,550 мм

Температурный индекс — 155

Материал проводника — медь

Изоляционный материал — электроизоляционный лак на основе модифицированных полиэфирных смол

Применение: для обмоток электрических машин и приборов.

Сравнительная таблица требований, предъявляемых к проводам марок ПЭТ-1-155 0,315 (ТУ 3591-087-05758629-2002), ПЭТ-155 0,315 (ТУ 16.К71-160-92) и ПЭТВ-2 0,315 (ТУ 16-705.110-79)

Технические требования ПЭТ-1-155 ПЭТВ-2 ПЭТ-155
Минимальная толщина изоляции, мм 0,019 0,025 0,025
Максимальный диаметр провода, мм 0,349 0,371 0,371
Пробивное напряжение, В 2200 2800 2800
Число точечных повреждений 25 (30 м, 1000 В) 7 (15 м , 60 В) 3 (15 м , 60 В)
Относительное удлинение %, не менее 23 23 23
Упругость (максимальный угол отдачи) 50° 55° 55°
Адгезия (изоляция не должная отслаиваться при растяжении провода) Рывком до удлинения 23% Рывком до удлинения 23% Рывком до удлинения 23%
Эластичность (изоляция не должна быть разрушена при испытании) Навивание на стержень 0,315 мм Растяжением до разрыва Навивание на стержень 0,315 мм
Механическая прочность иглой 0,23 мм, среднее и минимальное значения разрушающих нагрузок, Н 2,65; 3,15 4,40; 5,20 4,40; 5,20
Тепловой удар (испытание проводится при указанной температуре; выдержка провода в течение 30 мин в навитом состоянии на указанный стержень) 175°С, стержень 0,710 мм 155°С, стержень 1,890 мм 200°С, стержень 1,575 мм
Термопластичность 240°С, 2 мин 200°С; 2 мин 240°С; 2 мин
Вес 1 км провода, кг 0,7105 0,7182 0,7182
Длина отрезка провода весом 1000 кг, км 1407,45 1392,36 1392,36
