ПВС
RC3D · промышленная визуализация

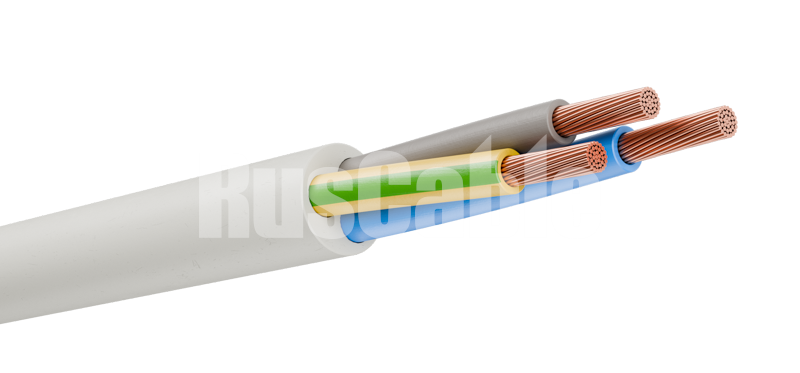

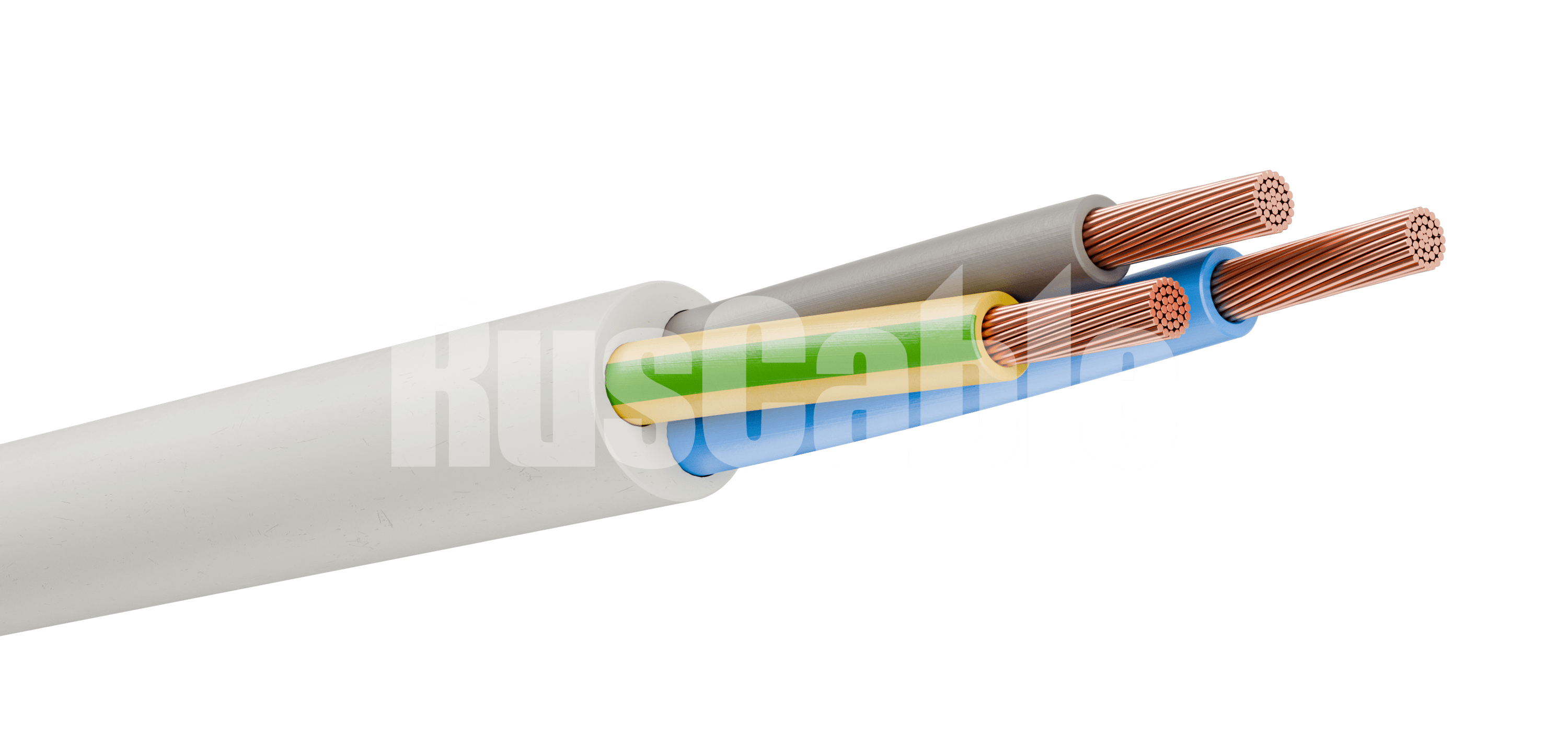

Провод соединительный
Изготовлено в RC3D.ru · студия промышленного моделирования
В группах
Кабели и провода выводные, соединительные и монтажные
— Провода соединительные
ПВС
от заводов-производителей
ГОСТ 7399-97
Конструктивное исполнение
Провод со скрученными жилами с поливинилхлоридной изоляцией с поливинилхлоридной оболочкой гибкий, на напряжение до 380 В для систем 380/660 В.
Область применения
Для присоединения электроприборов и электроинструмента по уходу за жилищем и его ремонту, стиральных машин, холодильников, средств малой механизации для садоводства и огородничества и других подобных машин и приборов, и для изготовления шнуров удлинительных.
Конструктивные параметры
| Число и номинальное сечение жил, мм2 | Класс жилы по ГОСТ 22483 не ниже, или конструкция | Номинальная толщина, мм | Наружные размеры, мм | Электрическое сопротивление изоляции при 70°С, МОм на 1 км, не менее | ||
| изоляции | оболочки | мин | макс. | |||
|
2x0,75
|
5
|
0,6
|
0,8
|
6,0
|
7,6
|
0,011
|
|
2x1,00
|
0,6
|
0,8
|
6,4
|
8,0
|
0,010
|
|
|
2x1,50
|
0,7
|
0,8
|
7,4
|
9,0
|
0,010
|
|
|
2x2,50
|
0,8
|
1,0
|
8,9
|
11,0
|
0,009
|
|
|
3x0,75
|
0,6
|
0,8
|
6,4
|
8,0
|
0,011
|
|
|
3x1,00
|
0,6
|
0,8
|
6,8
|
8,4
|
0,010
|
|
|
3x1,50
|
0,7
|
0,9
|
8,0
|
9,8
|
0,010
|
|
|
3x2,50
|
0,8
|
1,1
|
9,6
|
12,0
|
0,009
|
|
|
4x0,75
|
0,6
|
0,8
|
6,8
|
8,6
|
0,011
|
|
|
4x1,00
|
0,6
|
0,9
|
7,6
|
9,4
|
0,010
|
|
|
4x1,50
|
0,7
|
1,0
|
9,0
|
11,0
|
0,010
|
|
|
4x2,50
|
0,8
|
1,1
|
10,5
|
13,0
|
0,009
|
|
|
5x0,75
|
0,6
|
0,9
|
7,4
|
9,6
|
0,011
|
|
|
5x1,00
|
0,6
|
0,9
|
8,3
|
10,0
|
0,010
|
|
|
5x1,50
|
0,7
|
1,1
|
10,0
|
12,0
|
0,010
|
|
|
5x2,50
|
0,8
|
1,2
|
11,5
|
14,0
|
0,009
|
|
Расцветка оболочки проводов
| Марка | Цвет оболочки (изоляции), оплетки |
|
ПВС
|
Белый, голубой, желтый, зеленый, коричневый, красный, оранжевый, серый, синий, черный
|
Расцветка изоляции жил
| Число жил | Цвет (расцветка) жил | |
| шнура или провода с заземляющей жилой | шнура или провода без заземляющей жилы | |
|
2
|
-
|
Голубой, коричневый
|
|
3
|
Зелено-желтый, голубой, коричневый
|
Голубой, черный, коричневый
|
|
4
|
Зелено-желтый, голубой, черный, коричневый
|
Голубой, черный, коричневый, черный или коричневый
|
|
5
|
Зелено-желтый, голубой, черный, коричневый, черный или коричневый
|
Голубой, черный, коричневый, черный или коричневый, черный или коричневый
|
Массы проводов, кг/км
| Номинальное сечение жил, мм2 | Число жил | ||||
| 2 | 3 | 4 | 5 | ||
|
0,75
|
57,6
|
68,2
|
77,1
|
94,8
|
|
|
1,00
|
66,4
|
77,8
|
93,8
|
111,0
|
|
|
1,50
|
88,5
|
110,9
|
132,0
|
164,0
|
|
|
2,50
|
134,0
|
167,0
|
205,0
|
253,0
|
|
Обновлено
1 августа 2015
