ЗАЛП-В

Модифицированный провод для ЛЭП напряжением до 35 кВ

ЗАЛП-В

ТУ 3555-092-05758629-2003

Область применения

Уникальность конструкции ЗАЛП-В (аналог проводов SAX и СИП-3) заключается в обеспечении повышенной гибкости провода при его монтаже. Наличие водоблокирующих элементов в конструкции провода ЗАЛП-В препятствуют продольному распространению влаги по токопроводящей жиле, что позволяет продолжить работы по монтажу линии в случае возникновения повышенной влажности (дождь). Даже случайный контакт открытой части провода (неизолированной) с водной поверхностью не причинит ему никакого вреда и не снизит эксплуатационных характеристик монтируемого провода. Использование водоблокирующих элементов в конструкции провода ЗАЛП-В не имеет аналогов среди российских образцов (СИП-3).

Провод марки ЗАЛП-В с защитной оболочкой из сшитого полиэтилена напряжением до 35 кВ, номинальной частотой 50 Гц, может использоваться в районах с умеренным, холодным и тропическим климатом, в атмосфере воздуха типов 2 и 3 по ГОСТ 15150.

Описание конструкции

Провод ЗАЛП-В Провод ЗАЛП-В представляет собой многопроволочную:
- из 7 проволок для сечений до 95 кв.мм. включительно;
- из 19 проволок для сечений от 120 кв.мм. и выше,

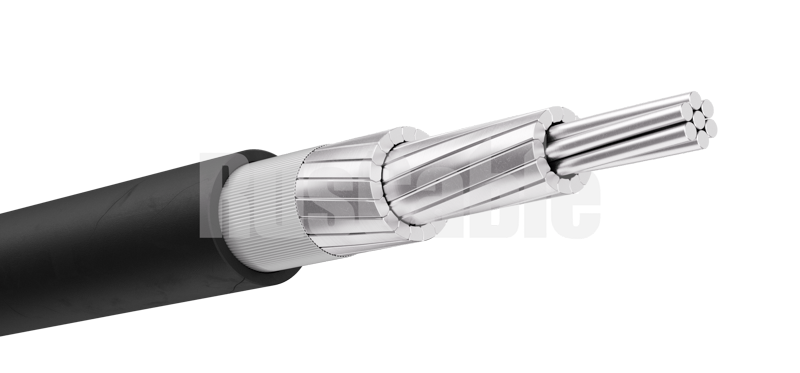

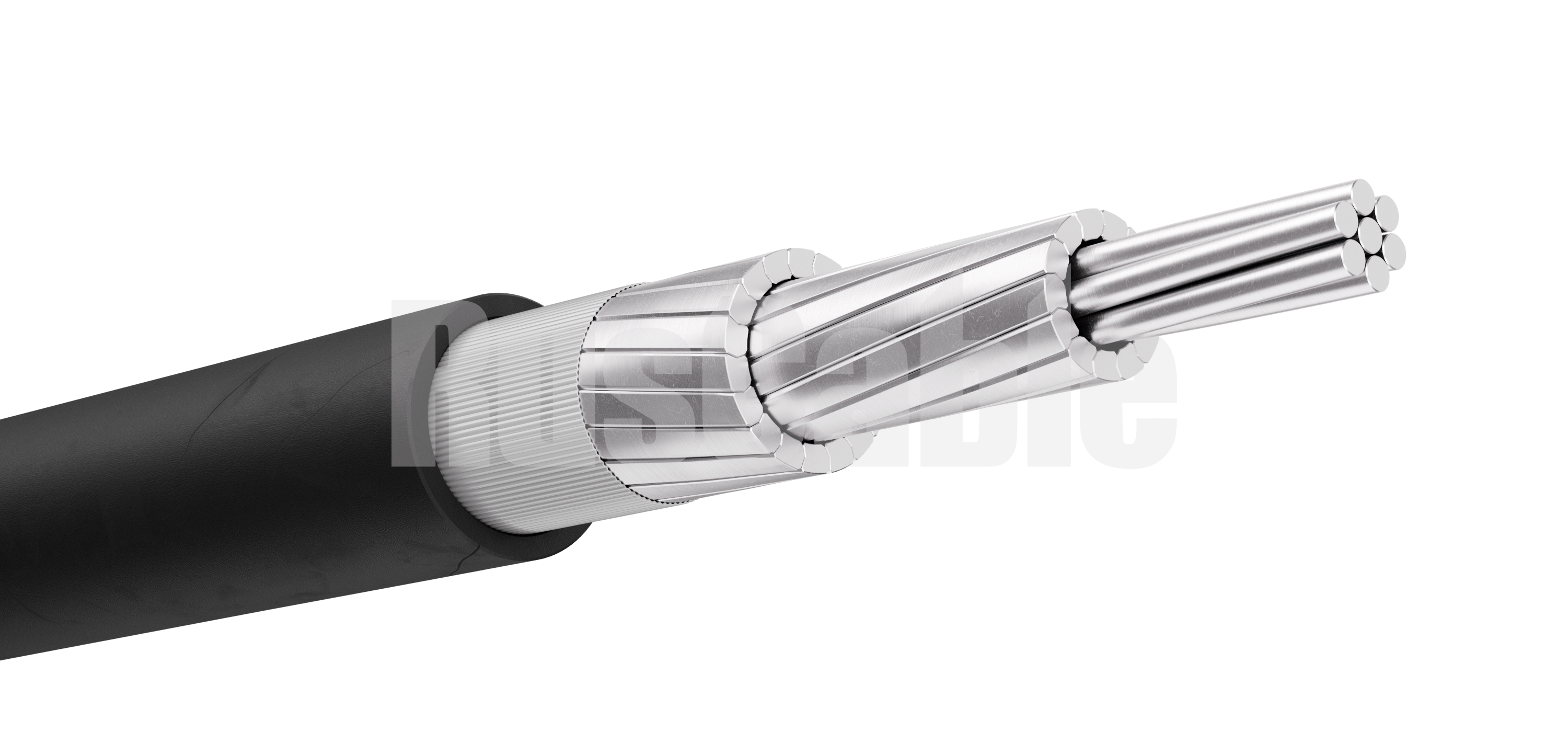

уплотненную токопроводящую жилу из алюминиевого сплава - 1, c защитной оболочкой из сшитого светостабилизированного полиэтилена - 2. Конструкция ЗАЛП-В дополнена водоблокирующими элементами: нити - 3 и ленты - 4, препятствующие продольному распространению влаги по токопроводящей жиле.

Технические характеристики

  • Удельная теплоемкость материала жилы — (880-920) Дж/(кг*К);
  • Удельная плотность материала жилы — 2700 кг/м3, при 20°С;
  • Коэффициент линейного расширения материала жилы — 23,1*10-6 1/К;
  • Модуль упругости материала жилы — 62500 Н/мм2;
  • Удельное объемное сопротивление изоляции провода составляет не менее 1*1012 Ом·см;
  • Провод на номинальное напряжение до 35 кВ выдерживает испытание: на проход переменным напряжением 20 кВ и в воде при приложенном напряжении 4 кВ в течение 5 мин;
  • Пробивное переменное напряжения на номинальное напряжение 20 кВ составляет не менее 24 кВ, на номинальное напряжение 35 кВ данный параметр составляет не менее 42 кВ;
  • Допустимый нагрев токопроводящей жилы для провода соответствует: для нормального режима — 90°С; для режима короткого замыкания длительностью до 5 сек — 250°С;
  • Монтаж проводов можно осуществлять при температуре окружающего воздуха не ниже — минус 10°С;
  • Усилия при тяжении и в процессе эксплуатации провода не должны превышать 35 Н/мм2;
  • Провод обладает стойкостью к воздействию солнечной радиации;
  • Срок службы провода составляет не менее 25 лет.

Конструкция, механическая прочность и электрическое сопротивление токопроводящих жил провода

Сечение жилы, мм2 Номинальный диаметр неизолированной жилы, мм Прочность при растяжении, кН, не менее Электрическое сопротивление жилы, Ом/км
35 6,9 10,3 0,986
50 8,1 14,2 0,72
70 9,7 20,6 0,493
95 11,3 27,9 0,363
120 12,8 35,2 0,288
150 14,2 43,4 0,236

Токовые нагрузки, диаметр по изоляции, радиус изгиба и масса провода

Сечение провода, мм2 Допустимый ток нагрузки, А Односекундный ток короткого замыкания, кА, не более Номинальный диаметр провода, мм Допустимый радиус изгиба провода, м Масса провода, кг/км
20 кВ 35 кВ 20 кВ 35 кВ 20 кВ 35 кВ
35 200 3,2 11,5 11,9 0,12 0,12 160 169
50 245 4,3 12,7 13,1 0,13 0,13 209 220
70 310 6,4 14,3 14,7 0,15 0,15 275 287
95 370 8,6 16,0 16,4 0,16 0,16 355 369
120 430 11,0 17,4 17,8 0,18 0,18 436 451
150 485 13,5 18,8 19,2 0,19 0,19 530 546
Информация

Обновлено

1 августа 2015
