Здравствуйте, коллеги!
Наконец-то я добрался до своего ноута, чтобы поведать вам о том, где удалось побывать за последний месяц. Сегодня речь пойдет о предприятии, уникальность которого сложно подвергнуть сомнению. Это, конечно же, ТАТКАБЕЛЬ.
Завод, молодой завод, спроектированный и построенный с нуля под самое современное оборудование и технологию производства существующую на сегодняшний день.
Только что завод отметил свой первый юбилей – 5 лет!
Очень хочу поблагодарить руководителя завода «ТАТКАБЕЛЬ» Виктора Владимировича Миллера за теплый прием. Но не только за это, а ещё за то, что благодаря профессионалам такого уровня как Виктор Владимирович нам с вами, живущим в этой стране есть чем гордиться. Собрать такой Коллектив (я специально написал это слово с большой буквы), спроектировать завод, не отступать от поставленных целей при этом оставаясь независимым. Итак, обо всём по порядку. Добро пожаловать на один из самых современных кабельных заводов в мире, в настоящую сказку для профессионала, где всё сделано идеально, куда приятно не только приезжать в гости, но и, по всей видимости, трудиться во благо завода, города, страны...

Наверное выше написанный текст покажется вам очень пафосным, но, поверьте, так всё и есть, по другому о заводе ТАТКАБЕЛЬ написать просто невозможно!

19 мая 2014 в 16:44
15
Энергетика: 73
19 лет и 41 день
упоминали 21 раз
Медаль «За Активность» 2-ой степени Медаль «За Активность» 1-ой степени «Звезда Народного Признания» 1-ой степени Медаль «За участие в переписи»
 (1)
 (0)
По дороге в гостиницу, поздно вечером, Казань показалась мне безумно красивой. На фото кукольный театр, правда ведь, красиво?
фото (58).JPG

19 мая 2014 в 16:45
15
Энергетика: 73
19 лет и 41 день
упоминали 21 раз
Медаль «За Активность» 2-ой степени Медаль «За Активность» 1-ой степени «Звезда Народного Признания» 1-ой степени Медаль «За участие в переписи»
 (1)
 (0)
Я не буду рассказывать во всех красотах, об этом прекраснейшем городе, об этом можно почитать на специализированных сайтах, но, если в двух словах, то местные старожилы рассказывают, что город радикально изменился за каких то 5 лет. Всё чисто, дороги идеальные, дорожные развязки продуманные, все здания отреставрированы, очень много музеев, куда ни глянь - везде можно почувствовать дух любви к городу. Именно любви, вы даже не представляете, как жители гордятся и любят свою Казань! Я был там в первый раз, но непременно хочется вернуться. Примерно такое же чувство было у меня после визита в Баку, в итоге только за прошлый год я был там три раза ). Так что с Казанью всё ещё впереди…

19 мая 2014 в 17:00
15
Энергетика: 73
19 лет и 41 день
упоминали 21 раз
Медаль «За Активность» 2-ой степени Медаль «За Активность» 1-ой степени «Звезда Народного Признания» 1-ой степени Медаль «За участие в переписи»
 (1)
 (0)
А теперь про завод. Вот собственно он сам.

19 мая 2014 в 17:01
15
Энергетика: 73
19 лет и 41 день
упоминали 21 раз
Медаль «За Активность» 2-ой степени Медаль «За Активность» 1-ой степени «Звезда Народного Признания» 1-ой степени Медаль «За участие в переписи»
 (2)
 (0)
До начала экскурсии по производству, мы побеседовали с руководством предприятия. Далее я расскажу вам о некотором уникальном оборудовании и решениях на предприятии, больше не встречающихся нигде в мире.

19 мая 2014 в 17:03
15
Энергетика: 73
19 лет и 41 день
упоминали 21 раз
Медаль «За Активность» 2-ой степени Медаль «За Активность» 1-ой степени «Звезда Народного Признания» 1-ой степени Медаль «За участие в переписи»
 (2)
 (0)
Из беседы я узнал, что на предприятии трудятся всего 300 человек, учитывая ИТР. Руководство стремится к тому, чтобы численность не превышала этой цифры. При таком количестве сотрудников производительность предприятия очень высокая.
Общая площадь производства составляет 23 000 м2.
Производственный цех – единый.
Отдельное здание, площадью около 6 000 м2 - производство муфт.
Также есть самостоятельное производство стальных барабанов.
Сборка деревянных происходит на производстве.

На вопрос о планах по производству КПП на 500 кВ на вертикальной линии, Виктор Миллер ответил, что вертикальная сейчас не так актуальна. 120 м вышка при такой конструкции будет довольно неустойчива и под действием ветра, колебания могут быть значительны, крен вплоть до 1-1,5 м. По сути то, ради чего строят – концентричность - теряется. Поэтому сейчас есть решение, закапывать на 80 метров в землю.

Если говорить о наклонных линиях, то тут важно, чтобы кабель не касался стенок трубы. Сейчас есть такие технологии. И у завода ТАТКАБЕЛЬ есть такой проект, проработан он 2 года назад.

На момент проектирования и реализации проекта предусматривалась возможность постройки третьей линии, более высокого напряжения.

Тут надо понимать, что рынок 330 и 500 кВ - это сверх специфический рынок, это единичные проекты.

19 мая 2014 в 17:04
15
Энергетика: 73
19 лет и 41 день
упоминали 21 раз
Медаль «За Активность» 2-ой степени Медаль «За Активность» 1-ой степени «Звезда Народного Признания» 1-ой степени Медаль «За участие в переписи»
 (3)
 (0)

19 мая 2014 в 17:05
15
Энергетика: 73
19 лет и 41 день
упоминали 21 раз
Медаль «За Активность» 2-ой степени Медаль «За Активность» 1-ой степени «Звезда Народного Признания» 1-ой степени Медаль «За участие в переписи»
 (3)
 (0)

добавлено 19.05.2014 в 17:05

После визита Дворковича

19 мая 2014 в 17:06
15
Энергетика: 73
19 лет и 41 день
упоминали 21 раз
Медаль «За Активность» 2-ой степени Медаль «За Активность» 1-ой степени «Звезда Народного Признания» 1-ой степени Медаль «За участие в переписи»
 (2)
 (0)

19 мая 2014 в 17:07
15
Энергетика: 73
19 лет и 41 день
упоминали 21 раз
Медаль «За Активность» 2-ой степени Медаль «За Активность» 1-ой степени «Звезда Народного Признания» 1-ой степени Медаль «За участие в переписи»
 (2)
 (0)
Начало экскурсии. Информационный стенд в цехе

19 мая 2014 в 17:08
15
Энергетика: 73
19 лет и 41 день
упоминали 21 раз
Медаль «За Активность» 2-ой степени Медаль «За Активность» 1-ой степени «Звезда Народного Признания» 1-ой степени Медаль «За участие в переписи»
 (2)
 (0)

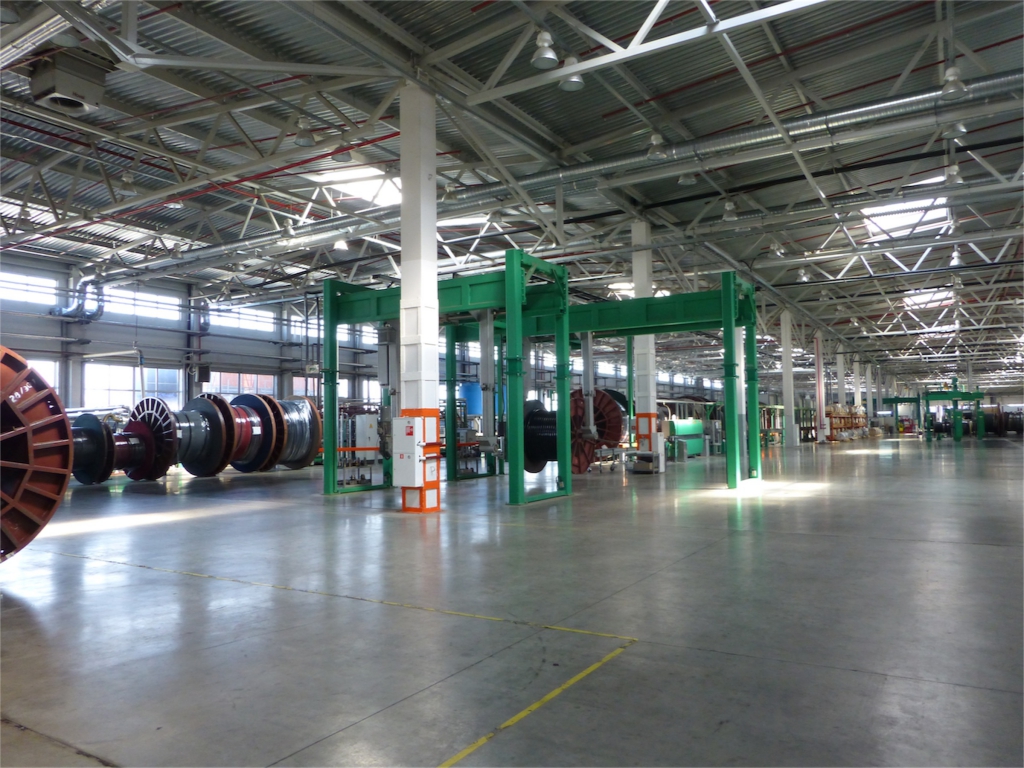

а вот и сам цех

19 мая 2014 в 17:09
15
Энергетика: 73
19 лет и 41 день
упоминали 21 раз
Медаль «За Активность» 2-ой степени Медаль «За Активность» 1-ой степени «Звезда Народного Признания» 1-ой степени Медаль «За участие в переписи»
 (2)
 (0)
Образцовый завод в плане чистоты

19 мая 2014 в 17:10
15
Энергетика: 73
19 лет и 41 день
упоминали 21 раз
Медаль «За Активность» 2-ой степени Медаль «За Активность» 1-ой степени «Звезда Народного Признания» 1-ой степени Медаль «За участие в переписи»
 (3)
 (0)

19 мая 2014 в 17:11
15
Энергетика: 73
19 лет и 41 день
упоминали 21 раз
Медаль «За Активность» 2-ой степени Медаль «За Активность» 1-ой степени «Звезда Народного Признания» 1-ой степени Медаль «За участие в переписи»
 (3)
 (0)

19 мая 2014 в 17:11
15
Энергетика: 73
19 лет и 41 день
упоминали 21 раз
Медаль «За Активность» 2-ой степени Медаль «За Активность» 1-ой степени «Звезда Народного Признания» 1-ой степени Медаль «За участие в переписи»
 (3)
 (0)

19 мая 2014 в 17:21
15
Энергетика: 73
19 лет и 41 день
упоминали 21 раз
Медаль «За Активность» 2-ой степени Медаль «За Активность» 1-ой степени «Звезда Народного Признания» 1-ой степени Медаль «За участие в переписи»
 (2)
 (0)
такой вот новенький и красивый тридцать четвертый одобрение

19 мая 2014 в 17:22
15
Энергетика: 73
19 лет и 41 день
упоминали 21 раз
Медаль «За Активность» 2-ой степени Медаль «За Активность» 1-ой степени «Звезда Народного Признания» 1-ой степени Медаль «За участие в переписи»
 (2)
 (0)
Склад хранения материалов

19 мая 2014 в 17:24
15
Энергетика: 73
19 лет и 41 день
упоминали 21 раз
Медаль «За Активность» 2-ой степени Медаль «За Активность» 1-ой степени «Звезда Народного Признания» 1-ой степени Медаль «За участие в переписи»
 (3)
 (0)
Стенд истории создания завода с самого начала.
Начало строительства сентябрь - октябрь 2008 года.
Несмотря на кризис строительство не остановилось. К концу 2009 года уже начался монтаж оборудования.
Было получено все необходимое оборудование буквально за год, напрямую от зарубежных поставщиков.



19 мая 2014 в 17:27
15
Энергетика: 73
19 лет и 41 день
упоминали 21 раз
Медаль «За Активность» 2-ой степени Медаль «За Активность» 1-ой степени «Звезда Народного Признания» 1-ой степени Медаль «За участие в переписи»
 (2)
 (0)
К моменту готовности корпуса было готово оборудование. По сути, не было остановки.
Вся скрутка - это Caballe (Испания), производственники хорошо знают и отзываются об этом бренде. Это один из безусловных лидеров в своем деле, хотя признать работать с испанцами не просто.
Rosendahl (Австрия) - это горизонтальные линии, шланговые линии.
Конечно же Maillefer (Швейцария).
И Sikora, которая сейчас поставила рентген для проверки гранул материала.

19 мая 2014 в 17:28
15
Энергетика: 73
19 лет и 41 день
упоминали 21 раз
Медаль «За Активность» 2-ой степени Медаль «За Активность» 1-ой степени «Звезда Народного Признания» 1-ой степени Медаль «За участие в переписи»
 (2)
 (0)
Получается, что еще в 2010 м году шел монтаж оборудования, а в декабре 2010 было поставлена первая продукция на 110 кВ.
Нужно отметить, что ТАТКАБЕЛЬ это один из первых уж точно, а может и первый в России завод, спроектированный под наклонную линию, а не перестроен под неё.


19 мая 2014 в 17:30
15
Энергетика: 73
19 лет и 41 день
упоминали 21 раз
Медаль «За Активность» 2-ой степени Медаль «За Активность» 1-ой степени «Звезда Народного Признания» 1-ой степени Медаль «За участие в переписи»
 (2)
 (0)
Для изоляции применяется в большей степени Borealis, но и Dow тоже.

добавлено 19.05.2014 в 17:55

У них сильная техническая поддержка с ними удобно работать.
Любое сырье, любой материал проходят входной контроль в лаборатории, на которую мы пройдем в самом конце экскурсии. Объем выборки, конечно разный, но каждый поступающий материал должен быть внесен в перечень входного контроля.

19 мая 2014 в 17:32
15
Энергетика: 73
19 лет и 41 день
упоминали 21 раз
Медаль «За Активность» 2-ой степени Медаль «За Активность» 1-ой степени «Звезда Народного Признания» 1-ой степени Медаль «За участие в переписи»
 (2)
 (0)
Линия перемотки кабеля Maillefer EPL-80 (Швейцария) со встроенной системой для ремонта и восстановления кабеля CRRS, производства H. FOLKE SANDELIN AB (Швеция).

Но здесь можно осуществлять не только перемотку, но и снимать изоляцию – разделывают кабель автоматически с помощью уникальной машины, разработанной специально для ТАТКАБЕЛЬ, на случай возникновения брака. Она изготовлена специально под параметры ТАТКАБЕЛЬ. Данное устройство может снимать оболочку толщиной до 25 мм. Любой тип оболочки, алюминиевый слой. Грубо говоря, это линия «второй жизни» кабеля.

Ранее разделка проходила полностью с потерей жилы. Сейчас же аккуратно идет надрез вручную, а затем машина снимает верхний слой толщиной до 25 мм.

Такой машины больше нет ни у кого в мире!


19 мая 2014 в 17:33
15
Энергетика: 73
19 лет и 41 день
упоминали 21 раз
Медаль «За Активность» 2-ой степени Медаль «За Активность» 1-ой степени «Звезда Народного Признания» 1-ой степени Медаль «За участие в переписи»
 (2)
 (0)

19 мая 2014 в 17:33
15
Энергетика: 73
19 лет и 41 день
упоминали 21 раз
Медаль «За Активность» 2-ой степени Медаль «За Активность» 1-ой степени «Звезда Народного Признания» 1-ой степени Медаль «За участие в переписи»
 (2)
 (0)

19 мая 2014 в 17:34
15
Энергетика: 73
19 лет и 41 день
упоминали 21 раз
Медаль «За Активность» 2-ой степени Медаль «За Активность» 1-ой степени «Звезда Народного Признания» 1-ой степени Медаль «За участие в переписи»
 (2)
 (0)

19 мая 2014 в 17:34
15
Энергетика: 73
19 лет и 41 день
упоминали 21 раз
Медаль «За Активность» 2-ой степени Медаль «За Активность» 1-ой степени «Звезда Народного Признания» 1-ой степени Медаль «За участие в переписи»
 (4)
 (0)

19 мая 2014 в 17:35
15
Энергетика: 73
19 лет и 41 день
упоминали 21 раз
Медаль «За Активность» 2-ой степени Медаль «За Активность» 1-ой степени «Звезда Народного Признания» 1-ой степени Медаль «За участие в переписи»
 (2)
 (0)

19 мая 2014 в 17:47
15
Энергетика: 73
19 лет и 41 день
упоминали 21 раз
Медаль «За Активность» 2-ой степени Медаль «За Активность» 1-ой степени «Звезда Народного Признания» 1-ой степени Медаль «За участие в переписи»
 (2)
 (0)
Вот так это работает. Видео



19 мая 2014 в 17:48
15
Энергетика: 73
19 лет и 41 день
упоминали 21 раз
Медаль «За Активность» 2-ой степени Медаль «За Активность» 1-ой степени «Звезда Народного Признания» 1-ой степени Медаль «За участие в переписи»
 (1)
 (0)
Далее отдающий барабан.


19 мая 2014 в 17:49
15
Энергетика: 73
19 лет и 41 день
упоминали 21 раз
Медаль «За Активность» 2-ой степени Медаль «За Активность» 1-ой степени «Звезда Народного Признания» 1-ой степени Медаль «За участие в переписи»
 (2)
 (0)

19 мая 2014 в 17:52
15
Энергетика: 73
19 лет и 41 день
упоминали 21 раз
Медаль «За Активность» 2-ой степени Медаль «За Активность» 1-ой степени «Звезда Народного Признания» 1-ой степени Медаль «За участие в переписи»
 (1)
 (0)
Один из общих видов, всё как-то спокойно, без суеты, но работа не останавливается. Чувствуется идеально налаженный производственный процесс...

19 мая 2014 в 17:54
15
Энергетика: 73
19 лет и 41 день
упоминали 21 раз
Медаль «За Активность» 2-ой степени Медаль «За Активность» 1-ой степени «Звезда Народного Признания» 1-ой степени Медаль «За участие в переписи»
 (1)
 (0)
Много катанки!

19 мая 2014 в 18:00
15
Энергетика: 73
19 лет и 41 день
упоминали 21 раз
Медаль «За Активность» 2-ой степени Медаль «За Активность» 1-ой степени «Звезда Народного Признания» 1-ой степени Медаль «За участие в переписи»
 (2)
 (0)
Здесь начинается производственный цикл.

2 линии: одна алюминиевого волочения, грубого, вторая - медного. Обе Niehoff. Немецкие машины высокой производительности, автоматизированы, немецкая сталь, хорошие волоки. Они были запущены первые и ТАТКАБЕЛЬ очень доволен этим оборудованием, которое используется чаще всего. Никаких нареканий.



19 мая 2014 в 18:00
15
Энергетика: 73
19 лет и 41 день
упоминали 21 раз
Медаль «За Активность» 2-ой степени Медаль «За Активность» 1-ой степени «Звезда Народного Признания» 1-ой степени Медаль «За участие в переписи»
 (1)
 (0)

19 мая 2014 в 18:01
15
Энергетика: 73
19 лет и 41 день
упоминали 21 раз
Медаль «За Активность» 2-ой степени Медаль «За Активность» 1-ой степени «Звезда Народного Признания» 1-ой степени Медаль «За участие в переписи»
 (1)
 (0)
Надежно и красиво!

19 мая 2014 в 18:01
15
Энергетика: 73
19 лет и 41 день
упоминали 21 раз
Медаль «За Активность» 2-ой степени Медаль «За Активность» 1-ой степени «Звезда Народного Признания» 1-ой степени Медаль «За участие в переписи»
 (1)
 (0)

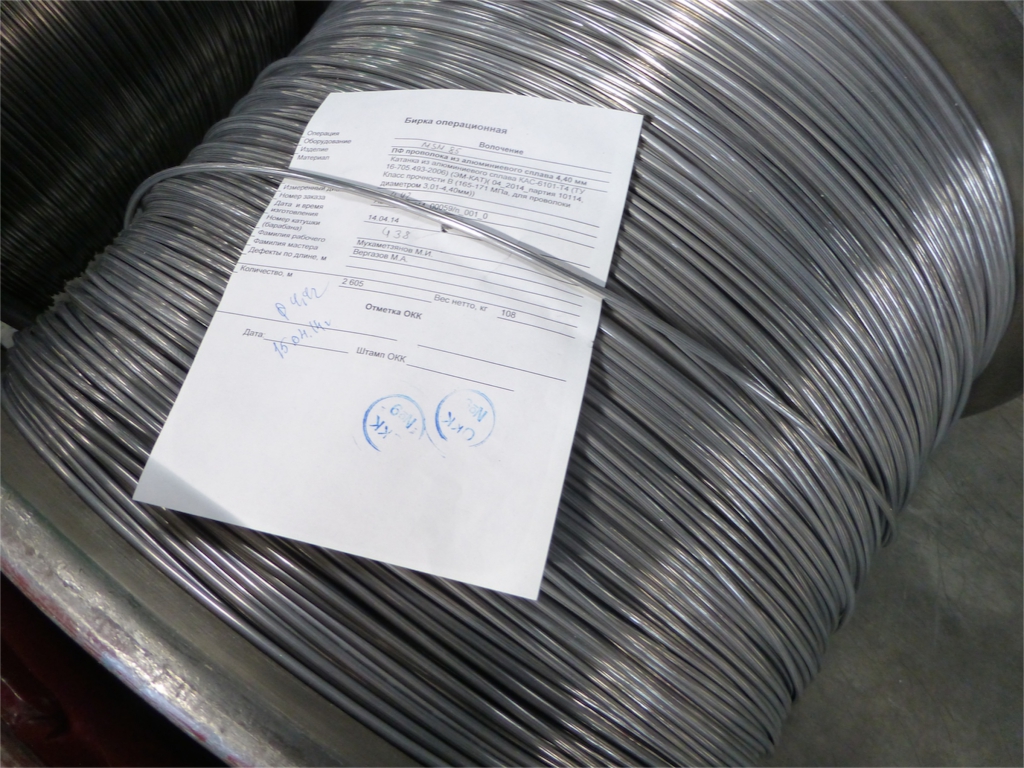

Результат

19 мая 2014 в 18:05
15
Энергетика: 73
19 лет и 41 день
упоминали 21 раз
Медаль «За Активность» 2-ой степени Медаль «За Активность» 1-ой степени «Звезда Народного Признания» 1-ой степени Медаль «За участие в переписи»
 (1)
 (0)
Это кусочек волочильной машины Солвинг, Швеция.



19 мая 2014 в 18:06
15
Энергетика: 73
19 лет и 41 день
упоминали 21 раз
Медаль «За Активность» 2-ой степени Медаль «За Активность» 1-ой степени «Звезда Народного Признания» 1-ой степени Медаль «За участие в переписи»
 (1)
 (0)
Обратите внимание. Сейчас будет автоматический переброс, нож отрезает и идет новая подача.



19 мая 2014 в 18:08
15
Энергетика: 73
19 лет и 41 день
упоминали 21 раз
Медаль «За Активность» 2-ой степени Медаль «За Активность» 1-ой степени «Звезда Народного Признания» 1-ой степени Медаль «За участие в переписи»
 (1)
 (0)
Очень удобно – минимальные трудозатраты без остановки линии.
За кажущейся простотой стоит очень сложный процесс. На каждой линии, несмотря на её новизну, приходилось осуществлять доработки...


19 мая 2014 в 18:10
15
Энергетика: 73
19 лет и 41 день
упоминали 21 раз
Медаль «За Активность» 2-ой степени Медаль «За Активность» 1-ой степени «Звезда Народного Признания» 1-ой степени Медаль «За участие в переписи»
 (1)
 (0)
Медная линия – универсальная, волочение и сразу отжиг (для задания механических и электрических свойств) и приставка для контейнера.

19 мая 2014 в 18:12
15
Энергетика: 73
19 лет и 41 день
упоминали 21 раз
Медаль «За Активность» 2-ой степени Медаль «За Активность» 1-ой степени «Звезда Народного Признания» 1-ой степени Медаль «За участие в переписи»
 (1)
 (0)
В целом завод ориентирован на кабели энергетического назначения, минимальное сечение 16 мм.
Есть отдельная линия под СИПы.

А вот это Кабалле – очень скоростная машина внутренней скрутки.

19 мая 2014 в 18:13
15
Энергетика: 73
19 лет и 41 день
упоминали 21 раз
Медаль «За Активность» 2-ой степени Медаль «За Активность» 1-ой степени «Звезда Народного Признания» 1-ой степени Медаль «За участие в переписи»
 (1)
 (0)

19 мая 2014 в 18:14
15
Энергетика: 73
19 лет и 41 день
упоминали 21 раз
Медаль «За Активность» 2-ой степени Медаль «За Активность» 1-ой степени «Звезда Народного Признания» 1-ой степени Медаль «За участие в переписи»
 (1)
 (0)

19 мая 2014 в 18:16
15
Энергетика: 73
19 лет и 41 день
упоминали 21 раз
Медаль «За Активность» 2-ой степени Медаль «За Активность» 1-ой степени «Звезда Народного Признания» 1-ой степени Медаль «За участие в переписи»
 (2)
 (0)

19 мая 2014 в 18:22
15
Энергетика: 73
19 лет и 41 день
упоминали 21 раз
Медаль «За Активность» 2-ой степени Медаль «За Активность» 1-ой степени «Звезда Народного Признания» 1-ой степени Медаль «За участие в переписи»
 (1)
 (0)
Видя всю эту красоту, я не мог не задать вопрос про возврат инвестиций.
Что по окупаемости – около 8 лет при правильной организации.
Технологически завод не загружен на полную проектную мощность. И даже при нынешней загрузке он способен сам себя окупать...
Рынок кабельных игроков в сфере поставок для энергетической отрасли стал шире и условия ужесточились.
Вследствие переизбытка мощностей выход видится только в переходе на более уникальные продукты, НИОКР, наука.

Идем дальше, это участок где производится сегментированная жила.


19 мая 2014 в 18:23
15
Энергетика: 73
19 лет и 41 день
упоминали 21 раз
Медаль «За Активность» 2-ой степени Медаль «За Активность» 1-ой степени «Звезда Народного Признания» 1-ой степени Медаль «За участие в переписи»
 (1)
 (0)

19 мая 2014 в 18:23
15
Энергетика: 73
19 лет и 41 день
упоминали 21 раз
Медаль «За Активность» 2-ой степени Медаль «За Активность» 1-ой степени «Звезда Народного Признания» 1-ой степени Медаль «За участие в переписи»
 (2)
 (0)
Здесь формируется профиль жилы

19 мая 2014 в 18:24
15
Энергетика: 73
19 лет и 41 день
упоминали 21 раз
Медаль «За Активность» 2-ой степени Медаль «За Активность» 1-ой степени «Звезда Народного Признания» 1-ой степени Медаль «За участие в переписи»
 (2)
 (0)

19 мая 2014 в 18:25
15
Энергетика: 73
19 лет и 41 день
упоминали 21 раз
Медаль «За Активность» 2-ой степени Медаль «За Активность» 1-ой степени «Звезда Народного Признания» 1-ой степени Медаль «За участие в переписи»
 (1)
 (0)
Вот так вот постепенно она принимает форму

19 мая 2014 в 18:25
15
Энергетика: 73
19 лет и 41 день
упоминали 21 раз
Медаль «За Активность» 2-ой степени Медаль «За Активность» 1-ой степени «Звезда Народного Признания» 1-ой степени Медаль «За участие в переписи»
 (2)
 (0)

Страницы:
Быстрый переход в другой раздел:


Общаешься на форуме? Зарегистрируйся!

Только для зарегистрированных пользователей «Кабельного форума» RusCable.Ru доступны следующие возможности:

— Получение КАБСов за общение на форуме;
— Отправка личных сообщений пользователям;
— Сохранять в «Избранном» интересные темы;
— и многое другое.

Регистрация предельно простая и займет не более 2 минут.

ЗАРЕГИСТРИРОВАТЬСЯ

Вход для зарегистрированных пользователей:

логин: пароль:

забыли пароль?

Нужен кабель? Оформи заявку бесплатно
