LEKRON: Репортаж с Инженерного центра
компании ТехИнвест-М


Страницы:

4 июня 2018 в 19:11
Энергетика: 61
2 года и 176 дней
упоминали 29 раз
Медаль «За Активность» 3-ей степени «Звезда Народного Признания» 1-ой степени Медаль «За участие в переписи»

Совсем недавно, 15 мая, на портале RusCable.Ru вышло интервью с Павлом Беляковым — руководителем Инженерного центра компании "ТехИнвест-М", которая специализируется на производстве полимерных композиций, известных под торговой маркой Lekron®. Компания входит в холдинг завода "Конкорд" и является одним из ключевых производителей на рынке материалов, за годы деятельности зарекомендовав себя как высококачественного и ответственного поставщика. Специалисты, знающие промышленность, должны быть наслышаны о компании и ее бренде, я в этом уверен подмигивание
В нашем интервью Павел поведал о трудностях рынка и его вызовах, сложностях и перипетиях производства материалов, о нюансах в части испытаний продукции и сырья, а также о многом другом. Материал получился весьма интересным, поэтому я настоятельно приглашаю вас к прочтению.

Конечно же, подобное интервью не могло браться дистанционно! Руководитель медиахолдинга "РусКабель", Александр Гусев и оперативная команда портала RusCable.Ru, по личному приглашению руководства компании, посетили предприятие лично. Следствием такого визита могло стать только одно — выпуск объемного репортажа по экскурсии на площадку Испытательного центра, ведь показать и рассказать действительно есть что, ибо ИЦ и лаборатория компании, оснащенные по последнему слову техники, представляют собой по-настоящему уникальный научно-технический объект, не имеющий аналогов в России. Как бы нескромно это ни звучало.

Поэтому, без долгих и затянутых вступлений, предлагаю начать наше небольшое путешествие.

4 июня 2018 в 19:12
Энергетика: 61
2 года и 176 дней
упоминали 29 раз
Не в обиду уважаемым смолянам, вдаваться в историю города Смоленск, в котором и располагаются производства ООО "Конкорд" и ООО "ТехИнвест-М", я, пожалуй, не буду.
И отнюдь не потому что рассказывать о великом "Городе-герое" нечего, а как раз наоборот. Официальная дата основания города до сих пор доподлинно неизвестна историческому сообществу, а первое упоминание о Смоленске относится к 863 году нашей эры. За сотни веков, от Смоленского княжества, в составе Русского царства, и до наших дней, "Город-щит" прошел сквозь огонь и воду, многочисленные войны и поворотные события для всей страны, претерпев пожары и оккупации, выстояв бомбежки и штурмы. Подробно останавливаться на истории города я боюсь и из-за объема информации, и из-за возможности на долгое время с головой увязнуть в исторической литературе, что, в итоге, сделало бы этот репортаж немного выпадающим из общего фона информационной направленности нашего портала.

4 июня 2018 в 19:23
Энергетика: 61
2 года и 176 дней
упоминали 29 раз
Выехав ранним утром из Москвы, быстро и комфортно доехав по Минскому шоссе, мы были в Смоленске уже к обеду.
Всего в нескольких минутах езды от центра города, который легко отличить за счет сохранившейся крепостной стены, располагается большая производственно-складская территория завода "Конкорд". Часть цехов и административных помещений здесь предназначены исключительно для "ТехИнвест-М" — производства материалов, которые используются как в кабельной промышленности, так и других отраслях (автомобильной, строительной и др.).
Производство материалов разбито на три площадки. Первая отвечает за производство безгалогенных компаундов, вторая за производство добавок, а третья за производство ПВХ-пластикатов.
Огромный плюс и преимущество компании заключается именно в таком тесном и продуманном соседстве с кабельным производством. Это позволяет избежать многочисленных задержек, несоизмеримо сократить логистический рукав, упростить реализацию проекта от идеи до воплощения.

4 июня 2018 в 19:31
Энергетика: 61
2 года и 176 дней
упоминали 29 раз
Но главной целью нашего визита является площадка Инженерного центра компании. Именно туда мы направляемся в первую очередь.

Инженерный центр — это мозг предприятия, специалисты отдела занимаются разработкой новых марок материалов, анализируют продукцию и сырье, находящиеся в обороте на отраслевом рынке. В частности, в Инженерном центре занимаются выявлением контрафакта, в первую очередь для собственных нужд. Помещение ИЦ подразделяется на две зоны. В первой находится площадка лабораторно-научного центра, в котором проходят разработки и подготовки рецептур для крупносерийного производства; первичные испытания. Во второй зоне располагается испытательная площадка, которая предназначена для проведения «грязных» испытаний, где располагаются камера для определения дымовыделения, огнестойкости, распространения горения при пучковой прокладке.

4 июня 2018 в 19:34
Энергетика: 61
2 года и 176 дней
упоминали 29 раз
На входе нас встречает строгое предупреждение: «Фото видеосъемка ЗАПРЕЩЕНА». К счастью, специально для этого репортажа, нам было позволено запечатлеть все процессы и механизмы, которые задействуются Испытательным центром. А вот с производственной частью вышло сложнее, но об этом позже. незнание

4 июня 2018 в 19:34
Энергетика: 61
2 года и 176 дней
упоминали 29 раз

4 июня 2018 в 19:45
Энергетика: 61
2 года и 176 дней
упоминали 29 раз
Павел Беляков, наш основной гид и собеседник, является руководителем Инженерного центра «ТехИнвест-М». Благодаря его подробным и высокопрофессиональным комментариям мы получили весьма обширное представление о механизмах работы отдельных установок, а также вводный курс в основы научно-испытательной работы. Павел, уже более 10 лет, трудится на производстве холдинга "Конкорд", успешно развивая и улучшая деятельность всей компании. Отдельное спасибо Павлу, за его впечатляющий труд и то время которое он смог выделить на большую беседу и экскурсию с нашей делегацией. Спасибо компаниям «ТехИнвест-М» и «Конкорд» за открытость, как информационную, так и визуальную, оказанную в ходе подготовки этого репортажа.

Все это, конечно же, исключительно ради вас, уважаемые читатели! рекомендую

4 июня 2018 в 19:46
Энергетика: 61
2 года и 176 дней
упоминали 29 раз

4 июня 2018 в 19:50
Энергетика: 61
2 года и 176 дней
упоминали 29 раз
Мы были немного удивлены, но прямо на входе нас встретил токарный станок, правда, оказалось, что в рамках лаборатории, он применяется немного в отличном от свойственного ему амплуа. В проводимых здесь испытаниях, станок отвечает за определение истираемости: образец готовой продукции помещается в держатель, который фиксирует его, заставляя «скользить» по возобновляемой поверхности – наждачке. Достаточно просто, удобно и надежно.

4 июня 2018 в 19:51
Энергетика: 61
2 года и 176 дней
упоминали 29 раз
Как тебе такое, Илон Маск?



4 июня 2018 в 19:51
Энергетика: 61
2 года и 176 дней
упоминали 29 раз
На испытания истирания (абразивного износа) в подобном ключе существуют стандарты, которые рассчитывают диаметр барабана, скорость подачи шкурки и линейную скорость перемещения образца по поверхности, которые варьируются от конкретной продукции подлежащей испытанию.


4 июня 2018 в 19:53
Энергетика: 61
2 года и 176 дней
упоминали 29 раз
Вибрационное сито.



4 июня 2018 в 19:55
Энергетика: 61
2 года и 176 дней
упоминали 29 раз
На фото хорошо видны гранулы проектной партии, идущие по решетке механизма. Отдельно необходимо отметить, что вибросито, все его составляющие компоненты, являются собственным производством «ТехИнвест-М». Аналогична ситуация и с вальцами, находящимися в лаборатории.



4 июня 2018 в 19:56
Энергетика: 61
2 года и 176 дней
упоминали 29 раз

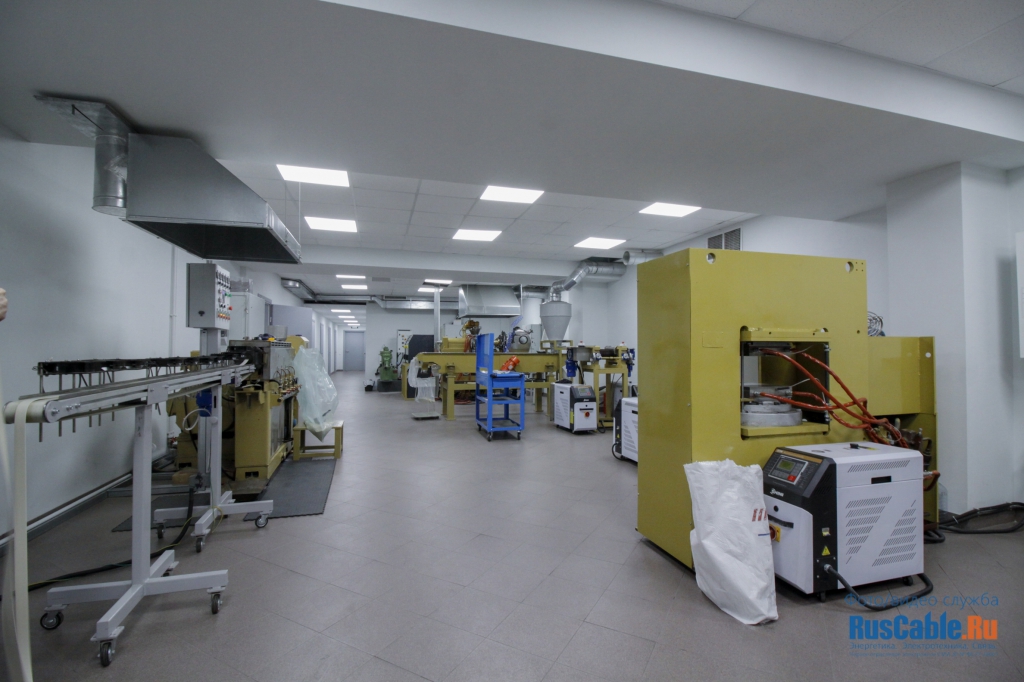

Общий вид первого участка ИЦ.



4 июня 2018 в 19:56
Энергетика: 61
2 года и 176 дней
упоминали 29 раз

4 июня 2018 в 19:58
Энергетика: 61
2 года и 176 дней
упоминали 29 раз
Вальцы сделаны с учетом всех требований, необходимых для подготовки образцов продукции, всего их в лаборатории два комплекса. Все, за исключением, моторов-редукторов и элементов электротехники от IEK, было произведено по чертежам и силами «ТехИнвест-М», в слесарно-механическом цехе. На территории холдинга «Конкорд» есть даже малярный цех, который отвечает за аккуратную и качественную покраску оборудования! В определенном смысле это настоящее мини-станкостроение.



4 июня 2018 в 20:00
Энергетика: 61
2 года и 176 дней
упоминали 29 раз

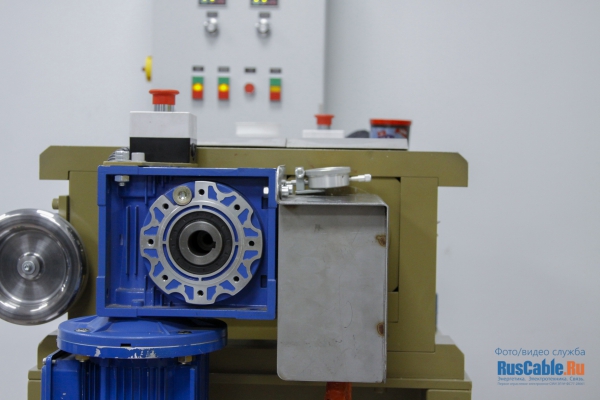

Мотор-редуктор.


4 июня 2018 в 20:01
Энергетика: 61
2 года и 176 дней
упоминали 29 раз

4 июня 2018 в 20:02
Энергетика: 61
2 года и 176 дней
упоминали 29 раз
В целом надо сказать, что культура работы на предприятиях холдинга очень высокая, если не сказать – потрясающая. Порядок и чистота здесь стоят идеальные.



4 июня 2018 в 20:05
Энергетика: 61
2 года и 176 дней
упоминали 29 раз

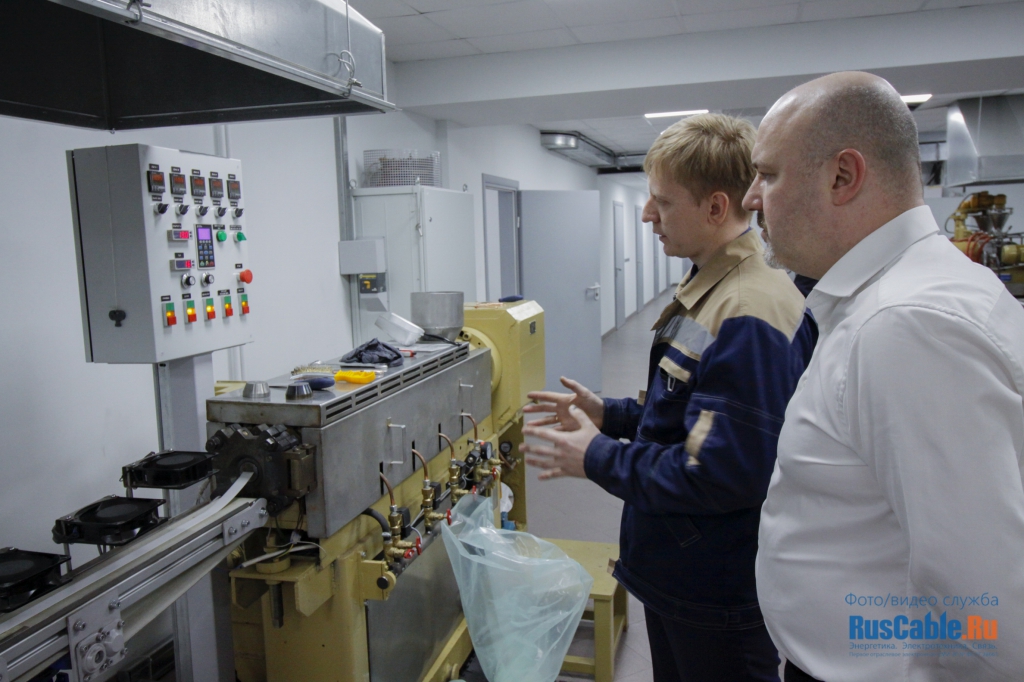

На этом фото вы увидите ветерана труда, верой и правдой работавшего на производственной линии «Конкорда» — кабельный экструдер, который в одно время делал изолированную жилу, а в другое – накладывал оболочку. Этот стан был в предприятии еще на заре его становления. Прошли годы, которые взяли свое, и экструдер был выведен из эксплуатации с почестями. Однако, слишком долго обживать пыльный угол на складе ему не пришлось, он быстрого дождался своего часа, ведь ему нашли применение в Инженерном Центре.


4 июня 2018 в 20:05
Энергетика: 61
2 года и 176 дней
упоминали 29 раз

4 июня 2018 в 20:07
Энергетика: 61
2 года и 176 дней
упоминали 29 раз
Сегодня, экструдер перерабатывает опытные материалы и, путем плоской щелевой экструзии, производит образцы новой продукции в виде ленты, которые кондиционируются сразу на линии и идут на необходимые испытания показателей. Данный метод удобен тем, что он наиболее точно повторяет поведение материала при его переработке непосредственно потребителями компании. Испытательный экструдер тоже является разработкой компании, полностью с нуля. Дорны и матрицы так же производятся самостоятельно, на электроэрозионном станке.

4 июня 2018 в 20:07
Энергетика: 61
2 года и 176 дней
упоминали 29 раз

4 июня 2018 в 20:08
Энергетика: 61
2 года и 176 дней
упоминали 29 раз

4 июня 2018 в 20:11
Энергетика: 61
2 года и 176 дней
упоминали 29 раз
Конечно же, вместо плоскощелевой матрицы может быть поставлена любая другая, что позволит выдавать экструдеру образец любой толщины и размера. Помимо всех прочих преимуществ, это дает возможность проверять самые различные свойства материала при экструзии через сложную матрицу, ведь на данном станке можно вырезать отверстие практически любой формы. Этот комплекс дает первичное представление о том, насколько хорошо материал будет перерабатываться на производственной линии.


4 июня 2018 в 20:11
Энергетика: 61
2 года и 176 дней
упоминали 29 раз
Специально для определенных нужд в охлаждении заготовок, здесь существует специальная ванна, которая присоединяется в нужный момент к механизму конвейера и в нее опускается лентопротяжный механизм.

4 июня 2018 в 20:12
Энергетика: 61
2 года и 176 дней
упоминали 29 раз

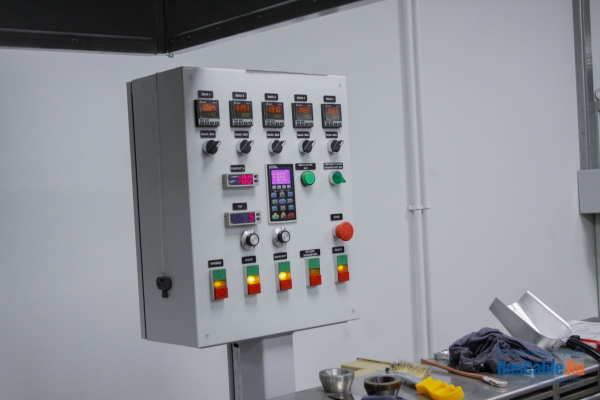

Щитовая. Это тоже производство компании, уникальная разработка конструкторов и электротехников компании, собравших ее с нуля.


4 июня 2018 в 20:13
Энергетика: 61
2 года и 176 дней
упоминали 29 раз
Одна из особенностей оборудования в лаборатории состоит в том, что основные узлы и элементы механизмов унифицированы — это позволяет производить ремонт и устранение неисправностей в кратчайшие сроки, потому что на прямо на складе компании находится набор запасных частей. Основная задача – высокая скорость производства и разработки материалов.


4 июня 2018 в 20:15
Энергетика: 61
2 года и 176 дней
упоминали 29 раз
Это смеситель закрытого типа, подобного рода установки находятся и на производстве, но здесь его задачи концентрируются на нуждах лаборатории. В смесительную камеру (продолговатая конструкция, расположенная под ярко-оранжевым защитным кожухом) загружаются компоненты в определенной последовательности и при определенных условиях, затем камера нагревается снизу электрическими элементами, сверху опускается поршень и включается вращение роторов, которые занимают около 60% общего объёма камеры. Материалы перемешиваются, плавятся и тем самым гомогенизируются, на выходе получается компаунд.


4 июня 2018 в 20:15
Энергетика: 61
2 года и 176 дней
упоминали 29 раз

4 июня 2018 в 20:16
Энергетика: 61
2 года и 176 дней
упоминали 29 раз
Защитный кожух. Значок напоминает не забывать о правилах Техники безопасности.


4 июня 2018 в 20:17
Энергетика: 61
2 года и 176 дней
упоминали 29 раз
После получения компаунда, вращение роторов переходит в реверс, выводя компаунд в виде однородной массы в приемный лоток. Затем полученный компаунд проходит через гранулятор и вибросито.


4 июня 2018 в 20:19
Энергетика: 61
2 года и 176 дней
упоминали 29 раз

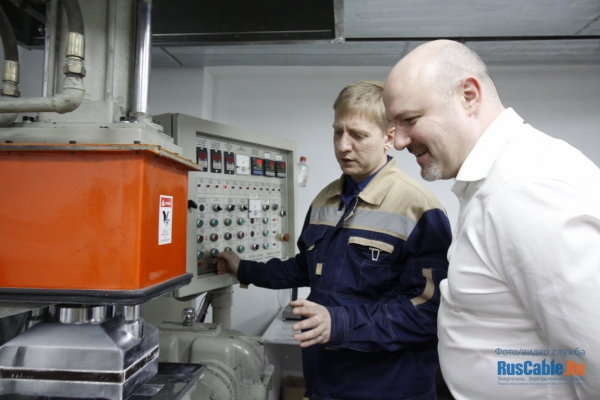

Пресс!


4 июня 2018 в 20:22
Энергетика: 61
2 года и 176 дней
упоминали 29 раз
Признаюсь, здесь мне пришлось переспросить несколько раз, чтобы разобрать, как именно называется это устройство.


4 июня 2018 в 20:23
Энергетика: 61
2 года и 176 дней
упоминали 29 раз
Ко-кнетер с осциллирующим шнеком, производства компании BUSS. Его задача – компаундирование материалов. Сегодня он как раз занят производством безгалогенного кабельного компаунда на основе опытной наработки. Изготовленный материал пойдет на переработку в лабораторном экструдере, а затем на тестирование стандартными методами.

Сообщение было изменено

4 июня 2018 в 20:24
Энергетика: 61
2 года и 176 дней
упоминали 29 раз
Щит, с помощью которого управляется вся машина, также является собственным производством «ТехИнвест-М».


4 июня 2018 в 20:25
Энергетика: 61
2 года и 176 дней
упоминали 29 раз
Ко-кнетер имеет несколько источников питания, в настоящий момент – 7 БП, работающих на разных мощностях и для разных зон.


4 июня 2018 в 20:25
Энергетика: 61
2 года и 176 дней
упоминали 29 раз

4 июня 2018 в 20:27
Энергетика: 61
2 года и 176 дней
упоминали 29 раз
У аппарата имеется возможность ввода жидких компонентов и система воздушной грануляции, саму машину можно переконфигурировать под различные нужды, благодаря шнеку с наборными элементами, который перебирается под определенную техническую задачу. Здесь есть возможность выставить пять зон обогрева, на каждую из которых устанавливается разная температура. Существует две зоны подачи материала в расплавление, а на самой стадии расплава, в смесь можно добавлять дополнительные компоненты. Данный агрегат способен производить сшитый полиэтилен, ПВХ-материалы и термоэластопласт. К сожалению, сам шнек нам увидеть не удалось, так как машина находилась в рабочем режиме. огорчение

4 июня 2018 в 20:27
Энергетика: 61
2 года и 176 дней
упоминали 29 раз

4 июня 2018 в 20:28
Энергетика: 61
2 года и 176 дней
упоминали 29 раз
Швейцарское производство.

4 июня 2018 в 20:29
Энергетика: 61
2 года и 176 дней
упоминали 29 раз
Основная задача установки – смоделировать процесс серийного производства на более крупной машине, чтобы заранее определить и минимизировать переходы, дополнительные чистки, остановки, а также предотвратить выпуск большого количества продукции с неопределенным назначением. Под большой машиной имеются ввиду те станы, на которых минимальный порог вхождения сырья для отработки в компаунд равен 100 кг. Здесь же его понадобится всего 10 кг. Главный плюс заключается в высокой степени сходимости свойств между данной машиной и промышленным установками с гораздо большим диаметром шнека и производительностью.


4 июня 2018 в 20:30
Энергетика: 61
2 года и 176 дней
упоминали 29 раз
В подготовке, новые рецептуры терпят многочисленные итерации, в процессе ее технологического совершенствования, а это занимает несколько процедур смешивания и тратить на каждую из них по 100 кг сырья просто непозволительная роскошь. На площадке Инженерного Центра проводятся 90% всех испытаний, что позволяет не отвлекать производственную часть от ее непосредственного назначения. 10% занимает выход готового технического решения на производственную линию для выпуска наработки компаунда, для ее последующей проверки на кабельной продукции.

4 июня 2018 в 20:31
Энергетика: 61
2 года и 176 дней
упоминали 29 раз
I ain't afraid of no ghost


4 июня 2018 в 20:35
Энергетика: 61
2 года и 176 дней
упоминали 29 раз
Турбосмеситель производства Gunther Papenmeier KG, немец 1984 года рождения. Его главной отличительной чертой является скорость – она очень и очень высокая. Оригинальное название аппарата, буквально, – миксер . Его задачей является создание особого режима смешения материалов для их дальнейшей отправки в переработку или на экструзионную линию. В турбосмеситель добавляются компоненты, в том числе жидкие, происходит их напитывание, а затем, на очень высоких скоростях, ротор аппарата начинает смешение, с постепенным нагнетанием температуры, которая существенно выше той, которую может достичь закрытый смеситель.


4 июня 2018 в 20:35
Энергетика: 61
2 года и 176 дней
упоминали 29 раз

4 июня 2018 в 20:35
Энергетика: 61
2 года и 176 дней
упоминали 29 раз

4 июня 2018 в 20:43
Энергетика: 61
2 года и 176 дней
упоминали 29 раз
Уже на этой стадии репортажа довольно четко осознается та уникальность, о которой говорил Павел. Особенность оборудования ИЦ "ТехИнвест-М" заключается не в каком-либо конкретном представителе, типа ко-кнетера BUSS, а в их объединении на одной площадке. В лаборатории компании можно найти абсолютно всю исследовательскую испытательную цепочку. Здесь разрабатываются и внедряются материалы, которые затем комплексно тестируются. Здесь раскладываются химические взаимодействия полимеров, проводятся испытания, на основании которых прогнозируется дальнейшая работа с материалом, с сырьевыми компонентами, с концентрацией, чтобы на выходе, в готовом изделии, компания могла получить высокий результат.

4 июня 2018 в 20:46
Энергетика: 61
2 года и 176 дней
упоминали 29 раз
Мы переходим на второй участок Инженерного центра, здесь на момент нашего визита, работало наибольшее количество сотрудников, кипела работа. Всего в работе ИЦ задействовано около 15 специалистов, в том числе и иностранные.
Так как ИЦ «ТехИнвест-М» продолжает развиваться и наращивать компетенции, этот участок в скором времени ждет пополнение новым оборудованием.


4 июня 2018 в 20:47
Энергетика: 61
2 года и 176 дней
упоминали 29 раз
Уже совсем скоро здесь появится конический калориметр — этот аппарат является одним из самых важных в испытаниях материалов на горючесть. В частности, специалисты Инженерного центра с его помощью будут определять уровень теплоты сгорания материалов.
