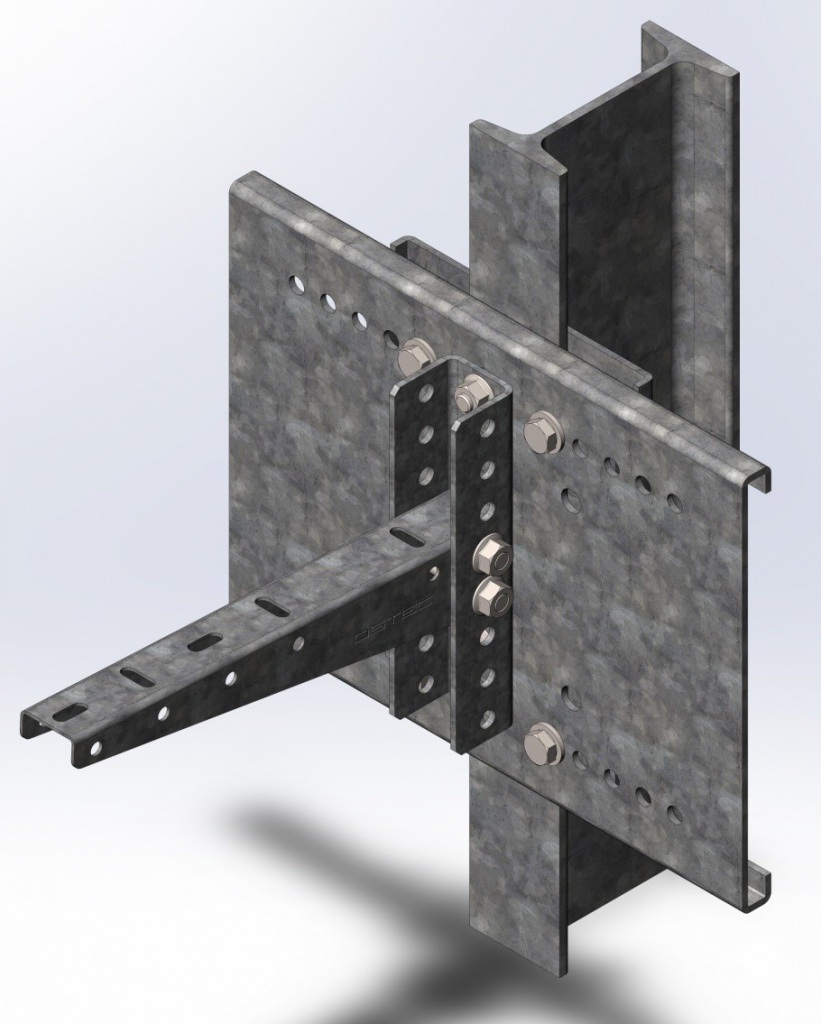

Пример размещения на вертикальном двутавре кронштейна для средних нагрузок КПН(СН)

Пример размещения на вертикальном двутавре кронштейна для средних нагрузок КПН(СН)

Компания Остек благодарит потребителей за отзывы и пожелания, оставленные на выставках 2014 года. Предложения по расширению ассортимента нашей продукции были проанализированы, рассмотрены экспертами компании и специалистами дистрибьюторских организаций. Теперь каждый месяц наша компания будет дополнять серии продукции новыми востребованными изделиями.

Представляем решение для организации кабельной трассы на двутаврах отечественного и иностранного производства.

Крепление предназначено для монтажа опорных элементов кабельных трасс к двутаврам выполненным по ГОСТ 8239-89, DIN 1025 Euronorm 19-57 и другим элементам несущих конструкций зданий и сооружений.

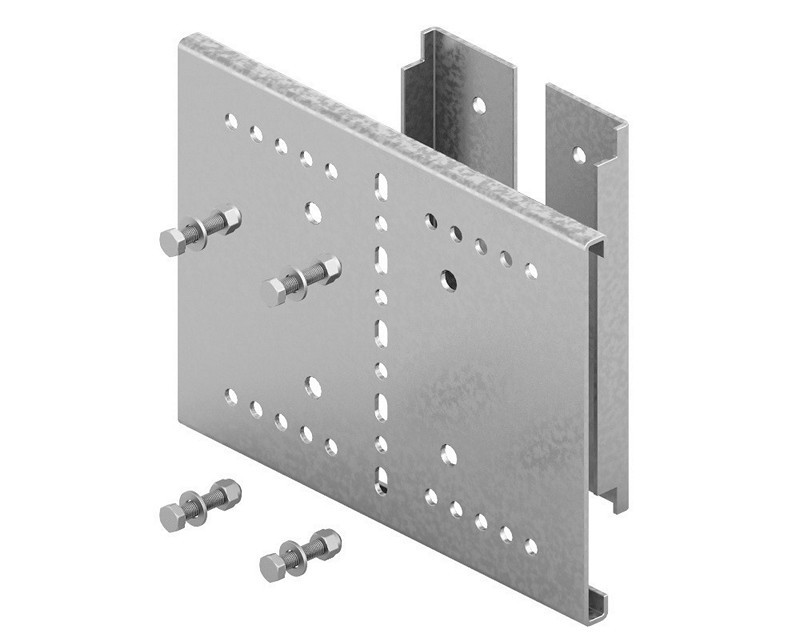

Крепление состоит из универсальной монтажной панели, фиксирующих кронштейнов и метизов. Панель позволяет размещать любые настенные и потолочные элементы монтажной системы Ostecдля легких и средних нагрузок. Изделие поставляется в собранном виде в индивидуальной упаковке. Стандартный вариант покрытия - цинкованные по методу Сендзимира, горячий цинк, порошковая краска.

Рекомендуем использовать:

КДВ-1, 056601 для крепления к двутаврам: 10, 18, 27, 40, 60

КДВ-2, 056602 для крепления к двутаврам: 12, 20, 30, 45

КДВ-3, 056603  для крепления к двутаврам: 14, 22, 33, 50

КДВ-4, 056604 для крепления к двутаврам: 16, 24, 36, 55

Технические характеристики Креплений к двутавру.

Код Артикул Наименование Длина Высота Ширина Толщина Вес
мм. мм.  мм. мет. мм. кг/шт.
056601 КДВ-1 Крепление к двутавру 10, 18, 27, 40, 60 285 150 16 3 2,394
056602 КДВ-2 Крепление к двутавру 12, 20, 30, 45 255 150 16 3 2,222
056603 КДВ-3 Крепление к двутавру 14, 22, 33, 50 265 150 16 3 2,28
056604 КДВ-4 Крепление к двутавру 16, 24, 36, 55 275 150 16 3 2,34

Варианты монтажа. Расчет нагрузочных способностей.

Крепление к вертикальному двутавру с применением КПН(СН)

КПН (СН) 100 200 300 400 500 600 700 800 900
max нагрузка, кг.
КДВ-1 150 146 142 138 134 130 126 122 110
КДВ-2 150 146 142 138 134 130 126 122 110
КДВ-3 150 146 142 138 134 130 126 122 110
КДВ-4 150 146 142 138 134 130 126 122 110

Крепление в горизонтальному двутавру. Размещение лотка с одной стороны.



Вариант 1 - СПС (СН) + КПН (СН)

Вариант 2 - ПКО + СПТ (СН) + КПН (СН)

Длина подвеса, мм. 480 1080 480 1080 480 1080 480 1080 480 1080
КПН (СН) 100 200 300 400 500
max нагрузка, кг.
КДВ-1 150 74 146 72 115 56 81 40 72 36
КДВ-2 150 74 146 72 115 56 81 40 72 36
КДВ-3 150 74 146 72 115 56 81 40 72 36
КДВ-4 150 74 146 72 115 56 81 40 72 36
Длина подвеса, мм. 480 1080 480 1080 480 1080 480 1080
КПН (СН) 600 700 800 900
max нагрузка, кг.
КДВ-1 63 32 54 26 45 23 36 20
КДВ-2 63 32 54 26 45 23 36 20
КДВ-3 63 32 54 26 45 23 36 20
КДВ-4 63 32 54 26 45 23 36 20

Крепление к горизонтальному двутавру.

Размещение лотка с двух сторон.

Вариант 1 - СПСД (СН) + 2 КПН (СН)

Вариант 2 - ПКД  + СПТ (СН) + 2 КПН (СН)

КПН(СН) 100 200 300 400 500 600 700 800 900
max симметричная нагрузка на каждый кронштейн, кг
КДВ-1 75 72 70 68 65 59 56 52 48
КДВ-2 75 72 70 68 65 59 56 52 48
КДВ-3 75 72 70 68 65 59 56 52 48
КДВ-4 75 72 70 68 65 59 56 52 48

*Производитель имеет право вносить изменения в конструкцию изделия без ухудшения функциональных характеристик.

Изделия будут доступны для заказа с 13 марта 2015 года.
