Классификация оптических кабелей связи

Широкое внедрение волоконно-оптических сетей (ВОС) на Взаимоувязанной сети России объясняется возможностью создания ВОС за короткий период времени, низкой стоимостью и высокой надежностью сетей.

Оптический кабель (ОК) может быть проложен по опорам железных дорог, на линиях электропередачи, в силовых кабелях, в канализационных и водопроводных трубах, по руслу рек и дну озер, вдоль автомобильных дорог.

Подразделяют ОК по таким признакам, как: назначение и условия применения; способ прокладки; конструктивные и технологические особенности; число ОВ и электрических жил (табл. 1).

Таблица 1

По ГОСТ 26793-85
В соответствии с публикуемой МЭК 794-1 (50)
Магистральный
Для прокладки в земле
Зоновый
-
Городской
Для прокладки в коллекторах или трубах
Полевой
Полевой
Подводный грузонесущий
-
Подводный негрузонесущий
Подводный
-
Подводный для относительно коротких водных преград
Для стационарных объектов и сооружений
Внутриобъектовый
Для подвижных объектов
-
-
Для воздушной прокладки
Специальный для дистанционного управления
Специальный
Монтажный
Монтажный
Шнур
-

В общем случае деление по группам, установленное ГОСТ и публикацией МЭК, достаточно условно, так как требования, предъявляемые к каждой группе кабелей в нашей стране и за рубежом, отличаются в значительной степени как по уровню параметров, так и по их комбинации. Сравнение групп позволяет выделить типовые конструкции, характерные для каждой группы, и провести их анализ.

Выбор той или иной конкретной конструкции в пределах одной группы или вида зависит от многих переменных и определяется параметрами системы передачи, внешними воздействиями и стоимостью.

Согласно классификации МСЭ-Т оптические кабели можно разделить на кабели для внешней и внутренней прокладки (табл. 2).

Таблица 2

Внешние кабели междугородные, межстанционные соединительные и распределительные
Внутренние кабели у абонента и на станции
Воздушный
Проложенный в грунте
Проложенный в канализации
Проложенный в туннеле
Подводный
Внутри здания

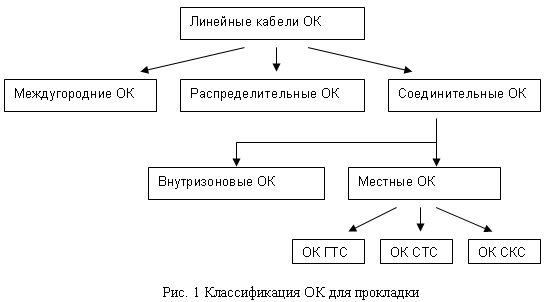

Классификация ОК для внешней прокладки, т. е. линейных кабелей, представлена на рис. 1, ОК для внутренней прокладки, т. е. внутриобъектовых кабелей, - на рис. 2.

По условиям применения кабели делятся на подвесные, подземные и подводные. Самый распространенный вид прокладки оптических кабелей - подземный (рис. 3).

Способы прокладки подвесных и подводных ОК представлены соответственно на рис. 4 и 5.

Конструкция подводных оптических кабелей связи выбирается в зависимости от вида водной системы (река, озеро, залив, островные протоки) и существующего риска, связанного с рыболовством (табл. 3).

Таблица 3

Степень риска, связанная с применением подводных кабелей

Водная система
Характеристика водной системы
Состояние дна
Внешняя опасность
Степень риска
Длина
Глубина
Профиль местности
Течение
Рыболовство
Якоря, тралы
Река
Короткая
Мелкая
Мягкий ил
Может быть сильное, но стабиль ное
-
Малая
Малая
Озеро
Короткая - средняя
Мелкая - средняя
Мягкий ил
Слабое
Ограниченная
-
Минимальная
Фиорд
Короткая
Средняя - глубокая
Мягкий или скалы
Малые приливы и отливы
Ограниченная
-
Малые приливы и отливы
Островные протоки
Короткая
Мелкая
Резко пере-сеченный
Малые приливы и отливы
Ограниченная
Ограниченная
Малая

Кроме того, конструкция и способ производства кабеля определяются его назначением (табл. 4)

Таблица 4

Элемент конструкции кабеля
Особенности конструкций ОК
Подводный
Морской
Сердечник: конструкция компоновка содержание волокон
Аналогичная подземному Одномодульная Высокое (> 100)
Неглубоководная Одномодульная Среднее (<48)
Барьер: тип герметичность метод изготовления
Диэлектрик/металл Частичная/полная Покрытие/экструзия
Металл Полная Сварка/контактное давление
Броня: размер мощность брони вид обработки
Малый/средний Низкая/средняя Гальванизация
Средний/большой Средняя/высокая Гальванизация
Компаунд (способ использования)
Водоблокирование
Водоблокирование
Вид оболочки
Диэлектрик/многослойный
Многослойный диэлектрик
Кабель:
конструкция
способ создания изготовления
число типов
соединение/переход
стоимость

Простая
Быстрый и простой Простое
Один или два
Ограниченное/нет
Низкая

Сложная
Долгий и сложный Очень точное
Ограниченное число кабелей
Ограниченное число Соединений
Относительно высокая

Физика распространения оптического сигнала и физические свойства оптических волокон отличаются от физики распространения электрических сигналов и физических свойств обычных металлических проводников. Однако основное назначение элементов конструкции волоконно-оптического кабеля аналогично назначению элементов конструкций обычных кабелей электросвязи с металлическими проводниками. Оно заключается в том, чтобы сохранять характеристики передачи и механическую прочность волокон стабильными в процессе изготовления, прокладки и эксплуатации кабеля.

Поскольку кабели электросвязи могут подвергаться всевозможным вредным воздействиям в природных условиях и условиях, связанных с деятельностью человека, необходимы конструкции кабелей, которые могли бы выдержать любые воздействия окружающей среды. Волоконно-оптические кабели должны обладать высокой механической и химической прочностью.

Размеры и характеристики оптических волокон, применяемых в электросвязи, должны соответствовать Рекомендациям МСЭ-Т:

При проектировании волоконно-оптических кабелей должна быть предусмотрена защита волокна от дополнительного затухания и чрезмерной механической деформации при различных условиях эксплуатации, учтены изменения геометрических размеров кабеля, оказывающие влияние на рабочие характеристики волокна. Кроме того, волокно должно быть таким, чтобы легко выполнялись работы по прокладке и сращиванию волокон в кабельных муфтах, а также соединения на стойках при концевой заделке кабелей.

По сравнению с традиционными кабелями электросвязи с металлическими проводниками волоконно-оптические кабели обладают многими достоинствами:

  • малые масса и размер;
  • возможность прокладки на большие расстояния;
  • малые потери;
  • отсутствие переходных влияний;
  • большая ширина полосы;
  • отсутствие влияния электромагнитных полей.

К факторам, учитываемым при проектировании волоконно-оптических кабелей относятся:

  • механические характеристики и характеристики окружающей среды;
  • долгосрочная надежность;
  • легкость выполнения работ по прокладке и сращиванию;
  • применение на сети.

Внешние кабели прокладываются в разных условиях и могут подвергаться сильным природным воздействиям, поэтому при выборе кабеля необходимо предусматривать все возможные воздействия окружающей среды (табл. 5-7).

Таблица 5

Результат воздействия на ОК внешних факторов, определяемых условиями окружающей среды.

Внешние факторы
Внешние кабели междугородные, межстанционные соединительные и распределительные
Внутренние кабели
У абонента
На станции
Воздушный
Проложенный в грунте
Проложенный в канализации
Проложенный в тунеле
Подводный
Внутри здания
Температура
В
Усадка оболочки кабеля с вытягиванием сердечника
-
-
А
Увеличение затухания в оптическом кабеле под воздействием перепадов температуры
В
Хрупкость (ломкость) оболочки кабеля под воздействием низкой температуры
-
-
-
-
А
Раздавливание при образовании льда
-
-
Ветер
А
Повреждение под давлением ветра
-
-
-
-
-
В
Повреждение при раскачивании кабеля
-
-
-
-
-
-
Соленая вода
В
Коррозия несущего троса
Коррозия брони кабеля
-
-
Коррозия брони кабеля
-
-
Дождь и горячие источники
В
Коррозия несущего кабеля
Коррозия под воздействием горячих источников
-
-
-
-
Снег и лед
А
Повреждение под тяжестью льда
-
-
-
-
Повреждение под тяжестью льда
-
Удар молнии
В
Разрушение при ударе молнии и опасность для персонала
-
-
-
-
Землетрясения и смещение грунта, камнепады
В
Повреждение кабелей при камнепадах
Обрыв кабелей при смещении грунта
-
-
-
-
Состав почвы
В
-
Коррозия брони
-
-
Коррозия брони
-
-
Грызуны, птицы и насекомые
В
Повреждение оболочки кабеля грызунами, птицами и насекомыми
-
-
-
-
-
Водород
А
Увеличение потерь в оптическом кабеле под воздействием водорода
Водный поток
В
-
-
-
-
Повреждение кабеля
-
-
Разрастание плесневого грибка
В
-
-
Повреждение оболочки
-
-
Повреждение оболочки
-

Здесь и далее в таблицах: А - Наиболее важный фактор; В - Менее важный фактор.

Таблица 6

Результат воздействия внешних факторов, обусловленных деятельностью человека.

Факторы, обусловленные дельностью человека
Внешние кабели междугородные, межстанционные соединительные и распределительные
Внутренние кабели
У абонента
На станции
Воздушный
Проложенный в грунте
Проложенный в канализации
Проложенный в туннеле
Подводный
Внутри здания
Заводской дым и загрязнение воздуха
В
Коррозия металлов
-
-
-
-
-
-
Заводской дым и загрязнение воздуха
В
Разъедание оболочки химическими веществами
-
-
-
-
-
-
Движение транспорта (легковые, большегрузные автомобили)
В
-
Повреждение оболочки кабеля и мест соединения
Переходные затухания в оптическом кабеле при вибрации волокон
-
-
-
-
Индуцируемое напряжение (системы электротяги переменного тока, ЛЭП)
В
-
Повреждение кабеля и опасность для персонала
-
-
-
-
Постоянный ток
В
-
Электролитическая коррозия
-
-
-
-
Утечка нефтяного газа
В
-
Разъедание оболочки химическими веществами
-
-
-
-
Огонь
В
Пожароопасность
-
-
Пожароопас-ность
-
Пожароопасность
-
Радиация
В
В процессе рассмотрения
-
-
Водород
А
Увеличение затухания в оптическом кабеле под воздействием водорода
-
-
Ошибки при прокладке кабеля
В
Разрыв или поломка кабеля
-
-
А
-
Деформация при растяжении
В
Деформация при растяжении
-
А
-
-
Изгиб канализации
Изгиб на барабане
В
Изгиб на барабане
Изгиб и сдавливание землеройной машиной
-
-

Таблица 7

Взаимосвязь между внешними факторами и механическими воздействиями и влияниями окружающей среды на оптические волокна.

Внешние факторы
Механические воздействия и влияния окружающей среды
Остаточная деформация волокна
Динамическая деформация волокна
Макроизгиб волокна
Микроизгиб волокна
Физическая или химическая реакция на
Воду и влагу
Водород
Удар молнии
радиации
Природные факторы
Температура
Высокая и низкая
-
-
-
Увеличение затухания
-
-
-
-
Образование льда
Снижение прочности
-
-
То же
-
-
-
-
Ветер
Давление
То же
Разрыв волокна
Увеличение затухания
То же
-
-
-
-
Снег и лёд
Нарастание льда
То же
-
-
-
-
-
-
Вода и влага
Просачивание
То же
-
Увеличение затухания, снижение прочности
-
-
Водный поток
То же
Разрыв волокна
-
-
-
-
-
-
Удар молнии
То же
То же
-
-
-
-
Увеличение затухания
-
Факторы, обусловленные деятельностью человека
Водород
Диффузия
-
-
-
-
-
Увеличение затухания
-
-
Радиация
-
-
-
-
-
-
-
Увеличение затухания
Удар
-
Разрыв волокна
-
-
-
-
-
-
Методы прокладки
Снижение прочности
То же
Увеличение затухания
Увеличение затухания
-
-
-
-
Изготовление
То же
То же
То же
То же
-
-
-
-

Очень перспективными являются полностью диэлектрические кабели связи, которые не подвержены воздействию сильных электромагнитных полей. Однако при их применении должны быть обеспечены: прочная защита кабеля (и особенно волокон) от механических воздействий (землетрясения, вечная мерзлота, подвижка пластов, оползни, селевые потоки, камнепады), от проникновения паров воды с примесями и других источников атомарного водорода, способствующих коррозии кварцевых волокон, от грызунов и насекомых; электропитание необслуживаемых пунктов; передача сигналов телеконтроля, телемеханики и служебной связи; возможность обнаружения места повреждения трассы подземного кабеля.

Кабели с металлическими элементами в настоящее время широко используются в подземных, подвесных, подводных конструкциях на магистральных, зоновых и местных сетях, в районах землетрясений, в районах с вечно-мерзлыми и оползневыми участками, в местах обитания большого числа грызунов.

При разработке конструкции ОК с металлическими элементами следует различать две большие группы (диэлектрические и с металлическими элементами) и три подгруппы:

Кроме того, ОК с металлическими элементами могут быть разделены еще на две подгруппы: с пассивными металлическими элементами и с пассивными и активными металлическими элементами.

При выборе типа оболочек (диэлектрическая, металлическая, металло-диэлектрическая) кроме электромагнитного воздействия необходимо рассматривать и другие факторы:

Для ОК с активными и пассивными металлическими элементами важным является электромагнитная совместимость в условиях воздействия сильных электромагнитных полей.
