Концевые термоусаживаемые муфты на кабель с бумажной изоляцией

Тип КНТп Сертификат соответствия № РОСС RU. МЕ80. Н01189

Концевые термоусаживаемые муфты наружной установки предназначены для оконцевания трех (1) жильных силовых кабелей с бумажной пропитанной изоляцией на напряжение до 10 кВ. Устанавливаются на открытом воздухе, в том числе в качестве мачтовых. Диапазон допустимых температур окружающей среды от -50° до +50°С, а также при относительной влажности до 98% и температуре до 35°С.

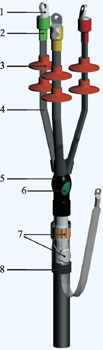

      1.

КНТп-10
Напряжение до 10 кВ

1 - наконечник
2 - манжета концевая
3 - изолятор
4 - жильная изоляционная трубка
5 - перчатка
6 - лента-регулятор
7 - комплект заземления
8 - манжета поясная






Обозначение концевых муфт для наружной установки напряжением до 10 кВ:

Основная комплектация

Комплектация с болтовыми наконечниками

Число жил

Сечение кабеля, мм2

3КНТп-10-16…25

3КНТпН-10-16…25

3

16 - 25

3КНТп-10-35…50

3КНТпН-10-35…50

3

35 - 50

3КНТп-10-70…120

3КНТпН-10-70…120

3

70 - 120

3КНТп-10-150…240

3КНТпН-10-150…240

3

150 - 240

Муфты концевые наружной установки изготавливаются по ТУ 3599-001-31912781-2005 и соответствуют требованиям ГОСТ 13781.0-86. Для выравнивания напряженности электрического поля в корешке разделки кабеля на 6-10 кВ применяются: высоковольтная перчатка черного цвета и лента-регулятор.

Тип КВТп Сертификат соответствия № РОСС RU. МЕ80. Н01189

Концевые термоусаживаемые муфты внутренней установки предназначены для оконцевания трех (1) жильных силовых кабелей с бумажной пропитанной изоляцией на напряжение до 10 кВ. Устанавливаются внутри помещений. Диапазон допустимых температур окружающей среды от -50° до +50°С, а также при относительной влажности до 98% и температуре до 35°С.

     1.

КВТп-10
Напряжение до 10 кВ

1 - наконечник
2 - манжета концевая
3 - жильная трубка
4 - перчатка
5 - лента-регулятор
6 - комплект заземления
7 - манжета поясная






Обозначение концевых муфт для внутренней установки напряжением до 10 кВ:

Основная комплектация

Комплектация с болтовыми наконечниками

Число жил

Сечение кабеля, мм2

3КВТп-1-16…25

3КВТпН-1-16…25

3

16 - 25

3КВТп-1-35…50

3КВТпН-1-35…50

3

35 - 50

3КВТп-1-70…120

3КВТпН-1-70…120

3

70 - 120

3КВТп-1-150…240

3КВТпН-1-150…240

3

150 - 240

Муфты концевые внутренней установки изготавливаются по ТУ 3599-001-31912781-2005 и соответствуют требованиям ГОСТ 13781.0-86. Для выравнивания напряженности электрического поля в корешке разделки кабеля на 6-10 кВ применяются: высоковольтная перчатка черного цвета и лента-регулятор.
