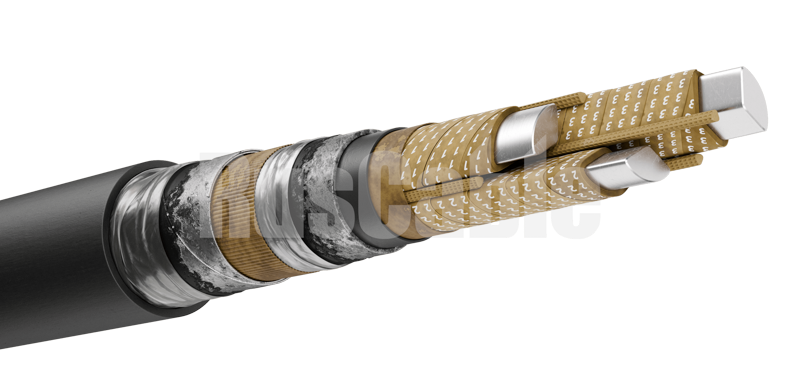

АСБВнг(А)-LS

ТУ 16.К71-090-2002

Группы кабельно-проводниковой продукцииГруппы кабельно-проводниковой продукции

В группах

Кабели силовые
Кабели силовые в БПИ изоляции

Продукция заводов-производителей КПППродукция заводов-производителей КПП

Производитель

ООО «Сарансккабель» на RusCable.Ru:
все марки ООО «Сарансккабель»
страница ООО «Сарансккабель»

Область применения

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на номинальное напряжение 6 и 10 кВ переменного тока номинальной частотой 50 Гц.  Для прокладки в кабельных сооружениях, помещениях и в сооружениях метрополитена, в том числе в пожароопасных и взрывоопасных зонах, при отсутствии растягивающих усилий в процессе эксплуатации.

Конструкция

  • Жила - алюминиевая однопроволочная или многопроволочная
  • Изоляция - бумага, пропитанная вязким составом
  • Поясная изоляция - бумага, пропитанная вязким составом
  • Экран - лента электропроводящей бумаги
  • Оболочка - выпрессованная свинцовая
  • Защитный покров - битумный слой, пластмассовые ленты, экструдированная внутренняя оболочка из ПВХ пластиката пониженной пожарной и броня из двух стальных оцинкованных лент
  • Защитный шланг - ПВХ пластикат пониженной пожарной опасности
Номинальное переменное напряжение частотой 50 Гц 6 кВ 10 кВ
Испытательное переменное напряжение частотой 50 Гц, 5 мин., кВ 17 25
Длительно допустимая температура нагрева жил кабелей при эксплуатации, °С 65 60
Максимально допустимая температура нагрева жил при токах короткого замыкания, °С 200 200
Допустимая температура нагрева жил кабелей в режиме перегрузки, °С 90 80
Монтаж при температуре, не ниже, °C 0
Диапазон температур эксплуатации, °С -50 до +50
Допустимый радиус изгиба при монтаже диаметров кабеля , не менее 15
Климатическое исполнение по ГОСТ 15150-69 У, УХЛ категории размещения 1, 5
Код ОКПД2 27.32.14.112
Срок службы кабеля, лет 30
Гарантийный срок эксплуатации, лет 4,5
Кабели соответствуют требованиям ТУ 16.К71-090-2002

Маркоразмеры

Число жил и сечение, мм2  Номинальный наружный диаметр, мм Расчётная масса кабеля, кг/км
  6 кВ 10 кВ 6 кВ 10 кВ
3х35 34,7 38,7 2831 3450
3х50 36,8 41,3 3182 3880
3х70 39,7 44,1 3709 4434
3х95 43,1 47,2 4335 5075
3х120 45,7 49,7 4891 5638
3х150 48,1 52,3 5423 6237
3х185 51,3 55,7 6169 7057
3х240 55,8 59,6 7312 8101
