A2XSYBY

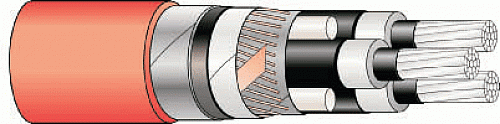

3-х жильный бронированный кабель с алюминиевыми жилами с изоляцией из сшитого полиэтилена в ПВХ оболочке на 6/10 кВ

A2XSYBY

A2XSYBY Uo/U = 6/10 кВ (Um=12 кВ), F4C

Класс напряжения: Uo/U = 6 /10 кВ (Um=12 кВ)
Область применения: Стационарная прокладка внутри и снаружи помещений, на кабельных лотках, в каналах, в трубах. Кабель может быть проложен в земле.
Стандарты: HD620S1/A2 Part 6C applicable parts
F4С в соответствии со стандартом SS 424 14 75
Класс пожаробезопасности: МЭК (IEC) 60332-3-24.
Токопроводящая жила: Круглая многопроволочная уплотнённая алюминиевая жила, MЭK (IEC) 60228 класс 2.
Экран по жиле: Экструдированный полупроводящий безгалогенный сшитый полиэтилен.
Изоляция: Экструдированный безгалогенный сшитый полиэтилен.
Экран по изоляции : Экструдированный полупроводящий безгалогенный сшитый полиэтилен. Экран по жиле, изоляция и экран по изоляции экструдиуются одновременно за одну технологическую операцию.
Скрутка: Изолированные фазные жилы скручены вместе с безгалогенными заполнителями.
Металлический экран: Общий металлический экран изготовлен из отожжённых медных проволок и выравненной медной ленты уложенной по спирали. Полиэфирная лента уложена внахлёст поверх металлического экрана, выполняет роль обвязки и является разделительным слоем.
Внутренняя оболочка: Экструдированный ПВХ пластикат чёрного цвета.
Броня: Две стальные оцинкованные ленты.
Наружная оболочка: Экструдированный ПВХ пластикат.

Максимальная допустимая температура нагрева токопроводящеи жилы при постоянной работе: +90°С
Максимальная допустимая температура нагрева токопроводящеи жилы при коротком замыкании: +250°С (продолжительность к.з. не более 5 сек.)

A2XSYBY

Трёхжильный бронированный кабель с алюминиевыми жилами с изоляцией из сшитого полиэтилена в ПВХ оболочке A2XSYBY, Uo/U = 6 /10 кВ (Um=12 кВ)

ТЕХНИЧЕСКИЕ ДАННЫЕ
A2XSYBY 10 кВ
3x50/16
3x95/16
3x120/16
Диаметр токопроводящей жилы, номин. значение (мм)
8,1
11,5
12,8
Толщина изоляции, номин. значение (мм)
3,4
3,4
3,4
Площадь поперечного сечения металлического экрана, номин. (мм2)
16
16
16
Толщина наружной оболочки, номин. (мм)
2,6
2,9
3,0
Наружный диаметр кабеля (мм)1
51
60
64
Вес кабеля (кг/км)1
3030
4220
4770
Максимальное усилие тяжения во время прокладки с использованием:
- напрессованного на жилу захвата (кН)
7,5
14,3
18,0
- кабельного чулка (кН)
2,3
4,3
5,4
Минимально допустимый радиус изгиба кабеля:
- во время прокладки (м)
0,77
0,90
0,96
- в финальной стадии монтажа, однократно (м)
0,5
0,6
0,7
Минимально допустимая температура во время монтажа без предварительного подогрева кабеля (°С)
-15
-15
-15
Минимально допустимая температура во время транспортировки (°С)
-25
-25
-25
Макс, электрическое сопротивление постоянному току при +20 °С
- токопроводящей жилы (Ом/км)
0,614
0,320
0,253
- металлического экрана (Ом/км)
1,2
1,2
1,2
Индуктивность на фазу (мГн/км)1
- кабели уложены в треугольник, касаются друг друга
0,56
0,52
0,51
Емкость (мкФ/км)1
0,23
0,29
0,32
Зарядный ток (А/км)2
0,4
0,5
0,6
Допустимые токовые нагрузки (см. CENELEC HD 620S1/A2 Part 6C)
Кабели в воздухе при +30 °С



- в треугольнике, температура жилы макс +90°С, цепь металлического экран замкнута (А)
165
249
288
Кабели в земле при +20 °С и 1,0 Км/Вт, глубина прокладки 0,7 м, температура жилы +65°С (А)



- в треугольнике, температура жилы макс +90°С, цепь металлического экран замкнута (А)
165
242
276
Максимально допустимый ток короткого замыкания продолжительностью 1 секунды
- токопроводящая жила (начальная температура к.з. +90 °С, конечная +250 °С) (кА)
4,7
8,9
11,3
- металлический экран (кА)
2,3
2,3
2,3
Стандартная намотка м, тип барабана
500 K22
500 K24
500 K26

1) Расчётное значение
2) Расчётное значение, при рабочем напряжении U = 10 кВ
