ААБл

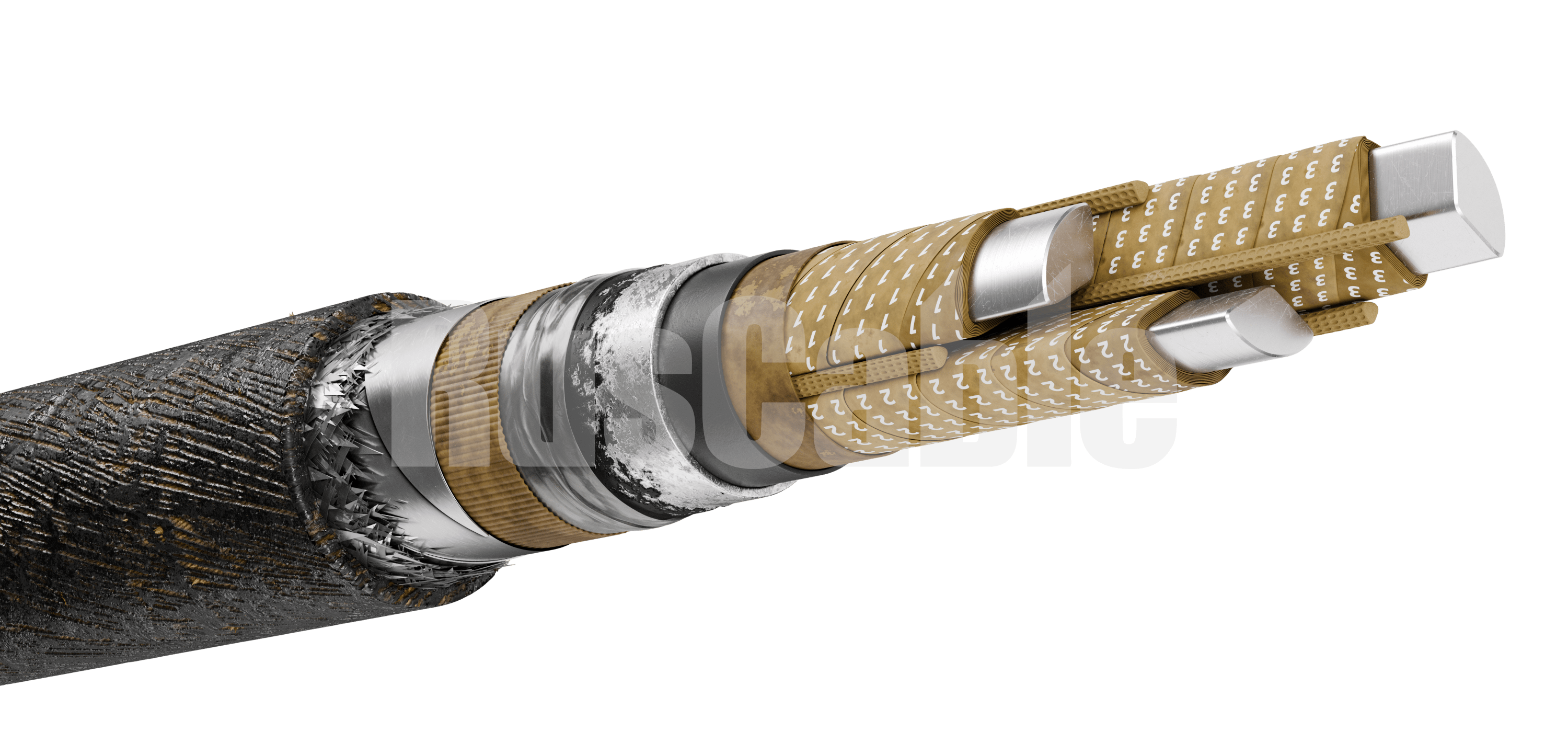

Кабель силовой с пропитанной бумажной изоляцией на низкое напряжение

ААБл

ГОСТ 18410-73

Элементы конструкции

Материал жил А - алюминий М - медь Материал оболочки А - алюминий С - свинец Вид пропиточного состава В - вязкий Н-нестекагощий Защитный покров
А
А
В
Бл

Для кабелей с однопроволочными жилами в обозначении марки кабеля после цифр, указывающих сечение жилы, добавляют в скобках буквы "ож".

Области применения

Рекомендуемая область примененния при отсутствии растягивающих усилий (при прокладке в земле и воде), при отсутствии опасности механических повреждений (при прокладке на воздухе)
В земле с низкой коррозионной активностью

Кабели с вязким пропиточным составом без применения стопорных муфт не допускают прокладку па трассах с разностью уровней между высшей и низшей точками расположения кабеля более 15-25 метров, при этом большие значения относятся к низковольтным кабелям с алюминиевой оболочкой и к бронированным. Кабели с нестекающим пропиточным составом допускают прокладку без ограничения разности уровней.

Конструктивные параметры

Число жил в кабелях, диапазон номинальных сечений жил и номинальные напряжения указаны в таблице. Четырехжильные кабели с жилами номинальным сечением до 120 мм2 должны иметь одну жилу равного или меньшего сечения, с жилами номинальным сечением свыше 120 мм2 - одну жилу меньшего сечения.

Число и сечение жил в кабелях

Число жил Номинальное сечение жилы, мм2 Номинальное напряжение кабеля, кВ
1 6 10
1
10-800


3
6-240
10-240
16-240
4
16-185



Бумажная изоляция кабелей должна быть пропитана вязким или нестекающим изоляционным пропиточным составом. В пропитанной бумажной изоляции ленты не должны иметь складок, разрывов.

Изоляционный пропиточный нестекающий состав не должен вытекать при длительно допустимой температуре нагрева жил кабеля.

В бумажной изоляции кабелей на напряжение 6 кВ и более не допускается совпадение более трех лент, расположенных одна над другой, и двух лент, непосредственно прилегающих к жиле или экрану, наложенному на жилу.

Совпадение продольных складок или порезов на длине более 50 мм в двух лентах, расположенных одна над другой, считается за одно совпадение.

Изолированные жилы многожильных кабелей должны быть скручены с заполнением промежутков между жилами жгутами из бумаги.

Изолированные секторные жилы многожильных кабелей на напряжение 1 кВ могут быть скручены без заполнения.

Изолированные жилы многожильных кабелей должны иметь отличительную расцветку или обозначение цифрами.

Маркировка расцветкой должна быть устойчивой, не стираемой и различимой. Маркировка должна производиться при помощи цветных лент на жилах или лент натурального цвета с полосками, отличающимися друг от друга по цвету.

Маркировка цифрами производится печатанием или тиснением и должна быть отчетливой. Цвет цифр при маркировке печатанием должен отличаться от цвета изоляции жилы. Цифры должны иметь одинаковый цвет.

При цифровом обозначении на поверхности изоляции или верхней ленте первой жилы должна быть цифра 1, второй жилы - 2, третьей жилы - 3, четвертой жилы - 4. При этом номеру 1 соответствует белая или желтая, номеру 2 - синяя или зеленая, номеру 3 - красная или малиновая, номеру 4 - коричневая или черная расцветка.

Изоляция жилы меньшего сечения (нулевой) может быть любого цвета и может не иметь цифрового обозначения.

При обозначении изолированных жил цифрами расстояние между ними не должно быть более 35 мм.

Поверх скрученных изолированных жил многожильных кабелей должна быть наложена поясная изоляция номинальной толщиной в соответствии с таблицей

Под оболочкой кабеля на поверхности изоляции или под поясной изоляцией на специальной ленте, не более чем через каждые 300 мм, должны быть четко нанесены опознавательный индекс завода-изготовителя и год выпуска кабеля.

В кабелях с диаметром под оболочкой менее 20 мм допускается применение цветной отличительной нити.

Лента должна быть изготовлена из бумаги натурального цвета. Отсутствие ленты по длине кабеля более 1 м не допускается. Ширина ленты - не менее 10 мм. Высота шифра - не менее 6 мм.

Наружные диаметры одножильных кабелей с алюминиевыми жилами на напряжение 1 кВ, мм

Номинальное сечение жил, мм2 ААБл
10
19
16
20
25
21
35
22
50
23
70ож
25,5
70
27
95ож
27
95
28,5
120ож
29
120
31
150ож
30,5
150
32,5
185ож
32
185
35
240ож
34,5
240
36
300
40,5
400
44
500
48
625
52
800
57

Массы одножильных кабелей с алюминиевыми жилами на напряжение 1 кВ, кг/км

Номинальное сечение жил, мм2 ААБл
10
520
16
580
25
650
35
720
50
820
70ож
1100
70
1150
95ож
1200
95
1300
120ож
1400
120
1500
150ож
1600
150
1700
185ож
1800
185
2000
240ож
2100
240
2300
300
2700
400
3100
500
3700
625
4300
800
5200

Наружные диаметры трехжильных кабелей с алюминиевыми жилами на напряжение 1 кВ, мм

Номинальное сечение жил, мм2 ААБл
6
23
10
25,5
16
27,5
25
28
35
30
50
32,5
70ож
35
70
37
95ож
38
95
40
120ож
41
120
44,5
150ож
43,5
150
47
185ож
47
185
51 .
240ож
51,5
240
56

Массы трехжильных кабелей с алюминиевыми жилами на напряжение 1 кВ, кг/км

Номинальное сечение жил, мм2 ААБл
6
750
10
1000
16
1200
25
1250
35
1450
50
1700
70ож
2050
70
2200
95ож
2400
95
2600
120ож
2850
120
3100
150ож
3250
150
3600
185ож
3700
185
4200
240ож
4500
240
5100

Наружные диаметры трехжильных кабелей с алюминиевыми жилами на напряжение 6 кВ, мм (* - для диапазона сечений 25- 185 мм2)

Номинальное сечение жил, мм2 ААБл
10
32
16
34,5
25
34,5
35
36,5
50
39
70ож
41
70
43
95ож
44
95
46
120ож
46,5
120
50
150ож
49
150
53
185ож
52
185
55
240ож
56
240
61

Массы трехжильных кабелей с алюминиевыми жилами 6 кВ, кг/км (* - для диапазона сечений 25 - 185 мм2)

Номинальное сечение жил, мм2 ААБл
10
1550
16
1800
25
1800
35
2050
50
2350
70ож
2700
70
2850
95ож
3100
95
3300
120ож
3500
120
3800
150ож
3900
150
4300
185ож
4400
185
4900
240ож
5300
240
5700

Наружные диаметры трехжильпых кабелей с алюминиевыми жилами на напряжение 10 кВ, мм (* - для диапазона сечений 25 - 185 мм2)

Номинальное сечение жил, мм2 ААБл
16
38,5
25
38,5
35
40,5
50
42,5
70ож
45
70
47
95ож
48
95
50
120ож
50,5
120
54
150ож
53,5
150
56,5
185ож
56
185
60
240ож
60
240
66

Массы трехжильных кабелей с алюминиевыми жилами на напряжение 10 кВ, кг/км (* - для диапазона сечений 25-185 мм2)

Номинальное сечение жил, мм2 ААБл
16
2200
25
2200
35
2400
50
2700
70ож
3100
70
3300
95 ож
3500
95
3800
120ож
3900
120
4300
150ож
4500
150
4900
185ож
5000
185
5400
240ож
5800
240
7000

Для исключения повреждений кабелей, они должны наматываться на барабаны с диаметром шейки не менее, чем 18 (D+d) для одножильных кабелей в свинцовой оболочке, 15 (D+d) для многожильных кабелей в свинцовой оболочке и 25 D для кабелей в алюминиевой оболочке, где:
D - диаметр кабеля по металлической оболочке, мм;
d - диаметр круглой жилы или диаметр жилы круглой формы, имеющей ту же площадь поперечного сечения, что и секторная или сегментная жила, мм.

Требования к электрическим параметрам

Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру 20 "С, должно быть не менее 100 МОм - для кабелей на напряжение 1 кВ и 200 МОм - для кабелей на напряжение 6 кВ и выше. На барабанах кабели должны выдержать в течение 10 мин испытание переменным напряжением частотой 50 Гц в соответствии с таблицей.

Значения испытательного напряжения

Номинальное напряжение кабеля, кВ Испытательное напряжение, кВ
1
4
6
17
10
25

Значения тангенса угла диэлектрических потерь для кабелей на напряжение 10 кВ нормируется на уровне 0,008 при измерении при напряжении 5 кВ.

Условия эксплуатации

Срок службы кабелей составляет 30 лет.

Срок хранения кабелей на открытых площадках - не более 2 лет, под навесом - не более 5 лет, в закрытых помещениях - не более 10 лет.

Длительно допустимая температура жил кабелей при эксплуатации и максимально допустимая температура жил при коротком замыкании не должны превышать значений, указанных в таблице.

Допустимые температуры кабелей

Номинальное напряжение, кВ При длительной эксплуатации При токе короткого замыкания
1
80
250
6
80
200
10
70
200
