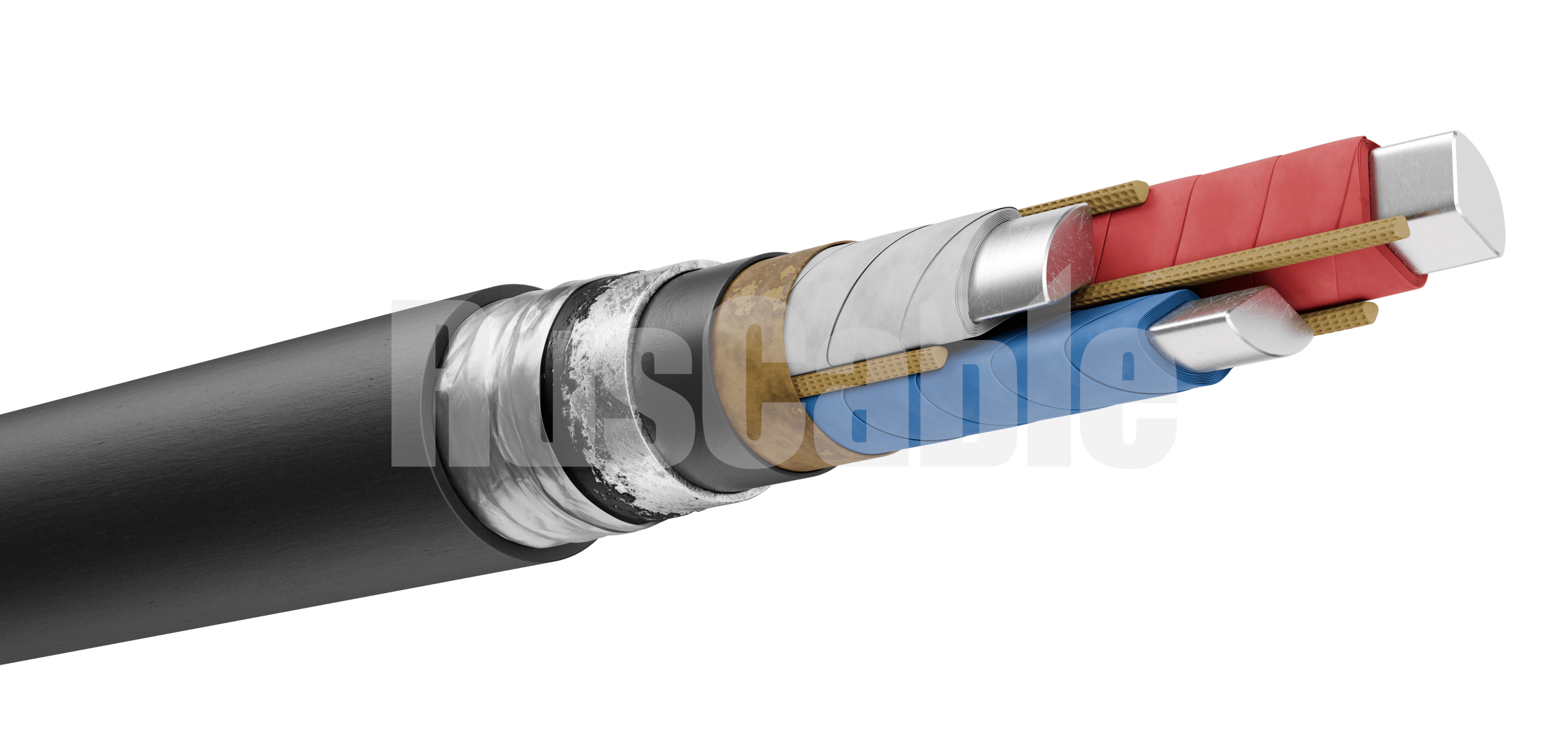

ААШв

Кабель силовой с пропитанной бумажной изоляцией на низкое напряжение

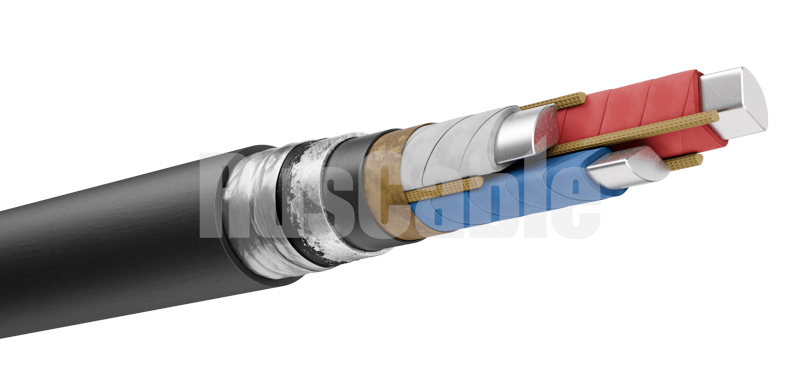

ААШв

ГОСТ 18410-73

Элементы конструкции

Материал жил А - алюминий М - медь Материал оболочки А - алюминий С - свинец Вид пропиточного состава В - вязкий Н-нестекагощий Защитный покров
А
А
в
Шв

Для кабелей с однопроволочными жилами в обозначении марки кабеля после цифр, указывающих сечение жилы, добавляют в скобках буквы "ож".

Области применения

Рекомендуемая область примененния при отсутствии растягивающих усилий (при прокладке в земле и воде), при отсутствии опасности механических повреждений (при прокладке на воздухе)
В земле с низкой коррозионной активностью
В земле со средней коррозионной активностью
В земле с высокой коррозионной активностью
прокладка на воздухе
В сухих помещениях В сырых помещениях
В пожароопасных помещениях
Во взрывоопасных зонах
На эстакадах

Кабели с вязким пропиточным составом без применения стопорных муфт не допускают прокладку па трассах с разностью уровней между высшей и низшей точками расположения кабеля более 15-25 метров, при этом большие значения относятся к низковольтным кабелям с алюминиевой оболочкой и к бронированным. Кабели с нестекающим пропиточным составом допускают прокладку без ограничения разности уровней.

Конструктивные параметры

Число жил в кабелях, диапазон номинальных сечений жил и номинальные напряжения указаны в таблице. Четырехжильные кабели с жилами номинальным сечением до 120 мм2 должны иметь одну жилу равного или меньшего сечения, с жилами номинальным сечением свыше 120 мм2 - одну жилу меньшего сечения.

Число и сечение жил в кабелях

Число жил Номинальное сечение жилы, мм2 Номинальное напряжение кабеля, кВ
1 6 10
1
10-800


3
6-240
10-240
16-240
4
16-185



Бумажная изоляция кабелей должна быть пропитана вязким или нестекающим изоляционным пропиточным составом. В пропитанной бумажной изоляции ленты не должны иметь складок, разрывов.

Изоляционный пропиточный нестекающий состав не должен вытекать при длительно допустимой температуре нагрева жил кабеля.

В бумажной изоляции кабелей на напряжение 6 кВ и более не допускается совпадение более трех лент, расположенных одна над другой, и двух лент, непосредственно прилегающих к жиле или экрану, наложенному на жилу.

Совпадение продольных складок или порезов на длине более 50 мм в двух лентах, расположенных одна над другой, считается за одно совпадение.

Изолированные жилы многожильных кабелей должны быть скручены с заполнением промежутков между жилами жгутами из бумаги.

Изолированные секторные жилы многожильных кабелей на напряжение 1 кВ могут быть скручены без заполнения.

Изолированные жилы многожильных кабелей должны иметь отличительную расцветку или обозначение цифрами.

Маркировка расцветкой должна быть устойчивой, не стираемой и различимой. Маркировка должна производиться при помощи цветных лент на жилах или лент натурального цвета с полосками, отличающимися друг от друга по цвету.

Маркировка цифрами производится печатанием или тиснением и должна быть отчетливой. Цвет цифр при маркировке печатанием должен отличаться от цвета изоляции жилы. Цифры должны иметь одинаковый цвет.

При цифровом обозначении на поверхности изоляции или верхней ленте первой жилы должна быть цифра 1, второй жилы - 2, третьей жилы - 3, четвертой жилы - 4. При этом номеру 1 соответствует белая или желтая, номеру 2 - синяя или зеленая, номеру 3 - красная или малиновая, номеру 4 - коричневая или черная расцветка.

Изоляция жилы меньшего сечения (нулевой) может быть любого цвета и может не иметь цифрового обозначения.

При обозначении изолированных жил цифрами расстояние между ними не должно быть более 35 мм.

Поверх скрученных изолированных жил многожильных кабелей должна быть наложена поясная изоляция номинальной толщиной в соответствии с таблицей

Под оболочкой кабеля на поверхности изоляции или под поясной изоляцией на специальной ленте, не более чем через каждые 300 мм, должны быть четко нанесены опознавательный индекс завода-изготовителя и год выпуска кабеля.

В кабелях с диаметром под оболочкой менее 20 мм допускается применение цветной отличительной нити.

Лента должна быть изготовлена из бумаги натурального цвета. Отсутствие ленты по длине кабеля более 1 м не допускается. Ширина ленты - не менее 10 мм. Высота шифра - не менее 6 мм.

Наружные диаметры одножильных кабелей с алюминиевыми жилами на напряжение 1 кВ, мм

Номинальное сечение жил, мм2 ААШв
10
12,5
16
13,5
25
14,5
35
15,5
50
17
70ож
18,5
70
20
95ож
20
95
21,5
120ож
21,5
120
24
150ож
23,5
150
26
185ож
25,5
185
28
240ож
28
240
31
300
34
400
38
500
41,5
625
46
800
51

Массы одножильных кабелей с алюминиевыми жилами на напряжение 1 кВ, кг/км

Номинальное сечение жил, мм2 ААШв
10
220
16
260
25
310
35
360
50
430
70ож
520
70
570
95ож
630
95
690
120ож
750
120
840
150ож
880
150
1000
185ож
1100
185
1200
240ож
1300
240
1500
300
1800
400
2200
500
2600
625
3200
800
4000

Наружные диаметры трехжильных кабелей с алюминиевыми жилами на напряжение 1 кВ, мм

Номинальное сечение жил, мм2 ААШв
6
17
10
18,5
16
20,5
25
21
35
23
50
26
70ож
28,5
70
30,5
95ож
31,5
95
33,5
120ож
34,5
120
38
150ож
37,5
150
41
185ож
41
185
45
240ож
45
240
50

Массы трехжильных кабелей с алюминиевыми жилами на напряжение 1 кВ, кг/км

Номинальное сечение жил, мм2 ААШв
6
370
10
460
16
600
25
630
35
780
50
1000
70ож
1300
70
1400
95ож
1600
95
1700
120ож
1900
120
2100
150ож
2300
150
2500
185ож
2700
185
3100
240ож
3400
240
3900

Наружные диаметры трехжильных кабелей с алюминиевыми жилами на напряжение 6 кВ, мм (* - для диапазона сечений 25- 185 мм2)

Номинальное сечение жил, мм2 ААШв
10
25,5
16
28
25
28
35
30
50
32,5
70ож
34,5
70
37
95ож
38
95
40
120ож
40
120
43,5
150ож
43
150
47
185ож
46,5
185
50
240ож
50,5
240
55

Массы трехжильных кабелей с алюминиевыми жилами 6 кВ, кг/км (* - для диапазона сечений 25 - 185 мм2)

Номинальное сечение жил, мм2 ААШв
10
830
16
1000
25
1050
35
1200
50
1500
70ож
1750
70
1900
95ож
2100
95
2300
120ож
2450
120
2700
150ож
2800
150
3200
185ож
3400
185
3700
240ож
4000
240
4400

Наружные диаметры трехжильпых кабелей с алюминиевыми жилами на напряжение 10 кВ, мм (* - для диапазона сечений 25 - 185 мм2)

Номинальное сечение жил, мм2 ААШв
16
32
25
32
35
34
50
36,5
70ож
39
70
41
95ож
42
95
43
120ож
44
120
48
150ож
48
150
51
185ож
50,5
185
54
240ож
54
240
59

Массы трехжильных кабелей с алюминиевыми жилами на напряжение 10 кВ, кг/км (* - для диапазона сечений 25-185 мм2)

Номинальное сечение жил, мм2 ААШв
16
1300
25
1350
35
1500
50
1800
70ож
2100
70
2200
95 ож
2450
95
2600
120ож
2800
120
3200
150ож
3300
150
3600
185ож
3800
185
4100
240ож
4500
240
5000

Для исключения повреждений кабелей, они должны наматываться на барабаны с диаметром шейки не менее, чем 18 (D+d) для одножильных кабелей в свинцовой оболочке, 15 (D+d) для многожильных кабелей в свинцовой оболочке и 25 D для кабелей в алюминиевой оболочке, где:
D - диаметр кабеля по металлической оболочке, мм;
d - диаметр круглой жилы или диаметр жилы круглой формы, имеющей ту же площадь поперечного сечения, что и секторная или сегментная жила, мм.

Требования к электрическим параметрам

Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру 20 "С, должно быть не менее 100 МОм - для кабелей на напряжение 1 кВ и 200 МОм - для кабелей на напряжение 6 кВ и выше. На барабанах кабели должны выдержать в течение 10 мин испытание переменным напряжением частотой 50 Гц в соответствии с таблицей.

Значения испытательного напряжения

Номинальное напряжение кабеля, кВ Испытательное напряжение, кВ
1
4
6
17
10
25

Значения тангенса угла диэлектрических потерь для кабелей на напряжение 10 кВ нормируется на уровне 0,008 при измерении при напряжении 5 кВ.

Условия эксплуатации

Срок службы кабелей составляет 30 лет.

Срок хранения кабелей на открытых площадках - не более 2 лет, под навесом - не более 5 лет, в закрытых помещениях - не более 10 лет.

Длительно допустимая температура жил кабелей при эксплуатации и максимально допустимая температура жил при коротком замыкании не должны превышать значений, указанных в таблице.

Допустимые температуры кабелей

Номинальное напряжение, кВ При длительной эксплуатации При токе короткого замыкания
1
80
250
6
80
200
10
70
200
