АПвЭП

Силовой кабель с изоляцией из сшитого полиэтилена и оболочкой из полиэтилена

АПвЭП

ТУ У 31.3-00214534-017-2003
IEC 60502-2:1997

Кабели предназначены для прокладки в помещениях, туннелях, каналах, шахтах, земле (траншеях) с высокой коррозионной активностью грунта.

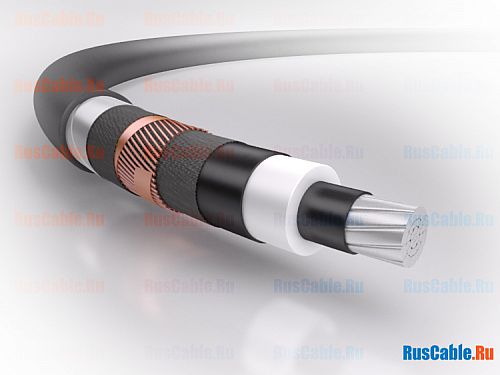

Конструкция

  • алюминиевая многопроволочная, уплотненная токопроводящая жила
  • внутренний экструдированный полупроводящий слой
  • изоляция из сшитого полиэтилена (пероксидная технология сшивки)
  • внешний экструдированный полупроводящий слой
  • слой обмотки: полупроводящим полотном
  • медный экран
  • слой обмотки полупроводящим полотном, или экструдированное заполнение для трехжильных кабелей
  • наружная оболочка из полиэтилена

Возможно изготовление трехжильных кабелей с общим медным экраном по скрутке сердечника.

Технические характеристики

Сечение токопроводящей жилы 25 - 800 мм2 для одножильных 25 - 300 мм2 для трехжильных
Уровень частичных разрядов не более 10 пКл при напряжении 1,73 u0
Диапазон рабочих температур от минус 60 °С до 50 °С.
Максимальная допустимая температура жилы: длительно 90 °С
в аварийном режиме 130 °С
в режиме короткого замыкания 250 °С
Поставка кабелей барабаны № 12 - 30
Примеры записи при заказе «АПвЭП-10 3х240/50»

Возможна поставка трех скрученных вместе одножильных кабелей. Пример записи при заказе: «3хАПвЭП-10 1х185/50».

АПвЭП-3,6/6

  • Толщина изоляции — 2,5 мм
  • Номинальное напряжение — 3,6/6 кВ
  • Максимально допустимое рабочее напряжение — 7,2 кВ
  • Испытательное напряжение — 12,5 кВ
Число и номинальное сечение жил, мм2 Минимальное сечение экрана,* мм2 Наружный диаметр кабеля, мм Масса кабеля, кг/км (ориентировочно) Допустимые токовые нагрузки, А
кабелей с алюминиевой жилой кабелей с медной жилой
при прокладке в воздухе при прокладке в земле при прокладке в воздухе при прокладке в земле
треуг. в плоек. треуг. в плоек. треуг. в плоек. треуг. в плоек.
1x25 16 19 360 127 144 125 132 163 185 161 170
1x35 16 22 410 154 174 150 158 198 224 193 203
1x50 16 25 480 186 211 177 188 242 285 229 241
1x70 16 27 580 230 261 217 229 298 354 280 295
1x95 16 28 710 281 320 260 275 369 426 335 355
1x120 16 30 820 325 370 296 313 422 492 381 403
1x150 25 31 920 368 419 331 349 472 556 426 449
1x185 25 33 1090 423 483 375 395 542 629 483 508
1x240 25 35 1300 503 574 436 460 641 740 561 592
1x300 25 37 1600 580 663 493 500 738 836 635 644
1x400 35 41 1860 678 775 562 566 840 930 724 729
1x500 35 44 2140 788 870 640 633 950 1042 824 815
1x625 35 47 2560 919 1054 725 703 1110 1140 933 905
1x800 35 51 ЗОЮ 1061 1205 834 803 1255 1315 1070 1034
3x25 16 35 900 117 122 150 157
3x35 16 38 1030 143 145 184 186
3x50 16 40 1200 169 172 217 221
3x70 16 44 1450 211 210 271 270
3x95 16 48 1920 260 250 335 322
3x120 16 52 2210 301 287 387 369
3x150 25 55 2670 344 325 442 418
3x185 25 59 3160 395 370 510 475
3x240 25 65 3900 465 430 597 551
3x300 25 73 5120 534 492 681 630

* необходимое сечение экрана указывается потребителем при заказе (в пределах от 16 мм2 до 70 мм2). Масса кабелей рассчитана для минимальных сечений экрана.

АПвЭП-6/10

  • Толщина изоляции — 3,4 мм
  • Номинальное напряжение — 6/10 кВ
  • Максимально допустимое рабочее напряжение — 12 кВ
  • Испытательное напряжение — 21 кВ
Число и номинальное сечение жил, мм2 Минимальное сечение экрана,* мм2 Наружный диаметр кабеля, мм Масса кабеля, кг/км (ориентировочно) Допустимые токовые нагрузки, А
кабелей с алюминиевой жилой кабелей с медной жилой
при прокладке в воздухе при прокладке в земле при прокладке в воздухе при прокладке в земле
треуг. в плоек. треуг. в плоек. треуг. в плоек. треуг. в плоек.
1x25 16 21 490 128 146 124 130 164 188 160 167
1x35 16 24 570 155 176 150 158 199 226 193 203
1x50 16 27 700 185 211 177 187 242 288 229 241
1x70 16 28 790 233 263 217 229 300 355 280 295
1x95 16 30 900 284 322 260 274 369 428 335 354
1x120 16 31 1000 328 372 296 312 423 496 381 402
1x150 25 33 1190 370 421 331 349 473 558 426 448
1x185 25 35 1330 424 484 375 395 543 631 483 508
1x240 25 37 1530 504 575 436 459 643 742 561 591
1x300 25 39 1740 580 674 492 497 740 840 635 640
1x400 35 43 2160 676 770 561 562 842 934 722 725
1x500 35 46 2510 784 868 639 632 953 1047 823 814
1x625 35 49 2970 915 1050 722 696 1113 1150 930 897
1x800 35 53 3510 1058 1201 830 799 1261 1330 1068 1028
3x25 16 39 1230 114 118 147 151
3x35 16 42 1430 138 140 178 181
3x50 16 45 1750 165 165 213 213
3x70 16 48 1980 206 203 265 261
3x95 16 53 2430 249 242 322 312
3x120 16 56 2700 288 276 370 355
3x150 25 59 3450 326 309 420 399
3x185 25 63 3860 375 351 481 451
3x240 25 69 4590 442 408 566 523
3x300 25 75 5570 507 463 648 590

* необходимое сечение экрана указывается потребителем при заказе (в пределах от 16 мм2 до 70 мм2). Масса кабелей рассчитана для минимальных сечений экрана.

АПвЭП-10

  • Толщина изоляции — 4,0 мм
  • Номинальное напряжение — 10 кВ
  • Максимально допустимое рабочее напряжение — 12 кВ
  • Испытательное напряжение — 25 кВ
Число и номинальное сечение жил, мм2 Минимальное сечение экрана,* мм2 Наружный диаметр кабеля, мм Масса кабеля, кг/км (ориентировочно) Допустимые токовые нагрузки, А
кабелей с алюминиевой жилой кабелей с медной жилой
при прокладке в воздухе при прокладке в земле при прокладке в воздухе при прокладке в земле
треуг. в плоек. треуг. в плоек. треуг. в плоек. треуг. в плоек.
1x25 16 22 530 130 148 124 130 167 190 159 167
1x35 16 25 600 155 180 150 158 199 235 193 203
1x50 16 28 730 185 225 177 187 245 290 229 241
1x70 16 29 830 235 280 217 229 300 360 279 295
1x95 16 31 930 285 340 260 274 370 435 335 354
1x120 16 33 1040 330 390 296 312 425 500 381 402
1x150 25 34 1230 370 440 331 349 475 560 426 448
1x185 25 36 1370 425 505 375 395 545 635 482 508
1x240 25 38 1580 505 595 436 459 645 745 560 590
1x300 25 40 1790 580 680 493 497 740 845 635 640
1x400 35 44 2200 675 770 560 561 845 940 721 724
1x500 35 47 2570 780 865 639 631 955 1050 822 812
1x625 35 50 ЗОЮ 910 1045 719 692 1115 1160 926 891
1x800 35 54 3600 1050 1195 825 794 1270 1340 1062 1022
3x25 16 41 1330 ИЗ 117 143 148
3x35 16 44 1500 136 138 173 178
3x50 16 46 1810 160 162 206 210
3x70 16 50 2080 199 199 257 256
3x95 16 54 2510 242 238 313 307
3x120 16 57 2810 280 271 360 349
3x150 25 61 3570 318 304 410 392
3x185 25 65 3970 365 345 469 443
3x240 25 70 4740 431 401 553 513
3x300 25 76 5730 495 460 629 573

* необходимое сечение экрана указывается потребителем при заказе (в пределах от 16 мм2 до 70 мм2). Масса кабелей рассчитана для минимальных сечений экрана.

АПвЭП-8,7/15

  • Толщина изоляции — 4,5 мм
  • Номинальное напряжение — 8,7/15 кВ
  • Максимально допустимое рабочее напряжение — 17.5 кВ
  • Испытательное напряжение — 30.5 кВ
Число и номинальное сечение жил, мм2 Минимальное сечение экрана,* мм2 Наружный диаметр кабеля, мм Масса кабеля, кг/км (ориентировочно) Допустимые токовые нагрузки, А
кабелей с алюминиевой жилой кабелей с медной жилой
при прокладке в воздухе при прокладке в земле при прокладке в воздухе при прокладке в земле
треуг. в плоек. треуг. в плоек. треуг. в плоек. треуг. в плоек.
1x25 16 23 560 132 151 123 129 170 194 158 166
1x35 16 26 630 157 180 150 158 201 234 193 203
1x50 16 29 760 188 222 177 187 245 290 229 241
1x70 16 30 860 237 277 217 229 302 360 279 294
1x95 16 32 960 288 339 260 274 370 436 334 352
1x120 16 34 1070 332 382 296 312 425 501 381 402
1x150 25 35 1280 374 436 331 348 480 562 426 448
1x185 25 37 1410 430 503 375 395 549 640 482 506
1x240 25 39 1620 510 586 436 459 647 747 560 586
1x300 25 41 1840 584 670 493 497 743 848 635 640
1x400 35 45 2270 672 764 560 561 851 949 721 722
1x500 35 48 2640 787 863 639 631 966 1055 823 812
1x625 35 51 3090 906 1051 719 692 1120 1170 920 876
1x800 35 55 3680 1046 1204 825 794 1284 1350 1060 1020
3x25 16 44 1400 120 115 154 148
3x35 16 47 1580 141 145 181 186
3x50 16 50 1900 163 165 209 212
3x70 16 54 2150 202 202 260 260
3x95 16 58 2590 245 241 315 310
3x120 16 61 2890 283 274 364 352
3x150 25 65 3710 320 308 411 396
3x185 25 69 4090 367 350 471 450
3x240 25 75 4860 433 406 556 522
3x300 25 80 5890 498 466 640 600

* необходимое сечение экрана указывается потребителем при заказе (в пределах от 16 мм2 до 70 мм2). Масса кабелей рассчитана для минимальных сечений экрана.

АПвЭП-12/20

  • Толщина изоляции — 5,5 мм
  • Номинальное напряжение — 12/20 кВ
  • Максимально допустимое рабочее напряжение — 24 кВ
  • Испытательное напряжение — 42 кВ
Число и номинальное сечение жил, мм2 Минимальное сечение экрана,* мм2 Наружный диаметр кабеля, мм Масса кабеля, кг/км (ориентировочно) Допустимые токовые нагрузки, А
кабелей с алюминиевой жилой кабелей с медной жилой
при прокладке в воздухе при прокладке в земле при прокладке в воздухе при прокладке в земле
треуг. в плоек. треуг. в плоек. треуг. в плоек. треуг. в плоек.
1x25 16 23 560 132 151 123 129 170 194 158 166
1x35 16 26 630 157 180 150 158 201 234 193 203
1x50 16 29 760 188 222 177 187 245 290 229 241
1x70 16 30 860 237 277 217 229 302 360 279 294
1x95 16 32 960 288 339 260 274 370 436 334 352
1x120 16 34 1070 332 382 296 312 425 501 381 402
1x150 25 35 1280 374 436 331 348 480 562 426 448
1x185 25 37 1410 430 503 375 395 549 640 482 506
1x240 25 39 1620 510 586 436 459 647 747 560 586
1x300 25 41 1840 584 670 493 497 743 848 635 640
1x400 35 45 2270 672 764 560 561 851 949 721 722
1x500 35 48 2640 787 863 639 631 966 1055 823 812
1x625 35 51 3090 906 1051 719 692 1120 1170 920 876
1x800 35 55 3680 1046 1204 825 794 1284 1350 1060 1020
3x25 16 44 1400 120 115 154 148
3x35 16 47 1580 141 145 181 186
3x50 16 50 1900 163 165 209 212
3x70 16 54 2150 202 202 260 260
3x95 16 58 2590 245 241 315 310
3x120 16 61 2890 283 274 364 352
3x150 25 65 3710 320 308 411 396
3x185 25 69 4090 367 350 471 450
3x240 25 75 4860 433 406 556 522
3x300 25 80 5890 498 466 640 600

* необходимое сечение экрана указывается потребителем при заказе (в пределах от 16 мм2 до 70 мм2). Масса кабелей рассчитана для минимальных сечений экрана.

АПвЭП-20

  • Толщина изоляции — 6,0 мм
  • Номинальное напряжение — 20 кВ
  • Максимально допустимое рабочее напряжение — 24 кВ
  • Испытательное напряжение — 50 кВ
Число и номинальное сечение жил, мм2 Минимальное сечение экрана,* мм2 Наружный диаметр кабеля, мм Масса кабеля, кг/км (ориентировочно) Допустимые токовые нагрузки, А
кабелей с алюминиевой жилой кабелей с медной жилой
при прокладке в воздухе при прокладке в земле при прокладке в воздухе при прокладке в земле
треуг. в плоек. треуг. в плоек. треуг. в плоек. треуг. в плоек.
1x35 16 30 820 162 179 150 158 203 25 192 192
1x50 16 33 940 190 187 177 186 248 291 228 238
1x70 16 34 1080 232 232 217 228 306 360 278 292
1x95 16 36 1250 286 332 259 273 372 438 333 350
1x120 16 38 1300 330 378 295 311 428 505 379 398
1x150 25 39 1490 370 429 330 347 487 568 425 448
1x185 25 41 1720 422 491 375 394 555 649 479 506
1x240 25 43 1880 500 579 435 458 654 755 558 55
1x300 25 45 2300 567 657 492 500 750 860 630 644
1x400 35 49 2690 663 755 560 562 864 969 716 722
1x500 35 52 3210 769 860 640 619 980 1073 809 801
1x625 35 55 3670 912 1077 718 691 1141 1199 903 858
1x800 35 59 4260 1049 1222 822 792 1319 1376 1001 969
3x35 16 55 2050 143 143 186 188
3x50 16 57 2350 172 172 221 221
3x70 16 61 2700 210 206 270 265
3x95 16 65 3380 258 249 332 321
3x120 16 70 3510 289 280 370 360
3x150 25 74 4320 326 313 417 403
3x185 25 78 4990 372 358 479 461
3x240 25 84 5640 436 413 560 531

* необходимое сечение экрана указывается потребителем при заказе (в пределах от 16 мм2 до 70 мм2). Масса кабелей рассчитана для минимальных сечений экрана.

АПвЭП-18/30

  • Толщина изоляции — 8,0 мм
  • Номинальное напряжение — 18/30 кВ
  • Максимально допустимое рабочее напряжение — 36 кВ
  • Испытательное напряжение — 63 кВ
Число и номинальное сечение жил, мм2 Минимальное сечение экрана,* мм2 Наружный диаметр кабеля, мм Масса кабеля, кг/км (ориентировочно) Допустимые токовые нагрузки, А
кабелей с алюминиевой жилой кабелей с медной жилой
при прокладке в воздухе при прокладке в земле при прокладке в воздухе при прокладке в земле
треуг. в плоек. треуг. в плоек. треуг. в плоек. треуг. в плоек.
1x50 16 36 1010 187 217 177 186 248 293 227 238
1x70 16 37 1120 232 270 217 228 308 362 278 292
1x95 16 39 1310 284 328 259 273 375 439 333 350
1x120 16 41 1400 328 378 295 311 430 506 379 398
1x150 25 42 1610 366 427 330 347 488 570 425 448
1x185 25 44 1820 420 490 375 394 556 654 479 506
1x240 25 46 2010 497 579 435 457 656 757 558 587
1x300 25 48 2390 565 657 492 504 753 864 630 649
1x400 35 52 2810 658 751 561 564 869 975 710 726
1x500 35 55 3460 761 860 640 610 987 1075 806 792
1x625 35 58 3980 915 1081 718 691 1150 1208 898 858
1x800 35 62 4560 1058 1231 821 792 1350 1390 990 956
3x50 16 69 2530 175 175 225 225
3x70 16 73 2800 213 208 274 267
3x95 16 77 3540 265 250 341 321
3x120 16 80 3780 291 281 374 361
3x150 25 84 4670 327 314 420 403
3x185 25 88 5280 375 360 482 463
3x240 25 93 6030 436 416 560 535

* необходимое сечение экрана указывается потребителем при заказе (в пределах от 16 мм2 до 70 мм2). Масса кабелей рассчитана для минимальных сечений экрана.

АПвЭП-35

  • Толщина изоляции — 9,0 мм
  • Номинальное напряжение — 35 кВ
  • Максимально допустимое рабочее напряжение — 40.5 кВ
  • Испытательное напряжение — 88 кВ
Число и номинальное сечение жил, мм2 Минимальное сечение экрана,* мм2 Наружный диаметр кабеля, мм Масса кабеля, кг/км (ориентировочно) Допустимые токовые нагрузки, А
кабелей с алюминиевой жилой кабелей с медной жилой
при прокладке в воздухе при прокладке в земле при прокладке в воздухе при прокладке в земле
треуг. в плоек. треуг. в плоек. треуг. в плоек. треуг. в плоек.
1x50 16 38 1100 195 228 180 198 250 294 232 255
1x70 16 39 1200 242 284 220 241 311 365 283 310
1x95 16 41 1360 294 345 261 286 378 443 336 368
1x120 16 43 1480 339 398 296 323 436 511 381 416
1x150 25 44 1680 382 447 330 356 491 574 425 458
1x185 25 46 1900 439 512 374 403 564 658 482 516
1x240 25 48 2080 517 602 434 462 664 764 559 595
1x300 25 50 2480 589 682 492 507 756 866 627 649
1x400 35 54 2860 687 781 561 569 872 978 717 732
1x500 35 57 3500 795 897 640 646 993 1080 797 778
1x625 35 60 4020 928 1084 717 723 1162 1220 892 855
1x800 35 64 4610 1070 1239 816 805 1360 1410 978 944
3x50 16 71 2750 177 177 227 227
3x70 16 75 3000 218 210 280 270
3x95 16 79 3670 268 252 344 324
3x120 16 82 4000 292 283 375 364
3x150 25 86 4870 328 316 421 406
3x185 25 90 5510 378 362 485 465
3x240 25 95 6240 434 419 558 538

* необходимое сечение экрана указывается потребителем при заказе (в пределах от 16 мм2 до 70 мм2). Масса кабелей рассчитана для минимальных сечений экрана.

Организации предоставившие информациюОрганизации предоставившие информацию

Информация предоставлена

ООО «Торговый Дом «Южкабель» на RusCable.Ru
все марки предоставленные ООО «Торговый Дом «Южкабель»
страница ООО «Торговый Дом «Южкабель»

Информация

Обновлено

1 августа 2015

Нужен кабель? Оформи заявку бесплатно
Прямой эфир
+
