Энерготерм-200
Термостойкий кабель
ТУ 3580-001-57058781-2004
Описание
Провода и кабели с температурным индексом 200°С - наиболее распространенная и востребованная группа термостойких проводов и кабелей.
Отчасти это связано с тем, что отечественная кабельная промышленность практически не предлагает потребителю кабели на температуры выше 120°С. Такие распространенные провода и кабели с изоляцией из кремнийорганической резины как РКГМ, ПВКВ, ПАЛ и т.п. (рабочая температура - до 180°С) выпускаются только в одножильном варианте.
Основные отличия нашей продукции от распространенных проводов и кабелей - это:
- многожильная конструкция
- более высокий температурный индекс
- высокая защищенность от механических повреждений
- наличие модификации с экраном
- наличие модификации с повышенной стойкостью к воздействию огня (Энерготерм-200к)
- удобство монтажа
Разнообразие конструктивных исполнений кабеля марки Энерготерм-200 позволяет подобрать подходящий вариант практически для любой области применения, ограниченной температурным индексом кабеля. Благодаря повышению надежности работы оборудования и увеличению его бесперебойной работы достигается значительный экономический эффект. Если для Вас нужны какие-либо особые требования или характеристики, то мы можем доработать конструкцию под Ваши требования или разработать принципиально новую конструкцию и произвести необходимое количество.
Особенности конструкции
В данной серии представлены кабели силовые и контрольные, на напряжение 0,4 и 0,6 кВ.
- Сечение жил от 0,5 кв. мм до 50 кв. мм.
- Число жил от 2 до 7

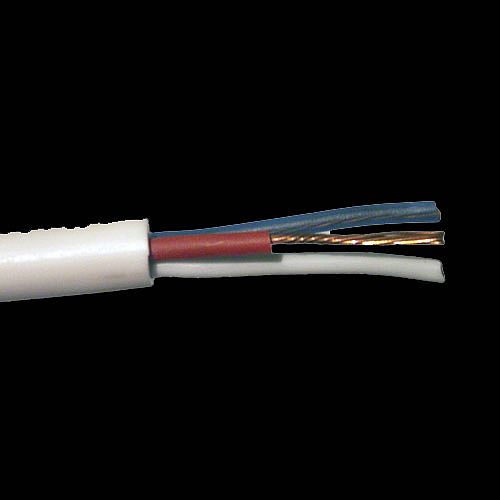

Структура кабеля
- Жила - медная, класс гибкости - 4
- Изоляция жилы - кремнийорганическая композиция
- Заполнение - на основе кремнийорганической композиции
- Экран (дополнительная опция)
- Внешняя оболочка - кремнийорганическая композиция
Пример обозначения
Кабель термостойкий с температурным индексом до 200°С, с тремя медными жилами сечением 2,5 кв. мм:
кабель Энерготерм-200 3х2,5 (ТУ 3580-001-57058781-2004)
Таблица выпускаемых сечений
Сечение |
Диаметр, мм |
Масса, кг/км |
2х0,5 |
7,4 |
71 |
2х0,75 |
7,8 |
83 |
2х1,0 |
8,2 |
93 |
2х1,5 |
8,8 |
112 |
2х2,5 |
10,2 |
155 |
2х4,0 |
11,2 |
198 |
2х6,0 |
13,2 |
283 |
2х10 |
15,2 |
395 |
2х16 |
17,4 |
578 |
2х25 |
20,8 |
829 |
3х0,5 |
7,8 |
82 |
3х0,75 |
8,3 |
96 |
3х1,0 |
8,7 |
108 |
3х1,5 |
9,3 |
133 |
3х2,5 |
10,8 |
185 |
3х4,0 |
11,9 |
241 |
3х6,0 |
14 |
349 |
3х10 |
16,2 |
492 |
3х16 |
18,6 |
738 |
3х25 |
22,2 |
1061 |
4х0,5 |
8,5 |
99 |
4х0,75 |
9 |
117 |
4х1,0 |
9,5 |
133 |
4х1,5 |
10,2 |
164 |
4х2,5 |
11,9 |
230 |
4х4,0 |
13,1 |
301 |
4х6,0 |
15,5 |
439 |
4х10 |
17,9 |
623 |
4х16 |
20,6 |
942 |
4х25 |
24,7 |
1356 |
5х0,5 |
9,2 |
119 |
5х0,75 |
9,8 |
141 |
5х1,0 |
10,4 |
161 |
5х1,5 |
11,2 |
199 |
5х2,5 |
13,1 |
281 |
5х4,0 |
14,4 |
370 |
5х6,0 |
17,1 |
541 |
5х10 |
19,8 |
770 |
5х16 |
22,8 |
1167 |
5х25 |
27,4 |
1685 |
7х0,5 |
10,1 |
144 |
7х0,75 |
10,7 |
173 |
7х1,0 |
11,3 |
198 |
7х1,5 |
12,2 |
247 |
Области применения
- В машиностроении и в химическом производстве на участках с повышенной температурой (подключение электропитания и датчиков муфельных печей, экструдеров, обогревателей, мощных осветительных приборов и т.п.).
- В пищевой промышленности для подключения электропитания и датчиков печей для выпечки хлебобулочных изделий и другого высокотемпературного оборудования.
- В нефте-газодобывающей отрасли для подключения электропитания и датчиков обогревателей трубопроводов и запорной арматуры, выводы нефтепогружных насосов.
- В металлургии для подключения электропитания мостовых кранов и осветительных приборов в "горячих" цехах.
- В быту для электропроводки в банях и саунах, для подключения обогревательных приборов.
