Энерготерм-90

Огнестойкий кабель

Энерготерм-90Энерготерм-90
Энерготерм-90
Энерготерм-90
Группы кабельно-проводниковой продукцииГруппы кабельно-проводниковой продукции

В группах

Термостойкие и огнестойкие провода и кабели
Термостойкие и огнестойкие провода и кабели производства ООО "НПФ КБ-ЭНЕРГО-ПРОЕКТ"

Продукция заводов-производителей КПППродукция заводов-производителей КПП

Производитель

ООО «НПФ «КБ-ЭНЕРГО-ПРОЕКТ» на RusCable.Ru:
все марки ООО «НПФ «КБ-ЭНЕРГО-ПРОЕКТ»
страница ООО «НПФ «КБ-ЭНЕРГО-ПРОЕКТ»

ТУ 3521-01-51098348-01

Описание

При возникновении пожара в сооружениях, имеющих высокую концентрацию людей (жилые и общественные здания, метрополитен, театры, вокзалы и т.п.) наибольшую опасность для жизни людей представляют выделяемые при горении полимеров отравляющие газы – галогены.

Если учесть, что 1 кг ПВХ используемого в качестве изоляции и оболочки проводов и кабелей выделяет при горении до 180 л хлороводорода, то станет ясно, насколько горение кабелей изготовленных из этих материалов опасно. Причем это опасно не только для людей. Коррозийный дым и газы могут, вследствие своего агрессивного действия, разрушить конструкционные части зданий, электрические, электронные и механические элементы оборудования. Возникновение большого количества дыма, в случае пожара, сильно осложняет спасательные работы.

Эти опасности снижаются до минимума при использовании безгалогенных материалов, которые, в отличие от обычно используемых материалов на базе ПВХ и хлоропренового каучука, не выделяют при горении ядовитый и коррозийный дым.

Другой опасностью является выход из строя при пожаре жизненно важных систем (системы пожарной сигнализации, спасательные лифты, вентиляция, системы обеспечивающие поддержку производств непрерывного цикла).

Для решения этой проблемы были разработаны кабели, которые кроме свойств безгалогенности и нераспространения горения обеспечивают еще и функционирование в условиях прямого воздействия на них огня (до 180 минут в соответствии с требованиями МЭК 60331). Это в большинстве случаев позволяет завершить тушение пожара, эвакуировать людей и обеспечить бесперебойность работы производств непрерывного цикла.

Особенности конструкции

Серия кабелей марки ЭНЕРГОТЕРМ-90 может заменить практически всю гамму наиболее распространенных силовых и контрольных кабелей и установочных проводов с пластмассовой и резиновой изоляцией.

В данной серии представлены кабели силовые и контрольные, на напряжение 0,5 и 1,0 кВ, кабели с медными и алюминиевыми жилами различной гибкости.

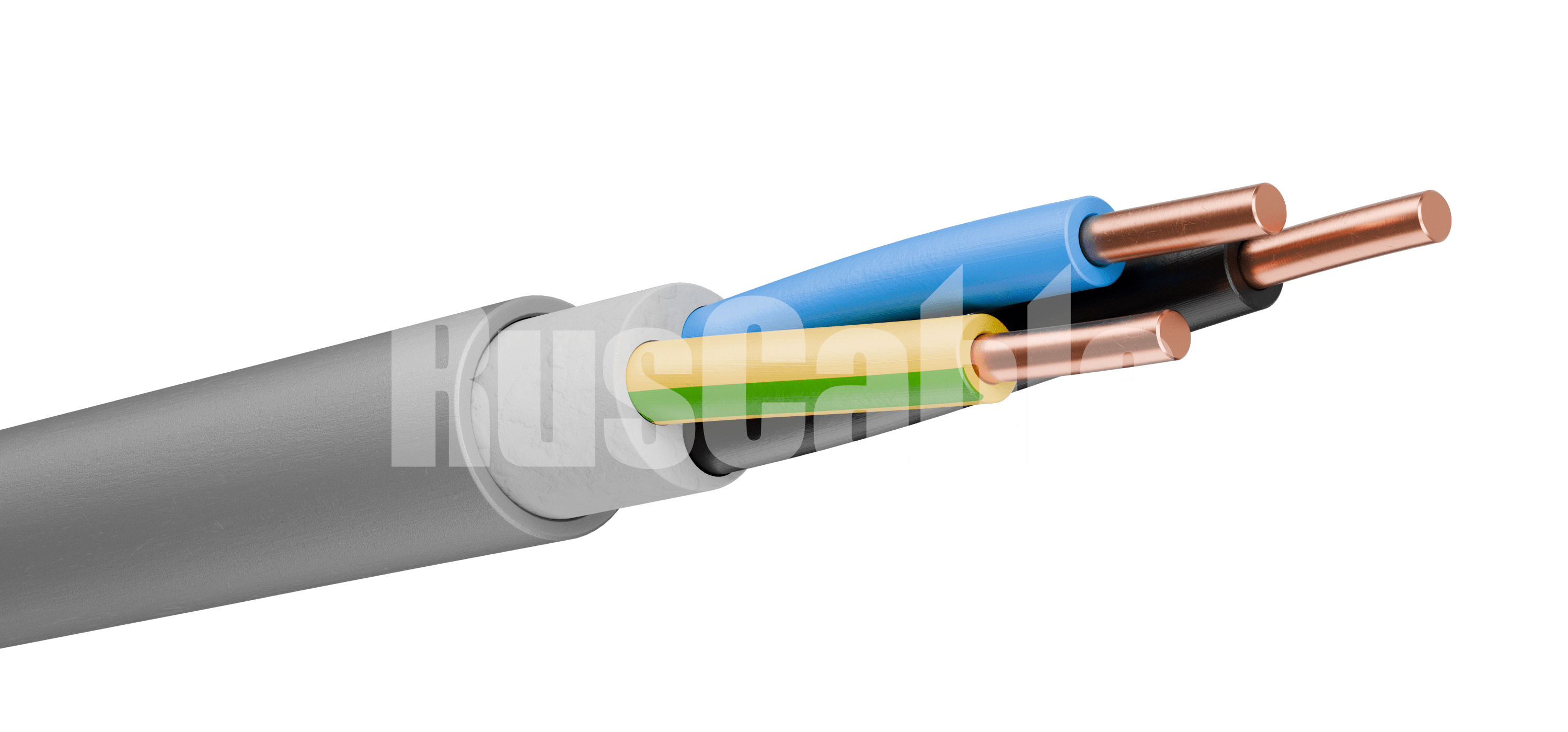

Структура кабеля

  1. Жила (медная или алюминиевая)
  2. Изоляция жилы (безгалогеновая композиция)
  3. Заполнение
  4. Экран или концентрический провод (может отсутствовать)
  5. Внешняя оболочка (безгалогеновая композиция)

Пример обозначения

Система обозначения безгалогенных, пожаробезопасных кабелей марки ЭНЕРГОТЕРМ-90 в соответствии с ТУ 3521-01-51098348-01

Н(А) безгалогенный, не распространяющий горения по категории А МЭК 60332-3
Н(В) безгалогенный, не распространяющий горения по категории B МЭК 60332-3
Н(С) безгалогенный, не распространяющий горения по категории C МЭК 60332-3
  О(30) огнестойкий в соответствии с МЭК 60331 в течение 30 мин
О(60) огнестойкий в соответствии с МЭК 60331 в течение 60 мин
О(90) огнестойкий в соответствии с МЭК 60331 в течение 90 мин
О(180) огнестойкий в соответствии с МЭК 60331 в течение 180 мин
  Р радиационностойкий, выдерживающий испытания по методикам, имитирующим аварию с потерей теплоносителя на АЭС (LOCA)
  0,5 номинальное рабочее напряжение 0,5 кВ
1,0 номинальное рабочее напряжение 1,0 кВ
  М(1) медная жила класса 1 по ГОСТ 22483
М(2) медная жила класса 2 по ГОСТ 22483
М(3) медная жила класса 3 по ГОСТ 22483
М(4) медная жила класса 4 по ГОСТ 22483
М(5) медная жила класса 5 по ГОСТ 22483
М(6) медная жила класса 6 по ГОСТ 22483
А(1) алюминиевая жила класса 1 по ГОСТ 22483
А(2) алюминиевая жила класса 2 по ГОСТ 22483
  С наличие экрана
К наличие концентрического провода
Особенности конструкции
Рабочее напряжение
Характеристики пожаробезопасности

Пример обозначения кабеля безгалогенного, не распространяющего горения по категории А ГОСТ Р МЭК 60332-3, огнестойкого по МЭК 60331 в течение 60 мин, на напряжение 0,6/1 кВ, с тремя медными жилами класса 1 по ГОСТ 22483 сечением 50 кв. мм и концентрическим проводом сечением 25 кв. мм:
кабель Энерготерм-90-Н(А)О(60)-1-М(1)К 3х50/25 (ТУ 3521-01-51098348-01)

Таблица выпускаемых сечений

В настоящее время данная марка кабеля выпускается в ограниченном количестве, только по специальным заказам, поэтому таблицу сечений мы не приводим.

Области применения

  1. Здания, сооружения и помещения, рассчитанные на большое количество людей (жилые и общественные здания, метрополитен, театры, вокзалы и т.п.).
  2. Цепи управления и электропитания систем, обеспечивающих безопасность и эвакуацию в случае пожара.
  3. Цепи управления и электропитания систем, выход которых из строя может привести к последствиям уровня катастрофы (например АЭС или химическое производство).
  4. Цепи управления и электропитания систем с обязательной непрерывностью рабочего цикла (например домна или химическое производство).
  5. Здания, сооружения и помещения, содержащие большое количество дорогостоящей техники.
