КГ1-20-90

Кабель грузонесущий

КГ1-20-90
Группы кабельно-проводниковой продукцииГруппы кабельно-проводниковой продукции

В группах

Кабели и провода для нефтегазового комплекса
Кабели грузонесущие

Кабель предназначен для присоединения исследовательских установок при работе в скважинах.

Конструкция

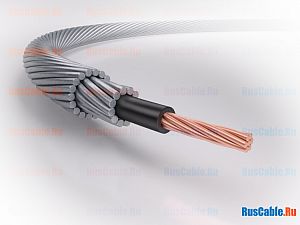

Кабель с медными многопроволочными жилами в изоляции из полиэтилена высокой плотности, в броне из высокопрочной стальной оцинкованной проволоки.

  • Количество жил: 1
  • Разрывное усилие, не менее: 20 кН
  • Максимальная рабочая температура: 90 °С

Диаметр проволок брони от 0,7 до 1,3 мм. Как правило проволоки накладываются в два повива, при этом в наружном повиве применяются проволоки с диаметром большим, чем во внутреннем. Проволоки брони предварительно деформируют для обеспечения сохранения спиральной формы в повиве и уменьшения крутящих моментов в броне.

Конструктивные параметры

Марка кабеля Номинальное сечение жил,мм2 Толщина изоляции, мм Броня (число х диаметр проволок, мм) Наружный диаметр, мм Масса, кг/км
Внутренний повив Внешний повив
КГ1-20-90
0,75
0,7
12х0,7
18х0,7
5
96

В основном кабели выпускаются по документации производителей.
