КМПВЭВ

КМПВЭВ
Группы кабельно-проводниковой продукцииГруппы кабельно-проводниковой продукции

В группах

Термостойкие и огнестойкие провода и кабели
Кабели малогабаритные

Продукция заводов-производителей КПППродукция заводов-производителей КПП

Производитель

ООО «СегментЭнерго» на RusCable.Ru:
все марки ООО «СегментЭнерго»
страница ООО «СегментЭнерго»

ТУ 16-705.169-80 - КМПВЭВ

ТУ 3500-001-00545202-2016 - КМПВЭВнг(А)

ТУ 16.К71-310-2001 - КМПВЭВнг(А)-LS

ТУ 16.К71-337-2004 - КМПвВЭВнг(А)-FRLS

НАЗНАЧЕНИЕ

Предназначены для неподвижной прокладки в стационарных установках, для монтажа цепей управления сигнализации, связи, межприборных соединений, работающих при номинальных напряжениях 500 и 1000 В частотой не более 200 кГц, или, соответственно, при постоянных напряжениях 750 и 1500 В

CЕРТИФИКАТЫ

Сертификат соответствия требованиям Технического Регламента Таможенного Союза.

КЛАСС ПОЖАРНОЙ БЕЗОПАСНОСТИ

  • Для индекса нг(А) - нераспространение горения при групповой прокладке (категории А).
  • Для индекса FR - огнестойкость 180 минут.



Минимальный срок службы - 30 лет

Диапазон температур, оС

Эксплуатация:

  • без индекса: от –50 до +65
  • нг(А) от –50 до +65
  • нг(А)-LS от –30 до +50
  • нг(А)-FRLS от –30 до +50

Монтаж: от –15 до +50

Минимальный радиус изгиба

  • Эксплуатация (однократно): не менее 7 наружных диаметров
  • Монтаж: не менее 10 наружных диаметров

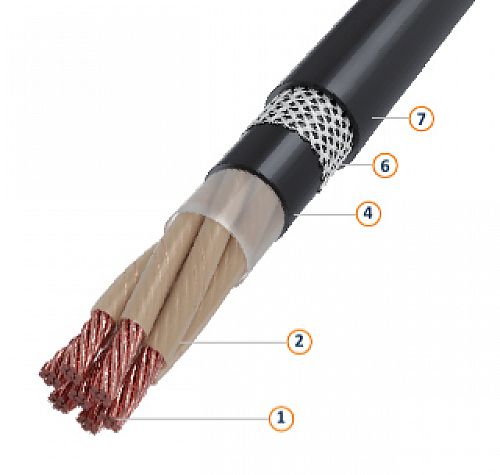

КОНСТРУКЦИЯ

Токопроводящая жила – медная многопроволочная.

Изоляция – полиэтилен.

для «КМПвВнг(А)-FRLS» – сшитый полиэтилен.

Скрутка – пучковая.

Оболочка –

  • для кабелей без индекса пожароопасности – из ПВХ пластикатов;
  • для кабелей с индексом «нг(А)» - из ПВХ пластикатов пониженной пожарной опасности;
  • для кабелей с индексом «нг(А) -LS», «нг(А) -FRLS» – из ПВХ пластиката пониженной пожарной опасности и пониженной степенью газо-дымовыделения.

Огнестойкий барьер – «нг(А) -FRLS» в виде обмотки токопроводящей жилы двумя слюдосодержащими лентами номинальной толщиной не менее 0,14 мм с перекрытием каждой ленты не менее 40%.

Общий экран – в виде оплетки из медных луженых проволок.

7 Наружная оболочка – соответствует материалу внутренней оболочки.



Марка кабеля

Сечение, мм2

Число жил:

Напряжение, В

КМПВЭВ

0,35–1,5

1; 2; 3; 4; 7; 10; 12; 14; 19; 24; 27; 30; 37; 52

500; 1000

2,5

1; 2; 3; 4; 7; 10; 12; 14; 19; 24; 27; 30; 37

500; 1000



Информация

Обновлено

29 июля 2020
