КОПСЭСГКГнг(А)

Кабели огнестойкие симметричные для передачи протоколов систем промышленной безопасности, автоматики и электроники

В группах

Кабели промышленного интерфейса
— Огнестойкие симметричные кабели для передачи протоколов систем промышленной безопасности, автоматики и электроники на рабочее напряжение 300 В

Производитель

ООО «СегментЭнерго» на RusCable.Ru:
— все марки ООО «СегментЭнерго»
— страница ООО «СегментЭнерго»

ТУ 3563-010-82564577-2011

КОПСЭСГКГнг(А)-FRLS Nx2xD

КОПСЭСГКГнг(А)-FRLSLTx Nx2xD

КОПСЭСГКГнг(А)-FRHF Nx2xD

КОПСЭСГКГнг(А)-FRLS-ХЛ Nx2xD

КОПСЭСГКГнг(А)-FRHF-NORD Nx2xD

НАЗНАЧЕНИЕ

• Кабели предназначены для систем пожарной и охранной сигнализации (ОПС)
• Систем оповещения и управления эвакуацией (СОУЭ)
• Систем распределенного сбора и передачи данных, применяющих стандарты RS-485
• Подключения и монтажа электрооборудования и передачи данных – шахт, туннелей, высотных зданий, больниц, заводов, различных производств, любых многолюдных мест, опасных с точки зрения возникновения пожара

КЛАСС ПОЖАРНОЙ БЕЗОПАСНОСТИ

по ГОСТ 315565-2012 см. справочную информацию.

Нераспространение горения при групповой прокладке (категории А)

Огнестойкость 180 минут

Диапазон температур, ^оС

Эксплуатация:

• LS и LSLTx от - 50 до + 70 ^оС
• FRHF от - 50 до + 80 ^оС
• ХЛ от - 60 до +70 ^оС
• NORD от - 70 до + 80 ^оС

Монтаж:

• ХЛ от - 30 до + 50 ^оС
• NORD от - 45 до + 50 ^оС

Остальные: от - 15 до +50 ^оС

Минимальный радиус изгиба

• 15 D - при монтаже
• 10 D - однократно
• где D - наружный диаметр кабеля

Минимальный срок службы - 30 лет

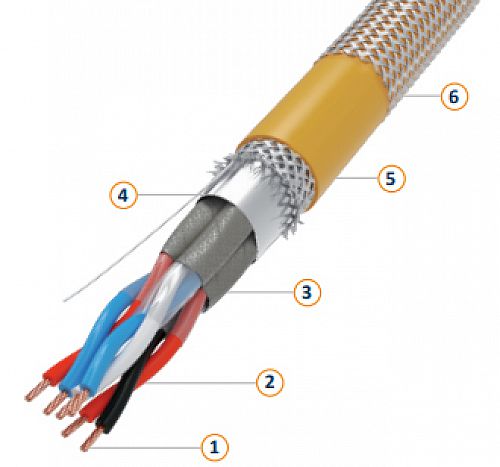

КОНСТРУКЦИЯ

1 Токопроводящая жила – медная многопроволочная диаметрами 0,6; 0,78; 0,90; 1,1; 1,2;1,5; 2,00; «индекс Г».

2 Изоляция – огнестойкая силиконовая кремнеобразующая резина. Проводники скручены в пары шагом скрутки не более 60 мм, пары скручены в общий сердечник

3 Дополнительный огнестойкий барьер – слюдосодержащая лента.

4 Общий экран – комбинированные экран в виде обмотки пленкой AL/PET (алюмофлекс) с контактным проводником из медной луженой проволоки и оплетки из медных луженых проволок.

5 Внутренняя оболочка –

• Индекс «нг(А)-FRLS» – из не распространяющего горение, с низким газо- и дымовыделением ПВХ пластиката;
• Индекс «нг(А)-FRHF» – из полимерных композиций не содержащих галогенов;
• Индекс «нг(А)-FRLSLTx» – из не распространяющего горение, с низким газо- и дымовыделением, с низкой токсичностью продуктов горения ПВХ пластиката.
• Индекс «нг(А)-FRLS-ХЛ» – из морозостойкого не распространяющего горение, с низким газо- и дымовыделением ПВХ пластиката;
• Индекс «нг(А)-FRHF-NORD» – из морозостойкой полимерной композиции не содержащих галогенов;

6 Броня – в виде оплетки из стальной оцинкованной проволоки.

Для «КГ» - оболочка отсутствует

Обновлено

21 июля 2020
