КПБП

Кабель для питания погружных насосов

КПБП
Группы кабельно-проводниковой продукцииГруппы кабельно-проводниковой продукции

В группах

Кабели и провода для нефтегазового комплекса
Кабели для питания погружных насосов

Информация

КПБП
от заводов-производителей

Кавказкабель

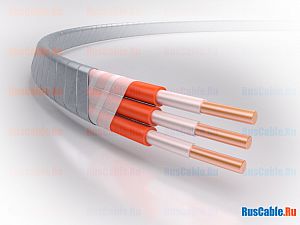

Кабель с тремя медными жилами с полиолефиновой изоляцией бронированный. Предназначен для соединений погружных насосов установок добычи нефти со станциями питания в сетях с напряжением до 3300 В.

Элементы конструкции

Марка кабеля ГОСТ, ТУ Максимальная рабочая температура, °C Конструктивные особенности
КПБП ТУ 16-505.129-82 90 С изоляцией из двух слоев полиэтилена высокой плотности, с параллельно уложенными жилами (плоский)

Сечение жил: 10; 16; 25; 35 мм2. Токопроводящие жилы однопроволочные и соответствуют классу 1.

Изоляция выполняется двухслойной. В нижнем слое используется изоляционный полиэтилен высокой плотности, в наружном слое светостабилизированный полиэтилен высокой плотности для оболочек. Толщина каждого из слоев составляет 1,5 мм.

Поверх параллельно уложенных жил располагается подушка из лент нетканого материала и броня из стальных оцинкованных лент толщиной 0,5 мм. Броню накладывают с положительным перекрытием лент.

Строительная длина составляет 1100-1900 м.

Минимальная температура окружающей среды при эксплуатации кабелей составляет: -60°C.

Наружные размеры и массы кабелей

С учетом допусков указанные значения могут отличаться от реальных на 5-7%.

Марка кабеля Номинальное сечение жил, мм2 Наружный размер, мм Масса, кг/км
КПБП
10
13,5х33
930
16
14,5х36
1150
25
15,5х40
1600
35
17х46
2000

Электрические параметры

Испытательное напряжение кабелей составляет 10 кВ переменного тока частотой 50 Гц в течение 5 минут. Электрическое сопротивление изоляции 1 км кабеля составляет 1200 Мом. Также нормируется ток утечки при измерении на постоянном напряжении величиной 12 кВ.
