Изготавливается по ТУ 3542-016-00214480-2002

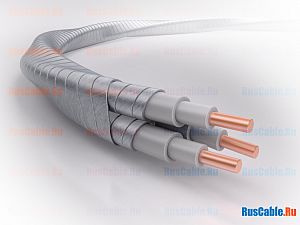

Серийно выпускаемый нефтепогружной кабель, запатентованный ВНИИКП и заводом "Кавказкабель" (патент 31292 с приоритетом от 04.01.2003 г.), успешно прошёл лабораторные испытания при температуре 165°С.
Кабели данной конструкции успешно эксплуатируются в ТПП "Пурнефтегаз" и ТПП "Ставропольнефтегаз" с начала 2003 г. На сегодня "Кавказкабель" — единственный завод, предлагающий продукцию с гарантированной работоспособностью при температуре 130°С.
В отличие от предыдущей "130-градусной" конструкции КППБК(П)-Э ТУ 16.К71-293-2000, вместо подушки поверх двойной изоляции из блок-сополимера накладывается дополнительная броня из оцинкованной ленты, что резко снижает набухание изоляции от воздействия рабочей среды при повышенных температурах.
Двойная броня и повышенная теплостойкость улучшают коррозионную и абразивную стойкость, общую эксплуатационную надежность кабеля, позволяют использовать сечения на градацию меньшие, чем для полиэтиленовой изоляции (для аналогичных условий эксплуатации). Как и предыдущие марки, данный кабель рассчитан на работу в скважинной жидкости с гидростатическим давлением до 25 МПа и концентрацией сероводорода не более 0,001% (от воды с водородным показателем рН 6,0-8,5 до нефти с газовым фактором не более 500 м3/м3). Кабели выдерживают раздавливающее усилие 250 кН и изгибы вокруг роликов с диаметром, равным 15-кратному диаметру кабеля при смене температур от +95°С до -35°С. Изолированные жилы кабеля продольно герметичны при перепаде давления 0,02 МПа на 1 м длины.
Гарантийный срок эксплуатации увеличен до 24 месяцев со дня ввода в эксплуатацию, но не более 30 месяцев со дня отгрузки (у остальных нефтепогружных кабелей — соответственно 18 и 24 месяца).
ВНИИКП и заводом "Кавказкабель" запатентована также конструкция плоского нефтепогружного кабеля с фторопластовой изоляцией.
