КПВ

Кабель управления

КПВ
Группы кабельно-проводниковой продукцииГруппы кабельно-проводниковой продукции

В группах

Кабели контрольные, управления и связи
Кабели управления

ТУ 16-505.289-77

Назначение

Кабель предназначен для цепей управления, контроля и информации в различных электрических установках.

Для фиксированного соединения электрических устройств при температуре от -50°С до +70°С.

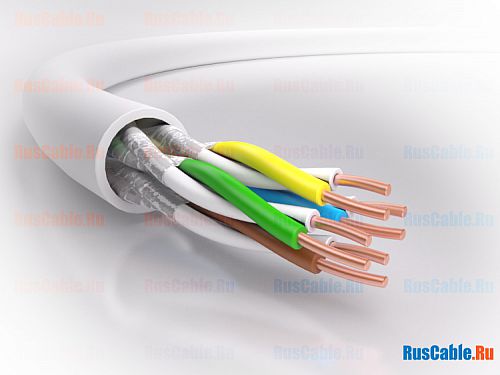

Конструкция

  • Жила: медная однопроволочная
  • Изоляция: полиэтилен
  • Оболочка: ПВХ-пластикат

Как правило, сердечники кабелей управления имеют повивную скрутку и обматываются скрепляющей полимерной лентой.

Конструктивные параметры

Число и сечения жил кабелей управления

Марка кабеля Число жил Сечение, мм2 Классы жил
КПВ
24, 37, 52
1,0; 1,5; 2,5
1

Толщина изоляции и оболочки

Изоляция: 0,3 - 0,4 мм

Оболочка: 1,5 - 2,1 мм

Наружный диаметр и масса кабелей марки КПВ

Размер кабеля Наружный диаметр, мм Масса, кг/км
24х1
15
350
37х1
17
530
52х1
20
740
24х1,5
16
490
37х1,5
18
730
52х1,5
22
1000

Электрические параметры

Переменное напряжение: 250 В
Частота: 1000 Гц
Постоянное напряжение: 500 В

Величина испытательного напряжения: 1500 В
Время приложения испытательного напряжения: 1 мин
Сопротивление изоляции на длину 1 км: 150 МОм

Информация

Обновлено

1 августа 2015
