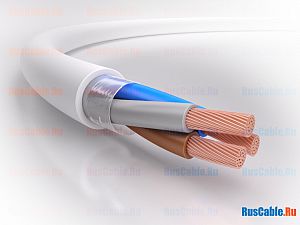

КРШС

Кабель управления

В группах

Кабели контрольные, управления и связи
— Кабели управления

ТУ 16-705.244-82

Назначение

Кабель предназначен для цепей управления, контроля и информации в различных электрических установках.

Для гибкого соединения электрических устройств при температуре от -50°C до +65°C.

Конструкция

• Жила: медная
• Изоляция: резиновая
• Оболочка: резиновая с повышенной озоностойкостью и холодостойкостью

Как правило, сердечники кабелей управления имеют повивную скрутку и обматываются скрепляющей полимерной лентой.

Конструктивные параметры

Число и сечения жил кабелей управления

Толщина изоляции и оболочки

Изоляция: 1,6 - 1,8 мм

Оболочка: 3,5 мм

Наружный диаметр и масса кабелей марки КРШС

Электрические параметры

Переменное напряжение: 660 В
Частота: 500 Гц
Постоянное напряжение: 1000 В

Величина испытательного напряжения: 2500 В
Время приложения испытательного напряжения: 5 мин
Сопротивление изоляции на длину 1 км: 70 МОм
