КСВПВЭ-5е

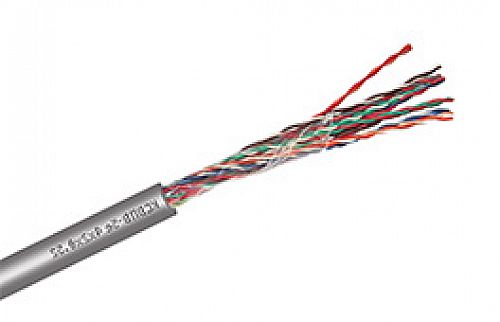

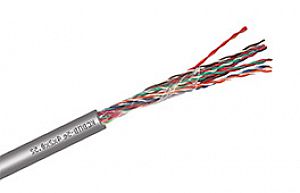

КАБЕЛИ ВЫСОКОЧАСТОТНЫЕ ПАРНОЙ СКРУТКИ КСВПВЭ-5е
КСВПВЭ-5е (F/UTP Cat 5е PVC)
КАБЕЛИ ВЫСОКОЧАСТОТНЫЕ ПАРНОЙ СКРУТКИ
• Кабель без экрана
• С оболочкой из ПВХ пластиката
• Цвет оболочки серый
(по желанию заказчика кабель может быть изготовлен с любым цветом оболочки)
Расшифровка маркировки:
К - кабель
С - связи
В - высокочастотный
П - в полиэтиленовой изоляции
В - в ПВХ оболочке
Э- с экраном
5е - категория
Количество пар:
2x2x0,50
4x2x0,52
10x2x0,52
16x2x0,52
25x2x0,52
Область применения:
Кабели высокочастотные парной скрутки с экраном для структурированных кабельных систем предназначены для стационарной горизонтальной и вертикальной прокладки внутри зданий и сооружений, для работы в частотном диапазоне до 100 МГц (категория 5е по стандарту ГОСТ Р 54429-2011 и ИСО/МЭК 11801).
Кабели изготавливают в климатическом исполнении У, категорий размещения 3, 4 для кабелей с поливинилхлоридной оболочкой по ГОСТ 15150.
Конструкция: КСВПВЭ-5е 4x2x0,52
ДРЕНАЖНАЯ КОНТАКТНАЯ ПРОВОЛОКА
ТОКОПРОВОДЯЩАЯ ЖИЛА: медная мягкая проволока (диаметр жилы 0,52) ИЗОЛЯЦИЯ: полиэтилен высокого давления
ИЗОЛЯЦИЯ: полиэтилен высокого давления
ВИТАЯ ПАРА
ЭКРАН: алюмополимерная лента, алюмофлекс_
ВНЕШНЯЯ ОБОЛОЧКА: Поливинилхлоридный пластикат
Витая пара:
Два скрученных вместе изолированных медных проводника, отличающиеся по цвету изоляции.
Цвет маркировки на белой жиле в паре совпадает с цветом окрашенной жилы.
Техническая спецификация:
|
Число пар и диаметр проводников, мм |
Диаметр токопроводящей жилы, мм |
Номинальный наружный диаметр кабеля, мм |
Вес кабеля, кг/км |
Строительная длина, м |
|
2x2x0,5 |
0.5±0,01 |
4,85 |
23.46 |
0,305; 0,5 |
|
4x2x0.52 |
0,52+0,01 |
7,01 |
50.58 |
0,305 |
|
10x2x0,52 |
8,57 |
91,00 |
0,305 |
|
|
16x2x0,52 |
10,51 |
132,48 |
0,1-5,5 |
|
|
25x2x0,52 |
12,49 |
189,65 |
0,1-3,5 |
Электрические характеристики:
• Сопротивление жил, пересчитанное на 100 м длины кабеля и температуру 20°С, не более 9,5 Ом;
• Омическая асимметрия жил в рабочей паре на длине 100 м не более 2%.
• Коэффициент затухания, пересчитанное на длину 100 м и температуру 20°С, дБ, не более:
|
Частота, Мгц |
1 |
4 |
10 |
16 |
20 |
31.25 |
62,5 |
100 |
|
Затухание, дБ |
2,1 |
4,1 |
6,5 |
8,3 |
9,3 |
11,7 |
17,0 |
22,0 |
Переходное затухание на ближнем конце для любой композиции пар NEXT, пересчитанное на длину 100 м, дБ, не менее:
|
Частота, Мгц |
1 |
4 |
10 |
16 |
20 |
31.25 |
62,5 |
100 |
|
Затухание, дБ |
65,3 |
56,3 |
50,3 |
47,3 |
45,8 |
42,9 |
38.4 |
35,3 |
Защищенность на дальнем конце для любой комбинации пар EL FEXT, пересчитанное на длину 100 м, дБ, не менее:
|
Частота, Мгц |
1 |
4 |
10 |
16 |
20 |
31,25 |
62,5 |
100 |
|
Затухание, дБ |
64,0 |
52,0 |
44,0 |
39,9 |
38,0 |
34,1 |
28,0 |
24,0 |
Волновое сопротивление Zс, Ом, 100±15
Условия эксплуатации и монтажа:
Кабели допускается эксплуатировать при температуре окружающей среды минус 40°С до 60°С.
Монтаж кабеля производится при температуре не ниже минус 10°С. Минимальный допустимый радиус изгиба при прокладке и монтаже должен быть не менее 8 максимальных наружных диаметров кабеля.
