КУПВ-П

Кабель управления

КУПВ-П
Группы кабельно-проводниковой продукцииГруппы кабельно-проводниковой продукции

В группах

Кабели контрольные, управления и связи
Кабели управления

ГОСТ 18404.3-73

Назначение

Кабель предназначен для цепей управления, контроля и информации в различных электрических установках.

Для передачи электрических сигналов малой мощности при температуре от -50°С до +70°С.

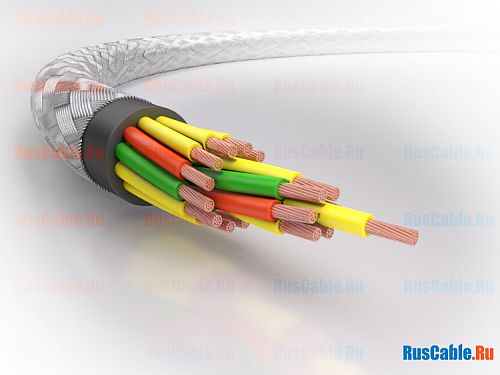

Конструкция

  • Жила: медная
  • Изоляция: полиэтилен
  • Оболочка: ПВХ-пластикат
  • Оплетка: стальные оцинкованные проволоки

С неэкранированными, частично или полностью экранированными жилами.

Как правило, сердечники кабелей управления имеют повивную скрутку и обматываются скрепляющей полимерной лентой.

Конструктивные параметры

Число и сечения жил кабелей управления

Марка кабеля Число жил Сечение, мм2 Классы жил
КУПВ-П
7, 14, 19, 27, 30, 37, 52, 61, 91, 108, 115
0,35; 0,5
4

Толщина изоляции и оболочки

Изоляция: 0,3 - 0,4 мм
0,4 - 0,5 мм (для экр. жил)

Оболочка: 0,8 - 2,0 мм

Электрические параметры

Переменное напряжение: 250 В
Частота: 1000 Гц
Постоянное напряжение: 350 В

Величина испытательного напряжения: 1500 В
Время приложения испытательного напряжения: 1 мин
Сопротивление изоляции на длину 1 км: 100 МОм

Информация

Обновлено

1 августа 2015
