КОПСЭСКГнг(А)
Кабели огнестойкие симметричные для передачи протоколов систем промышленной безопасности, автоматики и электроники
ТУ 3563-010-82564577-2011
КОПСЭСКГнг(А)-FRLS Nx2xD
КОПСЭСКГнг(А)-FRLSLTx Nx2xD
КОПСЭСКГнг(А)-FRHF Nx2xD
КОПСЭСКГнг(А)-FRLS-ХЛ Nx2xD
КОПСЭСКГнг(А)-FRHF-NORD Nx2xD
НАЗНАЧЕНИЕ
- Кабели предназначены для систем пожарной и охранной сигнализации (ОПС)
- Систем оповещения и управления эвакуацией (СОУЭ)
- Систем распределенного сбора и передачи данных, применяющих стандарты RS-485
- Подключения и монтажа электрооборудования и передачи данных – шахт, туннелей, высотных зданий, больниц, заводов, различных производств, любых многолюдных мест, опасных с точки зрения возникновения пожара
КЛАСС ПОЖАРНОЙ БЕЗОПАСНОСТИ
по ГОСТ 315565-2012 см. справочную информацию.
Нераспространение горения при групповой прокладке (категории А)
Огнестойкость 180 минут
Диапазон температур, оС
Эксплуатация:
- LS и LSLTx от - 50 до + 70 оС
- FRHF от - 50 до + 80 оС
- ХЛ от - 60 до +70 оС
- NORD от - 70 до + 80 оС
Монтаж:
- ХЛ от - 30 до + 50 оС
- NORD от - 45 до + 50 оС
Остальные: от - 15 до +50 оС
Минимальный радиус изгиба
- 15 D - при монтаже
- 10 D - однократно
- где D - наружный диаметр кабеля
Минимальный срок службы - 30 лет

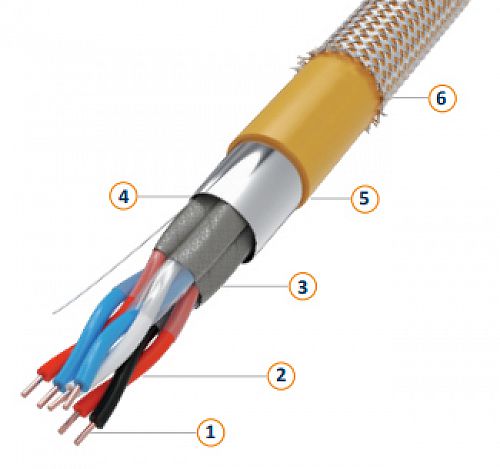

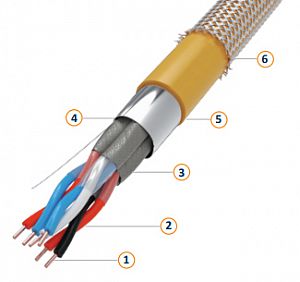

КОНСТРУКЦИЯ
1 Токопроводящая жила – медная однопроволочная диаметрами 0,5; 0,67; 0,8; 0,98; 1,13;1,38; 1,78;
2 Изоляция – огнестойкая силиконовая кремнеобразующая резина. Проводники скручены в пары шагом скрутки не более 60 мм, пары скручены в общий сердечник
3 Дополнительный огнестойкий барьер – слюдосодержащая лента.
4 Общий экран – обмотка пленкой AL/PET (алюмофлекс) с контактным проводником из медной луженой проволоки
5 Внутренняя оболочка –
- Индекс «нг(А)-FRLS» – из не распространяющего горение, с низким газо- и дымовыделением ПВХ пластиката;
- Индекс «нг(А)-FRHF» – из полимерных композиций не содержащих галогенов;
- Индекс «нг(А)-FRLSLTx» – из не распространяющего горение, с низким газо- и дымовыделением, с низкой токсичностью продуктов горения ПВХ пластиката.
- Индекс «нг(А)-FRLS-ХЛ» – из морозостойкого не распространяющего горение, с низким газо- и дымовыделением ПВХ пластиката;
- Индекс «нг(А)-FRHF-NORD» – из морозостойкой полимерной композиции не содержащих галогенов;
6 Броня – в виде оплетки из стальной оцинкованной проволоки.
Для «КГ» - оболочка отсутствует
Массогабаритные параметры: Dн – номинальный наружный диаметр кабеля, мм; m – расчетная масса, кг/км
|
Кол-во пар
|
0,5
|
0,67
|
0,8
|
0,98
|
1,13
|
1,38
|
1,78
|
Dн
|
m
|
Dн
|
m
|
Dн
|
m
|
Dн
|
m
|
Dн
|
m
|
Dн
|
m
|
Dн
|
m
|
1
|
6,6
|
66,1
|
7,1
|
68,5
|
7,4
|
73,2
|
7,9
|
86,8
|
8,4
|
95,9
|
9,9
|
130,4
|
11,6
|
208,7
|
2
|
9,5
|
98,2
|
9,2
|
104,5
|
10
|
123,5
|
11,1
|
152,8
|
11,6
|
168,7
|
14,2
|
235,8
|
16,2
|
312,6
|
