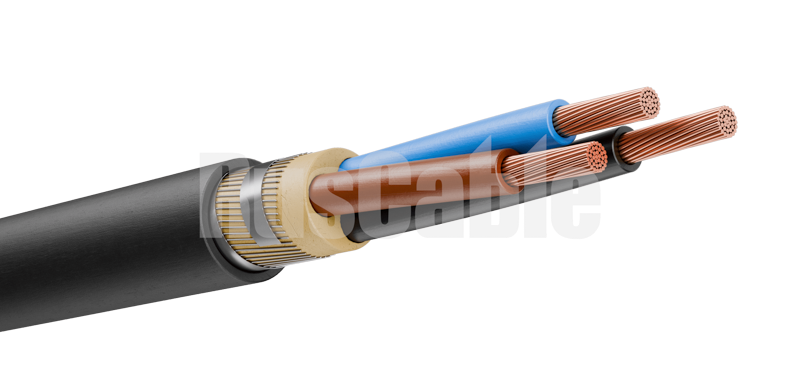

NYRGY
Силовой кабель для стационарной прокладки с изоляцией и оболочкой из ПВХ, армированный стальными проволоками, 660/1000 В
Применение
Внутри помещений, в трубах и траншеях, в грунте. Для использования в электростанциях, промышленных сооружениях, неподвижных установках, там, где кабель может подвергаться механическим повреждениям.
Структура
Жила – медная, однопроволочная или многопроволочная (по DIN VDE 0276)
Изоляция – ПВХ. Расцветка по стандарту DIN VDE 0293
Заполнение - резиновая смесь
Экран – стальные проволоки
Оболочка - самозатухающий и трудновоспламеняющийся ПВХ пластикат. Цвет черный
Технические характеристики
Рабочая температура: от -40°С до +70°С
Минимальный радиус изгиба: 12 диаметров кабеля
Испытательное напряжение: 3500 В
Соответствие стандартам
VDE 0276, DIN VDE 0293
Массогабаритные характеристики
Тип проводника:
RE - круглый, моножильный
RM - круглый, многопроволочный
SM - секторный, многопроволочный
| Количество жил и их сечение, кв.мм |
Диаметр, мм |
Масса, кг/км |
Стандартная длина на барабане, м |
Номер барабана |
| 3X6 |
18 |
675 |
1000 |
120 |
| 3X10 |
19 |
870 |
1000 |
120 |
| 3X16 |
23 |
1430 |
1000 |
140 |
| 3X251 |
28 |
2080 |
1000 |
160 |
| 3X351 |
32 |
2660 |
1000 |
160 |
| S3X50 SM |
31 |
2760 |
1000 |
160 |
| 3X70 SM |
35 |
3760 |
1000 |
180 |
| 3X95 SM |
39 |
4830 |
1000 |
200 |
| 3X120 SM |
42 |
5710 |
1000 |
200 |
| 3X150 SM |
47 |
7240 |
1000 |
220 |
| 3X185 SM |
52 |
8700 |
500 |
200 |
| 3X240 SM |
58 |
10950 |
500 |
200 |
| 3X25+161 |
29 |
2100 |
1000 |
160 |
| 3X35+161 |
31 |
2540 |
1000 |
160 |
| 3X50+25 SM |
35 |
3550 |
1000 |
180 |
| 3X70+35 SM |
39 |
4450 |
1000 |
200 |
| 3X95+50 SM |
44 |
5720 |
1000 |
200 |
| 3X120+70 SM |
49 |
7370 |
1000 |
220 |
| 3X150+70 SM |
53 |
8580 |
500 |
200 |
| 3X185+95 SM |
56 |
10140 |
500 |
200 |
| 3X240+120 SM |
65 |
13000 |
500 |
200 |
| 4X6 |
19 |
785 |
1000 |
120 |
| 4X10 |
21 |
1030 |
1000 |
140 |
| 4X16 |
25 |
1680 |
1000 |
140 |
| 4X251 |
32 |
2600 |
1000 |
160 |
| 4X351 |
36 |
3440 |
1000 |
200 |
| 4X50 SM |
35 |
3710 |
1000 |
180 |
| 4X70 SM |
39 |
4710 |
1000 |
200 |
| 4X95 SM |
44 |
6100 |
1000 |
200 |
| 4X120 SM |
49 |
7800 |
1000 |
220 |
| 4X150 SM |
53 |
7220 |
500 |
200 |
| 4X185 SM |
56 |
10960 |
500 |
200 |
| 4X240 SM |
65 |
14000 |
500 |
200 |
| 5X6 |
19,5 |
885 |
1000 |
120 |
| 5X10 |
22,5 |
1336 |
1000 |
140 |
| 5X16 |
30 |
2190 |
1000 |
160 |
| 5X25 |
34 |
2989 |
1000 |
180 |
