ПБУ

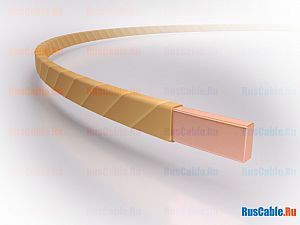

Провод обмоточный с бумажной изоляцией

ПБУ
Группы кабельно-проводниковой продукцииГруппы кабельно-проводниковой продукции

В группах

Провода обмоточные
Провода обмоточные с бумажной изоляцией

ТУ 16.К71-108-2007

Конструктивные особенности

Провод с прямоугольной медной жилой с изоляцией из трансформаторной уплотненной бумаги.

Предназначен для обмоток электрических машин, работающих в среде электроизоляционного масла.

Условный класс нагревостойкости: 105°C. Конкретная нагревостойкость проводов зависит от способа переработки в обмотку и конструкции оборудования, в котором провода будут применяться.

Конструктивные параметры

Геометрические параметры обмоточных проводов характеризуются разницей между наружными размерами и размерами жилы, т.е. удвоенной толщиной изоляции.

Определяющие размеры обмоточных проводов   Определяющие размеры обмоточных проводов

Определяющие размеры обмоточных проводов

Прямоугольные провода марки ПБУ выпускаются в диапазоне размеров по стороне а от 1,80 до 5,60 мм, по стороне b от 4,75 до 19,50 мм. Максимальные наружные размеры В отдельных маркоразмеров проводов марки ПБУ в зависимости от удвоенной толщины изоляции (B-b) приведены в таблице.

Максимальный размер В проводов марки ПБУ, мм

b, мм Толщина изоляции (B-b), мм
1,35 2,00 2,48 2,96 3,60
4,75
-
-
7,28
7,76
-
5,60
-
-
8,13
8,61
-
6,0
-
-
8,53
9,01
-
6,70
8,12
8,77
9,25
9,73
10,37
7,50
8,92
9,57
10,05
10,53
11,17
8,00
9,42
10,07
10,55
11,03
11,67
9,00
10,42
11,07
11,55
12,03
12,67
10,00
11,42
12,07
12,55
13,03
13,67
12,50
13,92
14,57
15,05
15,53
16,17
14,0
15,45
16,10
16,58
17,06
17,70
