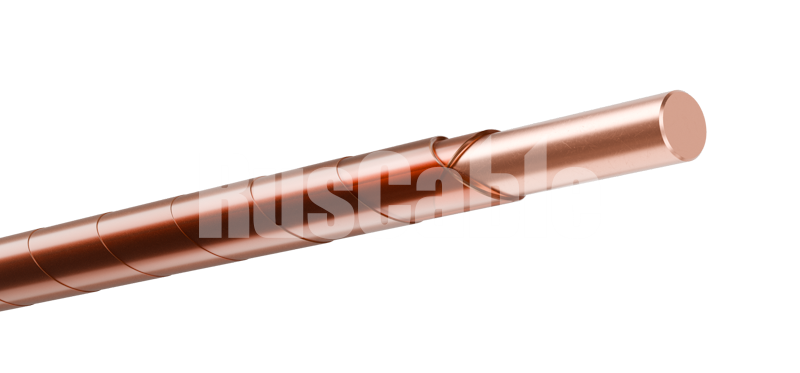

Провод обмоточный для погружных насосов
Изготовлено в RC3D.ru · студия промышленного моделирования
В группах
Кабели и провода для нефтегазового комплекса
— Провода обмоточные для погружных насосов
Предназначен для намотки статоров погружных маслозаполненных электродвигателей. Для эксплуатации при температуре от -60°С до +200°С.
Элементы конструкции
| Марка провода | Конструктивные особенности |
| ППИ-У | С изоляцией из двух слоев полиимидно-фторопластовой пленки, термообработанной с целью запечки |
Изготавливается по ТУ 16-705.159-80
Конструктивные параметры
Полиимидно-фторопластовая пленка в наружном слое провода должна быть с односторонним фторопластовым покрытием и накладываться полиимидной основой наружу для обеспечения адгезии поверхности изоляции проводов к пропиточным лакам и компаундам.
Диаметр провода, мм
| Номинальный диаметр жилы | Минимальный диаметр провода | Номинальный диаметр провода | Максимальный диаметр провода |
|
2,00
|
2,32
|
2,46
|
2,49
|
|
2,12
|
2,44
|
2,58
|
2,61
|
|
2,24
|
2,56
|
2,70
|
2,73
|
|
2,36
|
2,68
|
2,82
|
2,85
|
|
2,50
|
2,82
|
2,96
|
2,99
|
|
2,65
|
2,97
|
3,11
|
3,14
|
|
2,80
|
3,12
|
3,26
|
3,29
|
|
3,00
|
3,32
|
3,46
|
3,49
|
|
3,15
|
3,47
|
3,61
|
3,64
|
Механическая прочность изоляции
| Марка провода | Число двойных ходов иглы | |
| Минимальное | Среднее | |
|
ППИ-У
|
125
|
150
|
Масса провода
| Номинальный диаметр жилы, мм | Масса, кг/км |
|
2,00
|
30,3
|
|
2,12
|
34,0
|
|
2,24
|
37,7
|
|
2,36
|
41,8
|
|
2,50
|
46,6
|
|
2,65
|
52,2
|
|
2,80
|
58,1
|
|
3,00
|
66,4
|
|
3,15
|
73,1
|
Электрические параметры
Электрическое сопротивление изоляции провода составляет 200 Мом·км.
Электрическая прочность проводов, кВ
| Марка провода | Пробивное напряжение, не менее | Испытательное напряжение на проход |
|
ППИ-У
|
12
|
8
|
